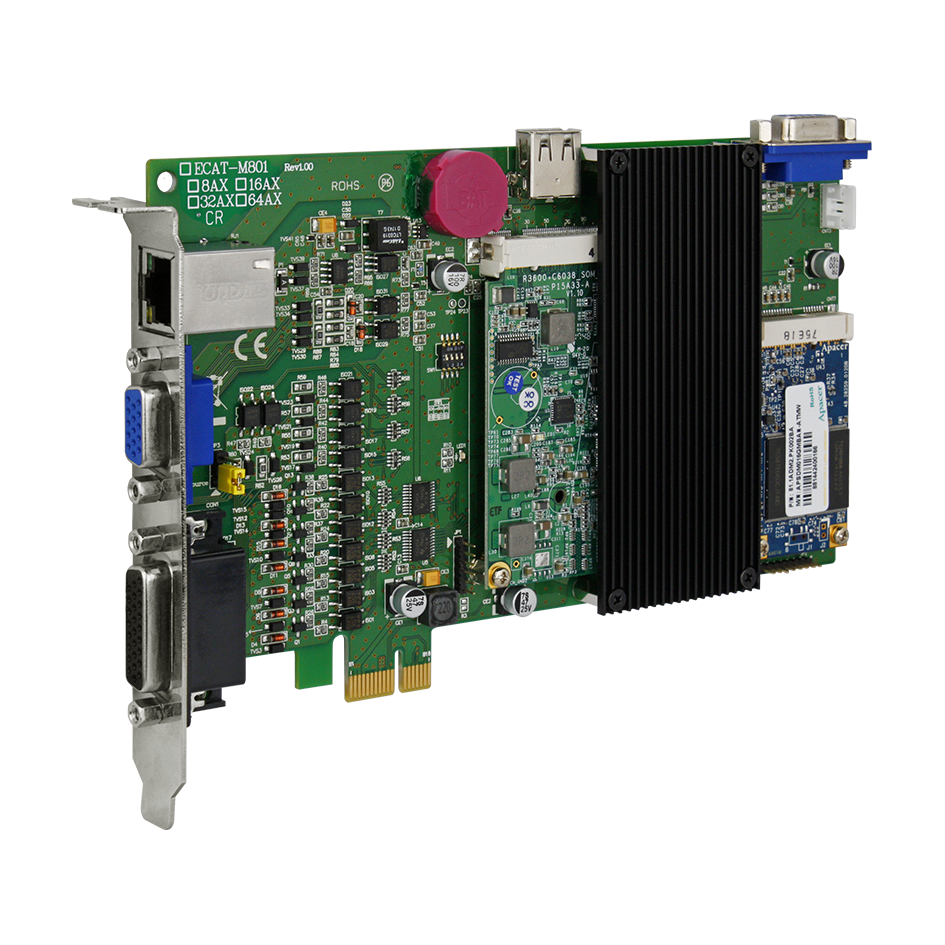

Плата ECAT-M801-32AX EtherCAT Master, Max. 32-Axis Synchronously, 13-channel Digital I/O, 2-Axis Enc

Артикул: ECAT-M801-32AX
Характеристики
Полное наименование:
—
Плата ECAT-M801-32AX EtherCAT Master, Max. 32-Axis Synchronously, 13-channel Digital I/O, 2-Axis Encoder
Срок гарантии
—
12 мес.
1 222 341 тенге/шт
Варианты цен
1 222 341 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата ECAT-M801-32AX от ICP DAS представляет собой высокопроизводительный EtherCAT Master, предназначенный для интеграции в системы с шиной PCI Express. Она обеспечивает синхронное управление до 32 осями, что делает ее идеальным решением для сложных задач в области автоматизации и управления движением.

Ключевые технические особенности платы ECAT-M801-32AX включают:

  • Синхронное управление до 32 осями: позволяет эффективно контролировать многоканальные системы с высокой точностью и синхронизацией.
  • 13 каналов цифрового ввода: поддерживает как типы Sink, так и Source, обеспечивая гибкость при подключении различных устройств.
  • 13 каналов цифрового вывода с открытым коллектором: каждый канал выдерживает нагрузку до 100 мА при напряжении до 24 В, что подходит для управления различными исполнительными механизмами.
  • 2 канала энкодера/счетчика: с разрешением 32 бита и максимальной частотой счета 1 МГц, поддерживают режимы CW/CCW, Pulse/Direction и Quadrant Counting, что расширяет возможности точного измерения и контроля.
  • Высокая изоляция: все входы и выходы имеют изоляцию до 3000 В, обеспечивая защиту от электрических помех и повышая надежность системы.
  • Интерфейс EtherCAT: позволяет подключать до 64 устройств Slave, обеспечивая гибкость и масштабируемость системы.
  • Порты Ethernet: 1 x RJ-45 для подключения к сети EtherCAT, обеспечивая надежную и быструю передачу данных.
  • Рабочие условия: температурный диапазон от 0 до +60 °C и влажность от 0 до 90% без конденсации, что позволяет использовать плату в различных промышленных средах.
  • Компактные размеры: габариты 192 x 135 x 21.5 мм облегчают интеграцию в ограниченные пространства.

Плата ECAT-M801-32AX предназначена для применения в системах автоматизации, где требуется высокоскоростное и синхронное управление множеством осей. Это может включать в себя:

  • Системы управления роботами: обеспечивает точное и синхронное управление движением роботов в производственных линиях.
  • Оборудование для обработки материалов: управление движением станков с ЧПУ, лазерных резаков и других машин, требующих точного позиционирования.
  • Системы упаковки: координация движений различных механизмов для эффективной упаковки продукции.
  • Логистические системы: управление движением конвейеров и сортировочных систем.

Преимущества платы ECAT-M801-32AX включают:

  • Высокая производительность: способность обрабатывать до 32 осей синхронно позволяет решать задачи, требующие высокой скорости и точности.
  • Гибкость подключения: поддержка различных типов входов и выходов, а также возможность подключения до 64 устройств Slave, обеспечивает адаптацию к различным требованиям.
  • Надежность: высокая изоляция и широкий диапазон рабочих температур гарантируют стабильную работу в сложных промышленных условиях.
  • Совместимость: поддержка стандарта EtherCAT обеспечивает интеграцию с широким спектром оборудования от различных производителей.

Плата ECAT-M801-32AX является надежным и эффективным решением для реализации сложных систем управления движением и ввода-вывода в промышленной автоматизации, обеспечивая высокую производительность, гибкость и совместимость с различным оборудованием.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 192 x 135 x 21.5
Количество соединений 32 оси макс.
Количество каналов дискретного ввода 13
Напряжение изоляции, В 3000
Тип каналов дискретного ввода Sink/source
Напряжение лог. 0 +11 В пост макс.
Напряжение лог. 1 +19 ~ +24 В пост
Монтаж В компьютер
Рабочая влажность, % 0 ~ 90, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +70
Количество устройств Slave 64 макс.
Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45)
Протоколы Ethernet EtherCAT
Разъем для подключения к устройству RJ45; DB-26 'мама'; DB-15 'мама'
Тип шины PCI Express
Тип каналов дискретного вывода Открытый коллектор, Sink
Количество каналов дискретного вывода 13
Максимальная нагрузка на канал 100 мА
Напряжение нагрузки +24 В макс.
Сравнение значений выходов 2 канала
Разрешение счетчика/энкодера, бит 32
Количество каналов Энкодер/Частотомер/Счетчик 2
Максимальная частота счета 1 МГц
Режим энкодера CW/CCW
Pulse/Direction
Quadrant Counting
Плата EtherCAT Master Да
