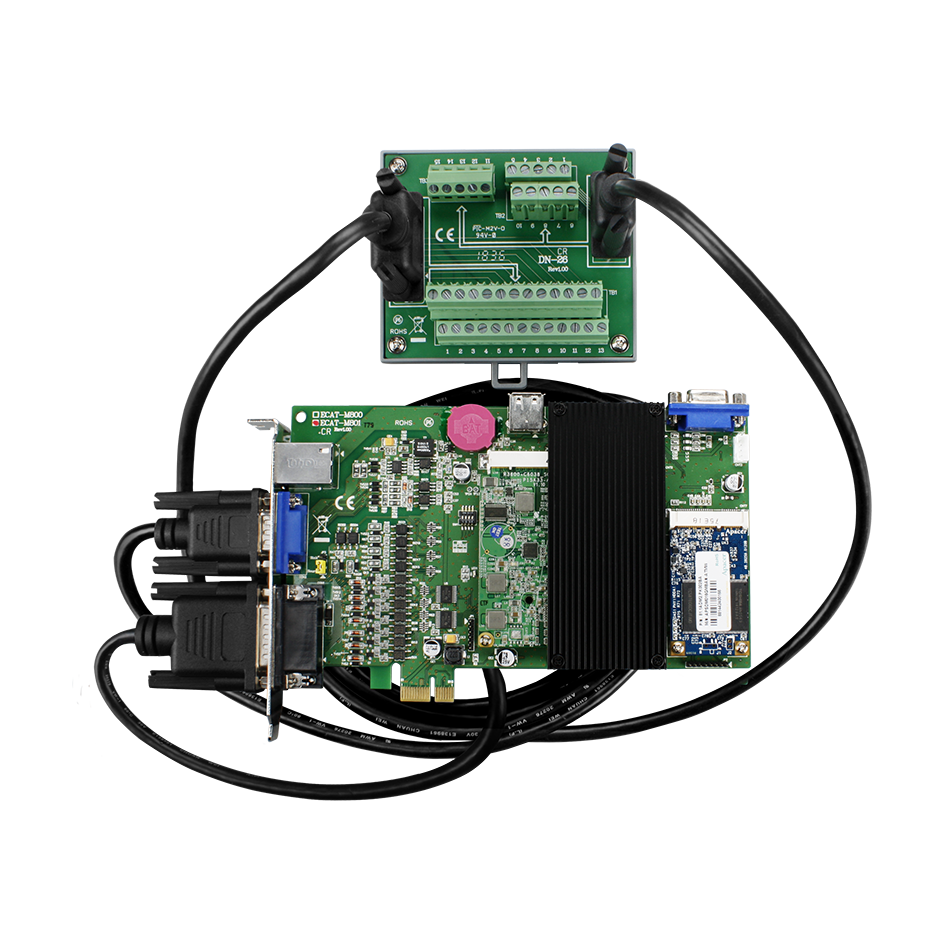

Плата ECAT-M801-16AX от ICP DAS представляет собой высокопроизводительное решение для управления системами автоматизации, оснащённое функциями EtherCAT Master. Устройство устанавливается в слот PCI Express x1, обеспечивая интеграцию с промышленными компьютерами и контроллерами, поддерживающими этот интерфейс.
Ключевые технические особенности платы включают:
- Дискретный ввод: 13 каналов с гальванической изоляцией до 3000 В, поддерживающих типы Sink и Source. Уровни логических сигналов: логический "0" — до +11 В, логический "1" — от +19 до +24 В.
- Дискретный вывод: 13 каналов с открытым коллектором (Sink), максимальная нагрузка на канал — 100 мА, напряжение нагрузки — до +24 В.
- Энкодер/Частотомер/Счётчик: 2 канала с разрешением 32 бита, максимальная частота счёта — 1 МГц. Поддерживаются режимы CW/CCW, Pulse/Direction и Quadrant Counting.
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) с разъёмом RJ45 для подключения к сети EtherCAT.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, влажность от 0 до 90% без конденсации. Габаритные размеры — 192 x 135 x 21,5 мм.
Плата ECAT-M801-16AX предназначена для применения в системах автоматизации, где требуется синхронное управление до 16 осями. Она идеально подходит для задач, связанных с контролем движущихся механизмов, таких как роботизированные линии, системы позиционирования и другие высокоточные приложения. Благодаря поддержке EtherCAT Master, устройство обеспечивает быструю и надёжную связь с периферийными устройствами, расширяя возможности интеграции в сложные системы автоматизации.
Среди преимуществ платы можно отметить:
- Высокая степень изоляции: Гальваническая изоляция входных и выходных каналов до 3000 В повышает надёжность работы в промышленных условиях.
- Гибкость подключения: Поддержка различных типов входных и выходных сигналов (Sink и Source) позволяет интегрировать плату в разнообразные системы.
- Многофункциональность: Наличие энкодерных каналов расширяет возможности по обработке сигналов от датчиков и исполнительных механизмов.
- Компактные размеры: Габариты 192 x 135 x 21,5 мм обеспечивают удобство монтажа в ограниченных пространствах.
Плата ECAT-M801-16AX совместима с различными промышленными контроллерами и компьютерами, поддерживающими интерфейс PCI Express и протокол EtherCAT. Для обеспечения корректной работы рекомендуется использовать соответствующие драйверы и программное обеспечение, предоставляемые ICP DAS. Устройство также поддерживает демопроекты для Visual Studio, что упрощает процесс разработки и интеграции в существующие системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 192 x 135 x 21.5 |
| Количество соединений | 16 осей макс. |
| Количество каналов дискретного ввода | 13 |
| Напряжение изоляции, В | 3000 |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 0 | +11 В пост макс. |
| Напряжение лог. 1 | +19 ~ +24 В пост |
| Монтаж | В компьютер |
| Рабочая влажность, % | 0 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество устройств Slave | 64 макс. |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Разъем для подключения к устройству | RJ45; DB-26 'мама'; DB-15 'мама' |
| Тип шины | PCI Express |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Количество каналов дискретного вывода | 13 |
| Максимальная нагрузка на канал | 100 мА |
| Напряжение нагрузки | +24 В макс. |
| Сравнение значений выходов | 2 канала |
| Разрешение счетчика/энкодера, бит | 32 |
| Количество каналов Энкодер/Частотомер/Счетчик | 2 |
| Максимальная частота счета | 1 МГц |
| Режим энкодера | CW/CCW Pulse/Direction Quadrant Counting |
| Плата EtherCAT Master | Да |
