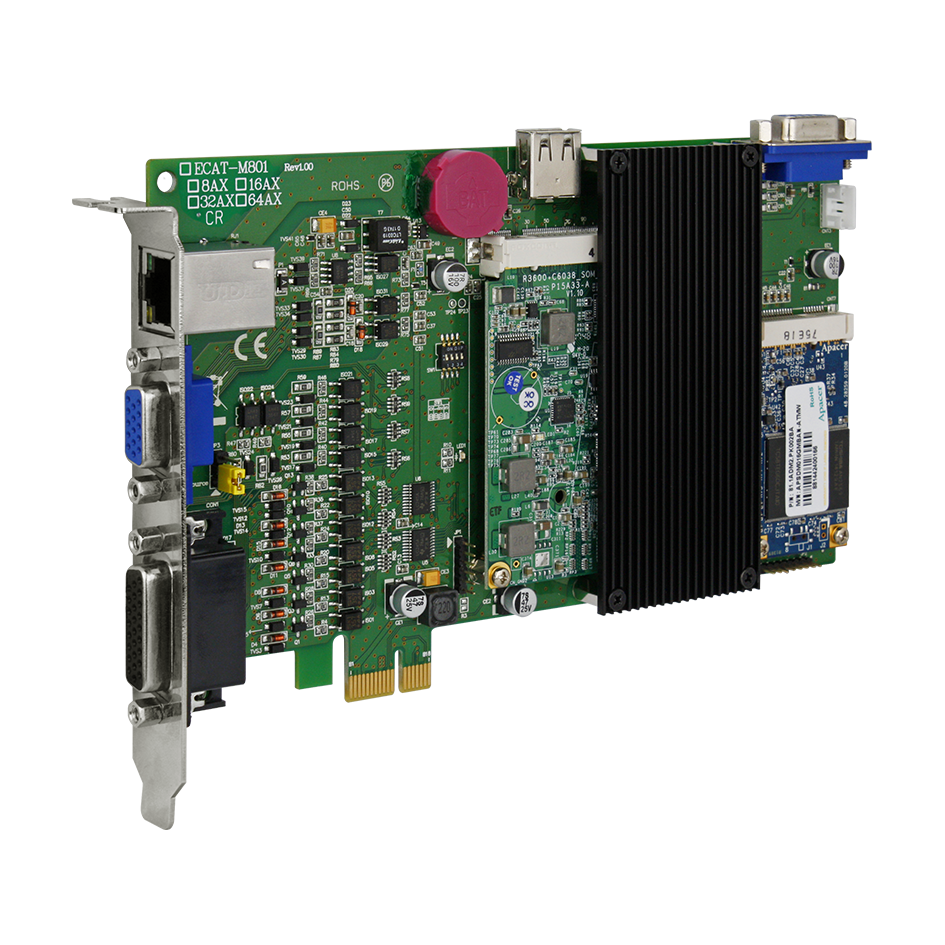

Плата ECAT-M801-16AX EtherCAT Master, Max. 16-Axis Synchronously, 13-channel Digital I/O, 2-Axis Enc

Плата ECAT-M801-16AX от ICP DAS представляет собой высокопроизводительное решение для управления промышленными автоматизированными системами, обеспечивая эффективную интеграцию с протоколом EtherCAT. Устройство предназначено для установки в слот PCI Express x1, что обеспечивает быструю и надежную связь с компьютером.

Ключевые технические особенности платы включают:

• Управление до 16 осями синхронно: позволяет одновременно контролировать до 16 осей, что идеально для сложных систем с несколькими приводами.
• 13 каналов цифрового ввода (DI): каждый канал поддерживает гальваническую изоляцию до 3000 В, обеспечивая защиту от электрических помех.
• 13 каналов цифрового вывода (DO): с максимальной нагрузкой на канал 100 мА и выходным напряжением до 24 В, подходят для управления различными исполнительными механизмами.
• 2 осевых энкодера: с максимальной частотой счета 1 МГц и разрешением 32 бита, обеспечивают точное измерение положения и скорости.
• Поддержка до 64 устройств Slave: позволяет интегрировать в систему до 64 подчиненных устройств, расширяя возможности автоматизации.
• Порты Ethernet: 1 x Ethernet 10/100 Base T(X) (разъем RJ45) для подключения к сети EtherCAT.
• Протоколы Ethernet: поддержка EtherCAT для быстрой и эффективной передачи данных.
• Разъемы для подключения: RJ45; DB-26 'мама'; DB-15 'мама' для гибкости в подключении различных устройств.
• Тип шины: PCI Express для высокой скорости передачи данных.
• Рабочие условия: температурный диапазон от 0 до +60°C и влажность от 0 до 90% без конденсации, что делает плату надежной в различных промышленных средах.

Области применения платы ECAT-M801-16AX включают:

• Системы управления движением: координация работы нескольких приводов в автоматизированных линиях.
• Контроль и управление I/O: сбор и обработка сигналов от различных датчиков и исполнительных механизмов.
• Системы сбора данных: мониторинг и анализ данных с различных устройств в реальном времени.

Преимущества платы ECAT-M801-16AX:

• Высокая производительность: обработка до 16 осей синхронно и поддержка до 64 устройств Slave обеспечивают эффективную работу сложных систем.
• Гибкость подключения: разнообразие разъемов и поддержка различных протоколов позволяют интегрировать плату в существующие системы.
• Надежность: гальваническая изоляция и широкий диапазон рабочих температур обеспечивают стабильную работу в промышленных условиях.

Плата ECAT-M801-16AX от ICP DAS является надежным и эффективным решением для интеграции EtherCAT в промышленные системы, обеспечивая высокую производительность и гибкость при управлении автоматизированными процессами.
