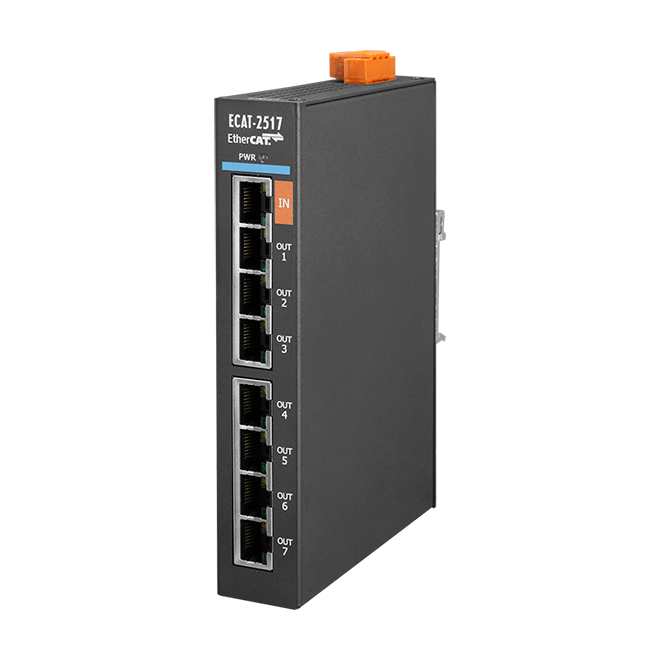

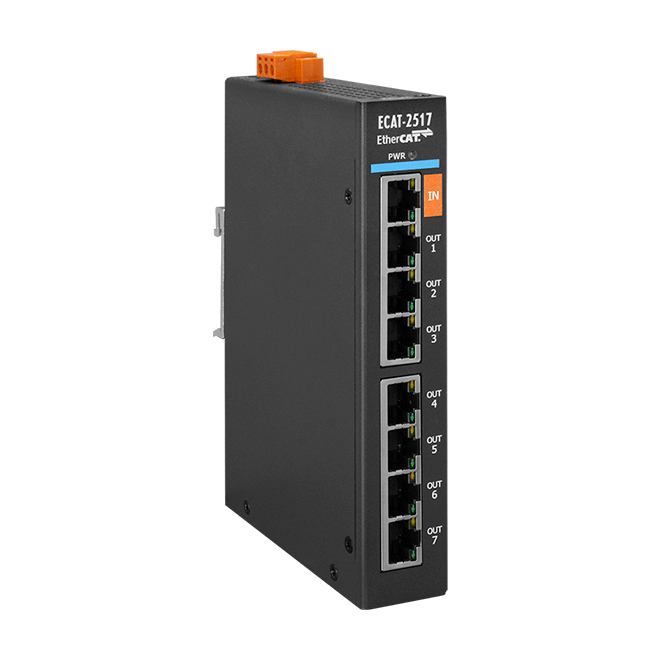

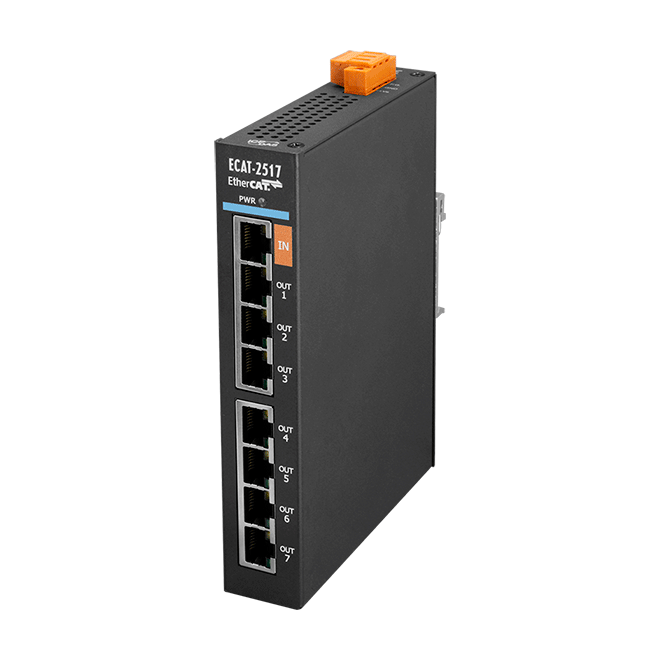

Модуль ECAT-2517 CR от компании ICP DAS представляет собой 8-портовый EtherCAT Junction Slave Module, предназначенный для эффективного разветвления и расширения EtherCAT-сетей в промышленных приложениях. Этот модуль обеспечивает гибкость в проектировании и монтаже сетевой инфраструктуры, поддерживая как последовательное (daisy chain), так и ветвевое (star) соединения.
Ключевые технические особенности модуля ECAT-2517 CR включают:

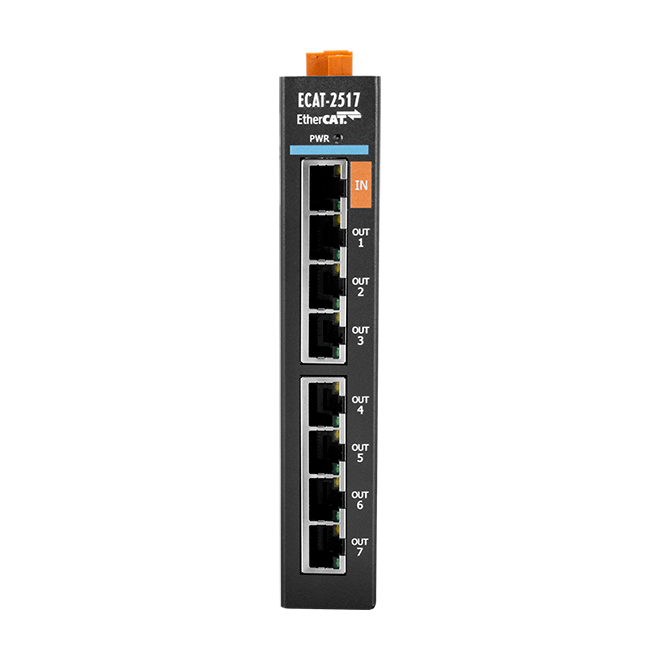

- Количество портов: 8 x Ethernet 10/100 Base T(X) (разъем RJ45), из которых 1 порт используется для входа, а 7 — для выхода, что позволяет подключать до 6 дополнительных устройств.
- Максимальное расстояние между станциями: до 100 метров при использовании 100BASE-TX, обеспечивая стабильную связь на значительных расстояниях.
- Поддержка топологий: возможность реализации как последовательной, так и ветвевой топологии, что упрощает проектирование и монтаж сети.
- Защита от электростатических разрядов (ESD): каждый порт оснащен защитой до 4 кВ, повышая надежность работы в промышленных условиях.

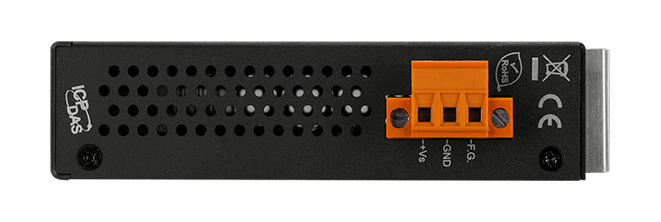

- Питание: входное напряжение от +10 до +30 В DC, с потреблением 0,23 А при 24 В DC, что обеспечивает совместимость с различными источниками питания.
- Защита от неверной полярности: наличие защиты предотвращает повреждение устройства при неправильном подключении питания.
- Рабочие условия: температурный диапазон от -25 до +75 °C и влажность от 10 до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.

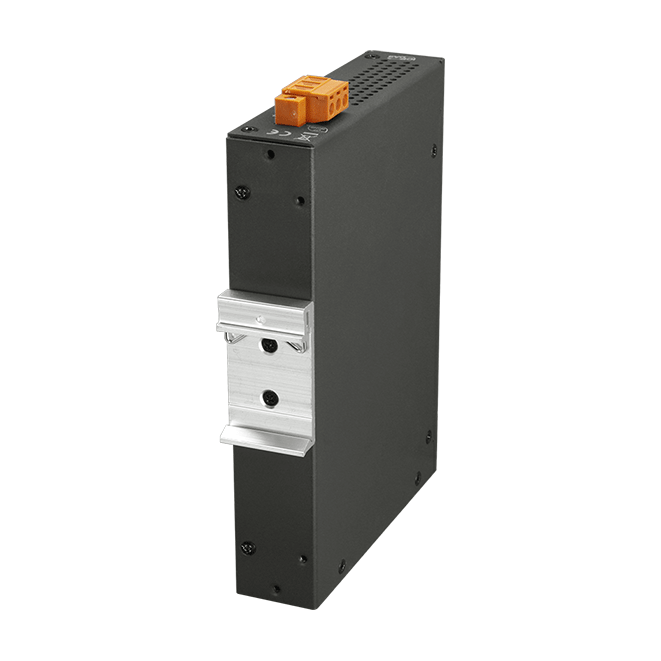

- Габариты: компактные размеры 28 x 154 x 110 мм и монтаж на DIN-рейку облегчают интеграцию в существующие системы.
Модуль ECAT-2517 CR предназначен для применения в промышленных автоматизированных системах, где требуется расширение EtherCAT-сети. Он идеально подходит для:
- Систем управления производственными линиями, где необходимо подключение множества устройств на значительном расстоянии.
- Мониторинга и управления технологическими процессами, требующими надежной и гибкой сетевой инфраструктуры.
- Интеграции с различными промышленными контроллерами и датчиками, обеспечивая эффективную коммуникацию между устройствами.
Преимущества использования модуля ECAT-2517 CR включают:
- Гибкость в проектировании сети: возможность выбора между последовательной и ветвевой топологией упрощает планирование и монтаж.
- Увеличение надежности системы: защита от электростатических разрядов и защита от неверной полярности повышают устойчивость к внешним воздействиям.
- Устойчивость к неблагоприятным условиям: широкий диапазон рабочих температур и влажности позволяет использовать модуль в различных климатических зонах.
- Простота интеграции: компактные размеры и стандартный монтаж на DIN-рейку облегчают установку в существующие системы.
Модуль ECAT-2517 CR является надежным и эффективным решением для расширения и оптимизации EtherCAT-сетей в промышленных приложениях, обеспечивая высокую производительность и гибкость при проектировании и эксплуатации автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 127 x 90 x 33 |
| Потребление тока | 0.06 А @ 24 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Возможность подключения резервного источника электропитания | Есть |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |
| Порты Ethernet | 8 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Разветвитель/Преобразователь EtherCAT | Да |
