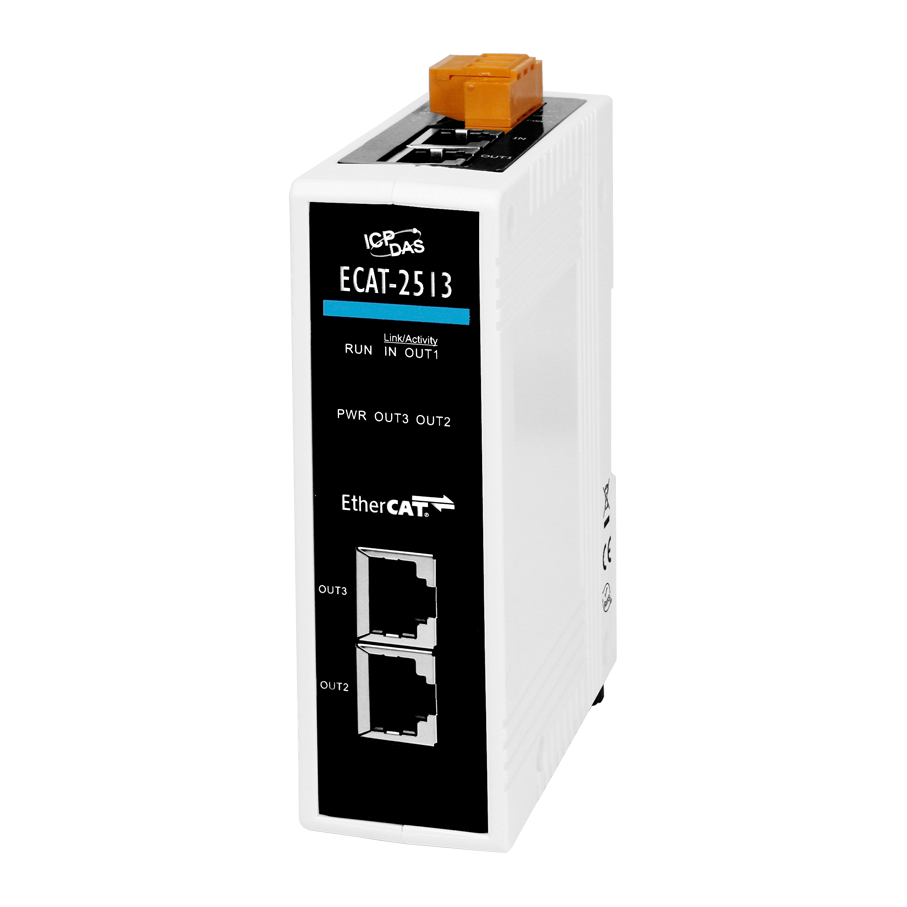

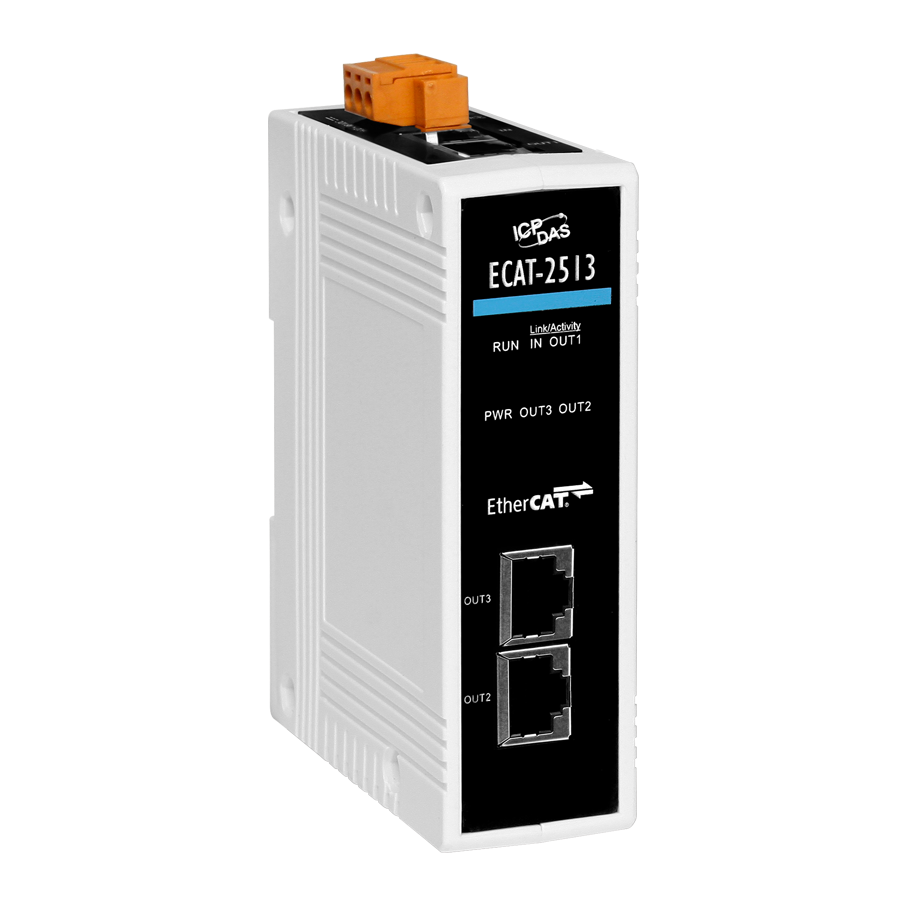

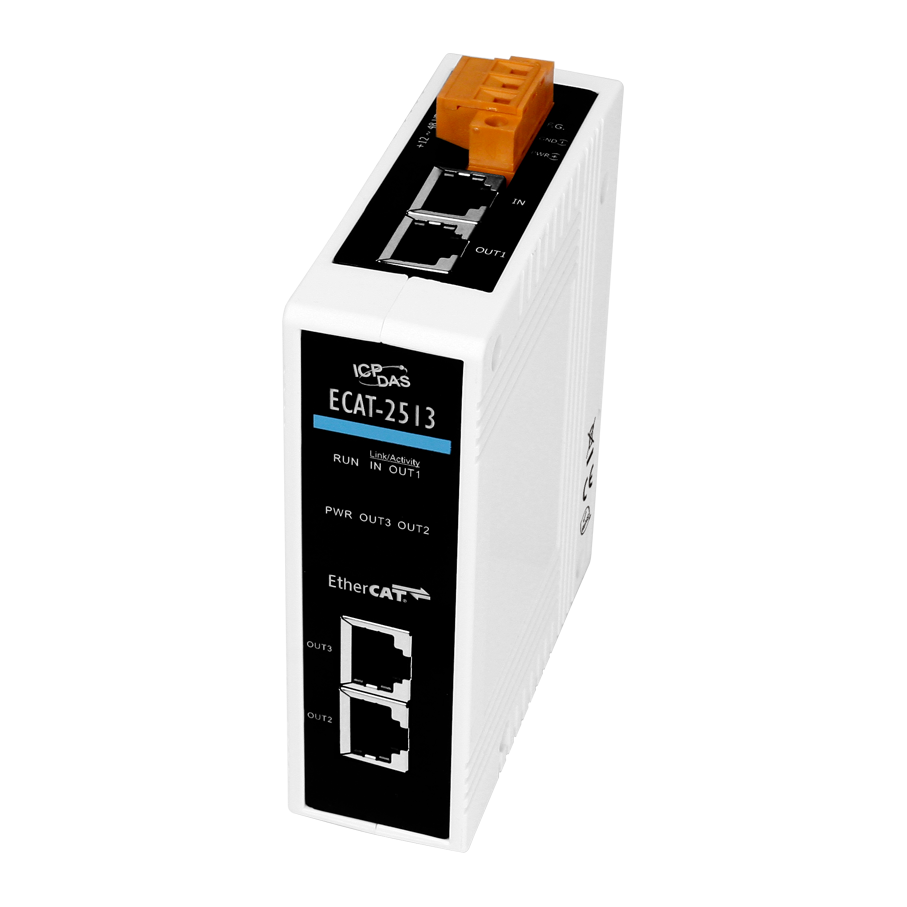

Модуль ECAT-2513 CR от компании ICP DAS представляет собой устройство EtherCAT Junction Slave, предназначенное для расширения и гибкой настройки EtherCAT-сетей. Он оснащён четырьмя портами Ethernet (1 входной и 3 выходных), что позволяет преобразовывать топологию «цепочка» в «звезда» или «ветвь», упрощая прокладку кабелей и повышая надёжность системы. Максимальная дистанция между станциями достигает 100 метров при использовании 100BASE-TX.
Ключевые технические особенности модуля включают:
- Поддержка различных топологий подключения: возможность реализации цепочечной, звёздной и ветвящейся конфигураций для гибкости в проектировании сети.
- Защита от электростатических разрядов: каждый порт оснащён защитой от ESD до 4 кВ, обеспечивая надёжную работу в промышленных условиях.
- Эффективное управление сетью: мощный микроконтроллер обеспечивает эффективную обработку сетевого трафика, минимизируя задержки и повышая производительность системы.
- Защита от неверной полярности: встроенная защита предотвращает повреждения устройства при подключении питания с обратной полярностью.
- Возможность подключения резервного источника питания: поддержка резервного питания повышает надёжность системы в случае сбоев основного источника.
Модуль ECAT-2513 CR предназначен для использования в промышленных автоматизированных системах, где требуется расширение и гибкая настройка EtherCAT-сетей. Он идеально подходит для применения в таких областях, как:
- Промышленная автоматизация: интеграция в системы управления для расширения и оптимизации сетевой инфраструктуры.
- Системы мониторинга и управления: создание надёжных и масштабируемых сетей для сбора и обработки данных с различных устройств.
- Производственные линии: обеспечение эффективной связи между различными компонентами автоматизированных систем.
Преимущества модуля ECAT-2513 CR включают:
- Гибкость в проектировании сети: возможность выбора оптимальной топологии подключения в зависимости от специфики проекта.
- Увеличение надёжности системы: защита от электростатических разрядов и неверной полярности повышает устойчивость устройства к внешним воздействиям.
- Упрощение монтажа: компактные размеры и монтаж на DIN-рейку облегчают установку и интеграцию в существующие системы.
- Совместимость с различными устройствами: поддержка EtherCAT-протокола обеспечивает интеграцию с широким спектром оборудования, использующего этот стандарт.
Модуль ECAT-2513 CR является надёжным и эффективным решением для расширения и оптимизации EtherCAT-сетей в промышленных автоматизированных системах, обеспечивая гибкость, надёжность и простоту интеграции.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 110 x 90 x 33 |
| Потребление тока | 0.06 А @ 24 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Возможность подключения резервного источника электропитания | Есть |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |
| Порты Ethernet | 4 x Ethernet 10/100BaseT(X) - 'витая пара' |
| Протоколы Ethernet | EtherCAT |
| Разветвитель/Преобразователь EtherCAT | Да |
