Счетчик ECAT-2093 EtherCAT three-channel incremental encoder counter

Счетчик ECAT-2093 от ICP DAS представляет собой высокоскоростной трехканальный инкрементный энкодерный счетчик, интегрированный в систему EtherCAT. Это устройство предназначено для точного измерения и обработки импульсных сигналов, генерируемых инкрементными энкодерами, и широко используется в приложениях, требующих обратной связи по положению.

Ключевые технические особенности ECAT-2093 включают:

• Три независимых канала счетчиков с разрешением 32 бита для обработки сигналов от энкодеров с высокой точностью.
• Поддержка различных режимов счета: по часовой стрелке/против часовой стрелки, импульс/направление, фаза A/B, что обеспечивает гибкость в настройке системы.
• Максимальная частота счета до 4 МГц, что позволяет эффективно работать с высокоскоростными сигналами.
• Входы энкодера: дифференциальные или однонаправленные сигналы A, B, Z, с возможностью программной настройки полярности для активного высокого или низкого уровня.
• Функция аппаратной фиксации индекса для захвата значения счетчика в определенный момент времени.
• Цифровой фильтр входного сигнала для подавления электрических шумов и повышения надежности работы.
• Изоляция входных сигналов с напряжением 2500 В, обеспечивающая защиту от помех и повышающие устойчивость системы.

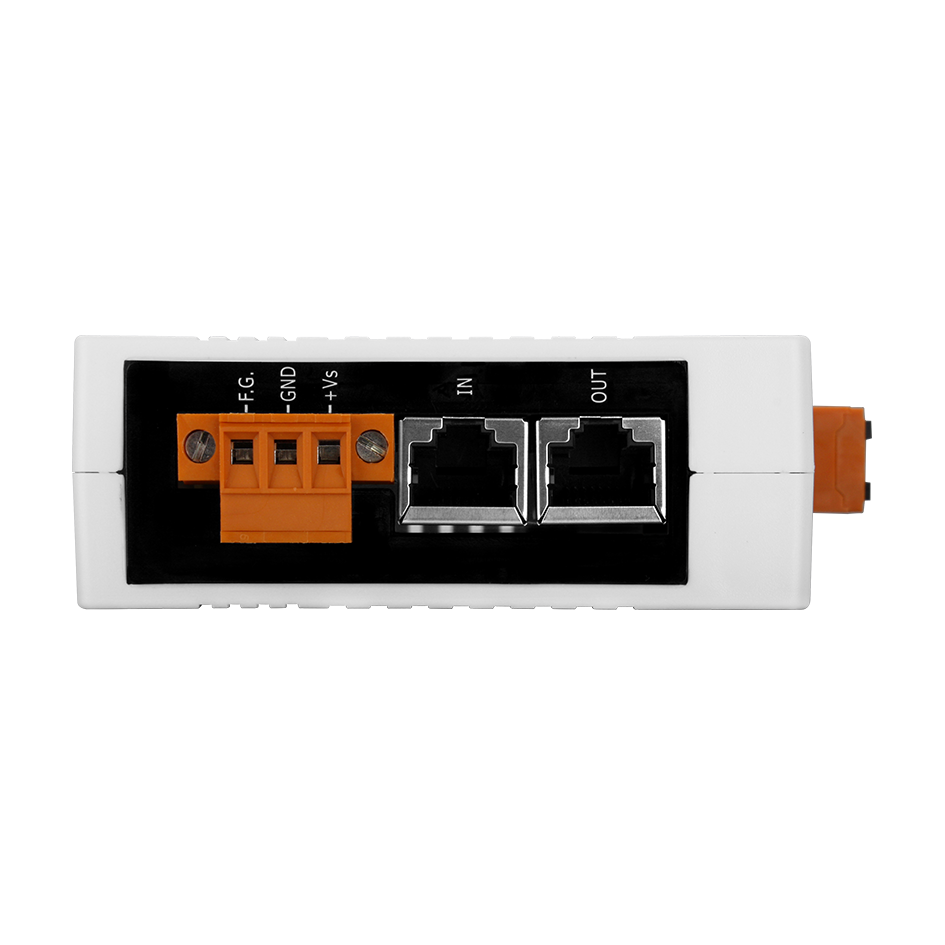

• Два порта Ethernet 10/100 Base T(X) (разъемы RJ45) для подключения к сети EtherCAT, поддерживающие расстояние между станциями до 100 м (100BASE-TX) и возможность соединения в цепочку (daisy chain).
• Поддержка различных режимов работы EtherCAT: Free-Run, SM Synchron и Distributed Clock (DC), что обеспечивает гибкость в интеграции с различными системами управления.

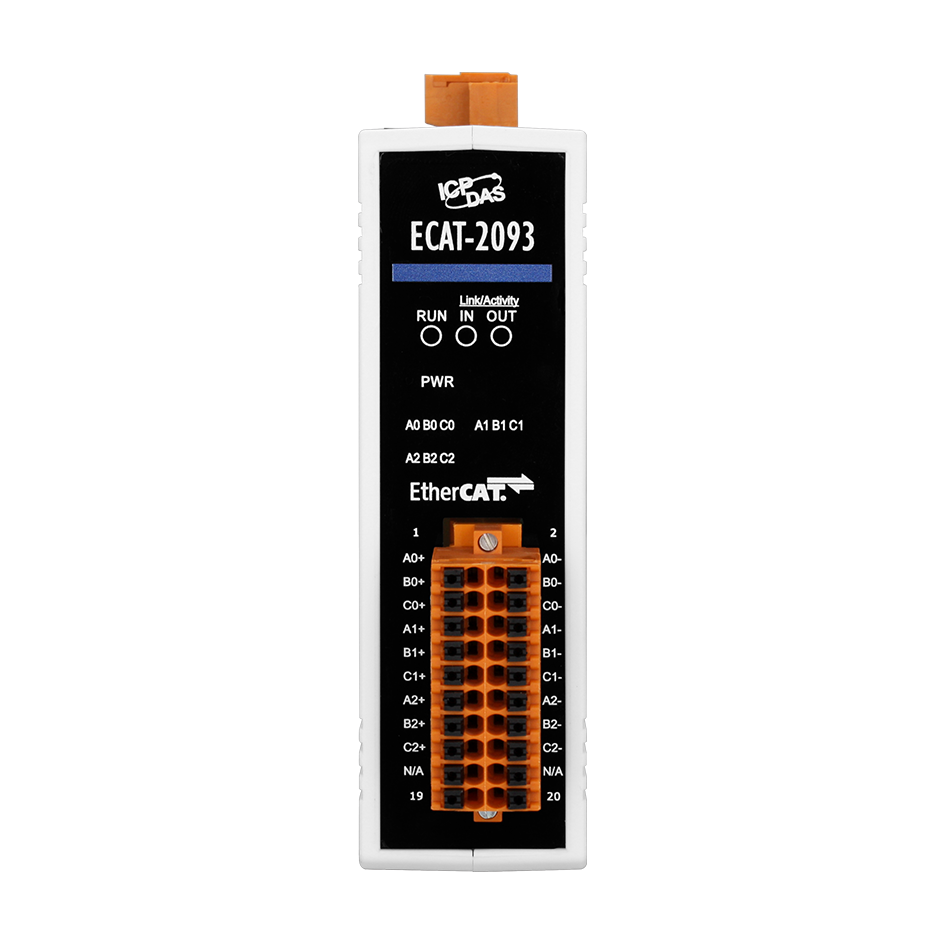

• Светодиодные индикаторы для отображения состояния питания, статуса EtherCAT и состояния каждого входного канала энкодера, упрощая диагностику и обслуживание.

Области применения ECAT-2093 включают:

• Измерение положения в системах автоматизации, где требуется точный контроль за движением объектов.
• Системы захвата изображений, где необходимо синхронизировать процесс съемки с движением объектов.
• Автоматизированные оптические инспекции, требующие точного позиционирования для анализа качества продукции.
• Линейные системы сканирования, где важно синхронизировать движение с процессом сканирования.
• Системы сбора данных, где необходимо интегрировать информацию о положении в общую систему мониторинга и управления.

Преимущества ECAT-2093 включают:

• Высокая скорость обработки сигналов, обеспечивающая точность и своевременность реакции системы.
• Гибкость в настройке благодаря поддержке различных режимов счета и возможности программной настройки параметров.
• Надежность обеспечивается за счет изоляции входных сигналов и защиты от электрических помех.
• Совместимость с другими устройствами EtherCAT, что упрощает интеграцию в существующие системы автоматизации.
• Удобство эксплуатации благодаря наличию светодиодных индикаторов для мониторинга состояния устройства.

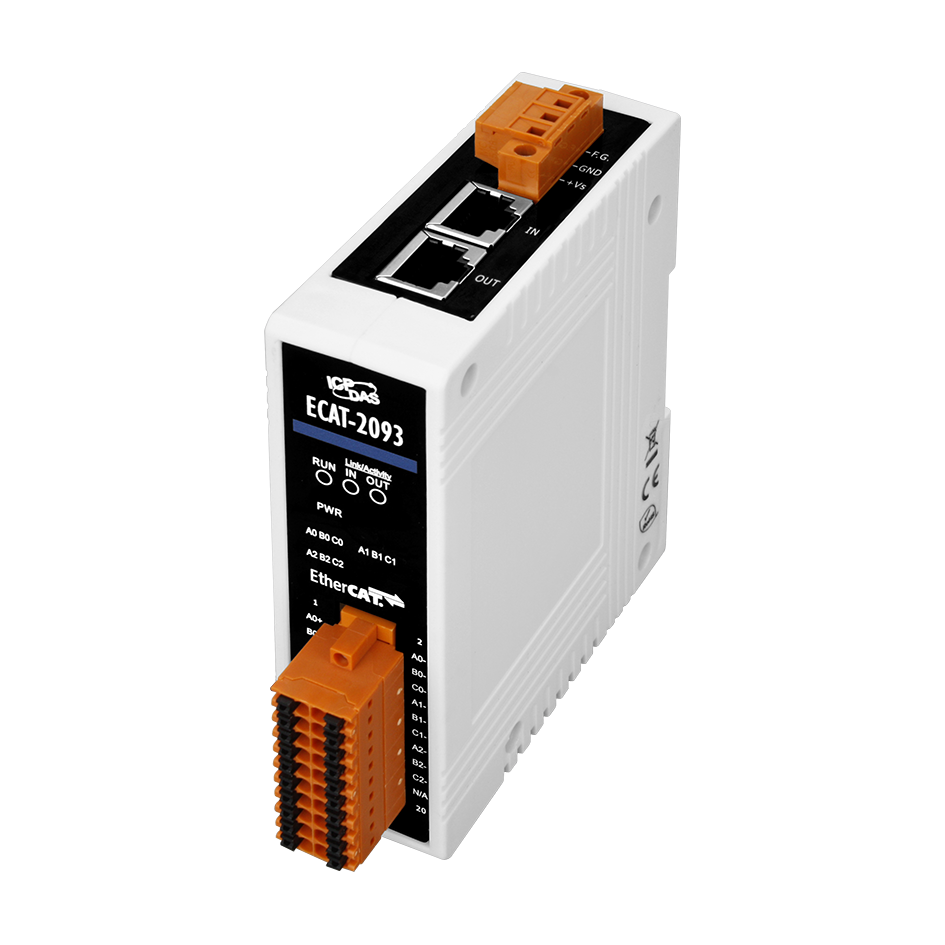

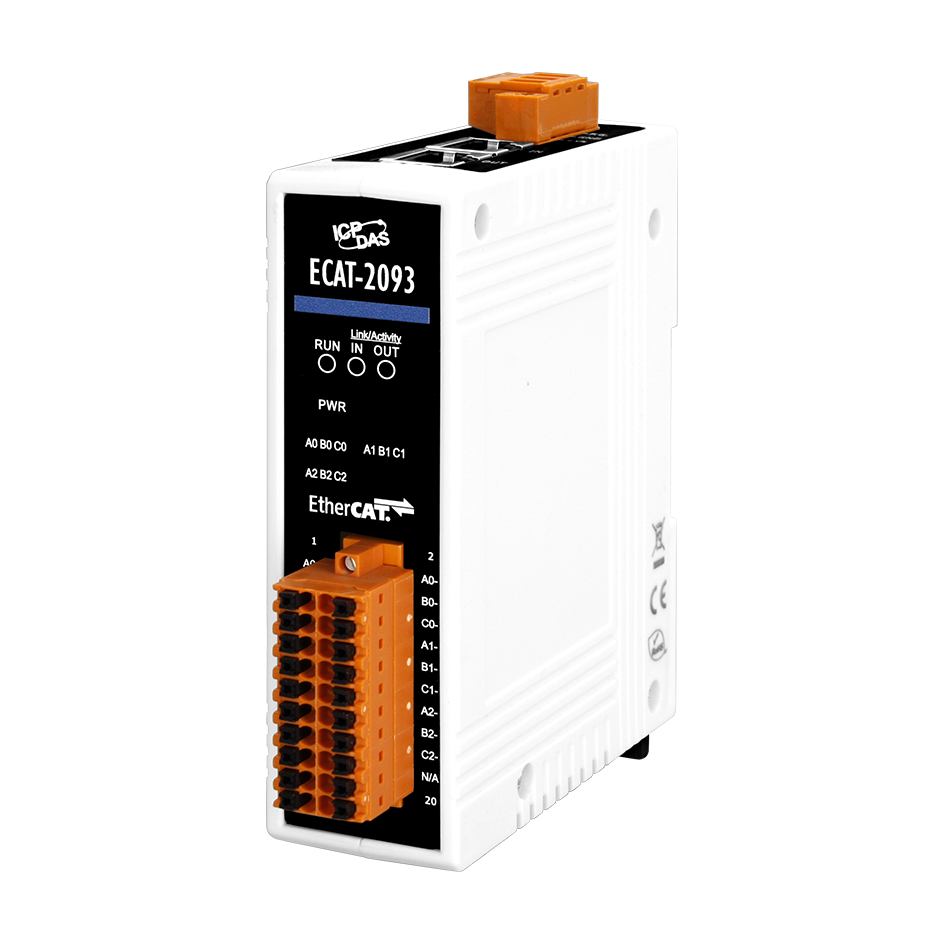

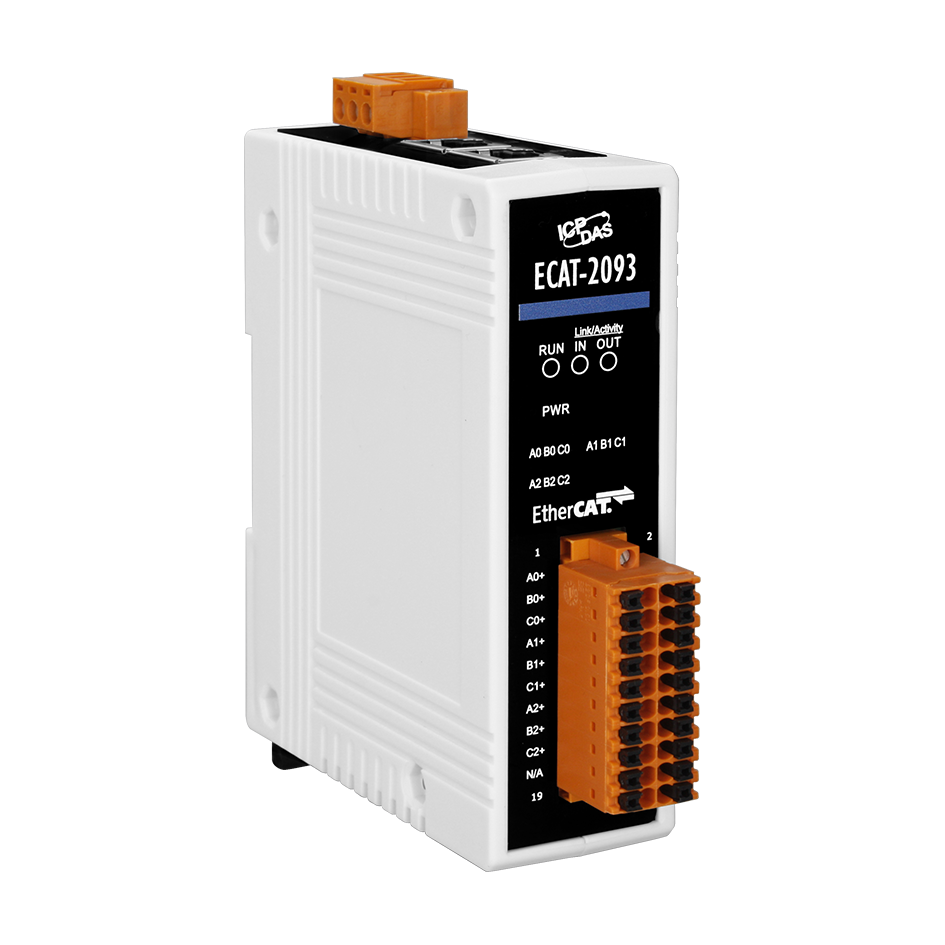

Устройство ECAT-2093 предназначено для монтажа на DIN-рейку и имеет габаритные размеры 110 x 90 x 33 мм. Оно функционирует при рабочем напряжении от 20 до 30 В постоянного тока и потребляет до 4,5 Вт. Рабочая температура устройства составляет от -25 до +70°C, а влажность — от 10 до 90% без конденсации. Корпус выполнен из пластика, соответствующего стандарту UL 94V-0, что обеспечивает его долговечность и безопасность эксплуатации.
