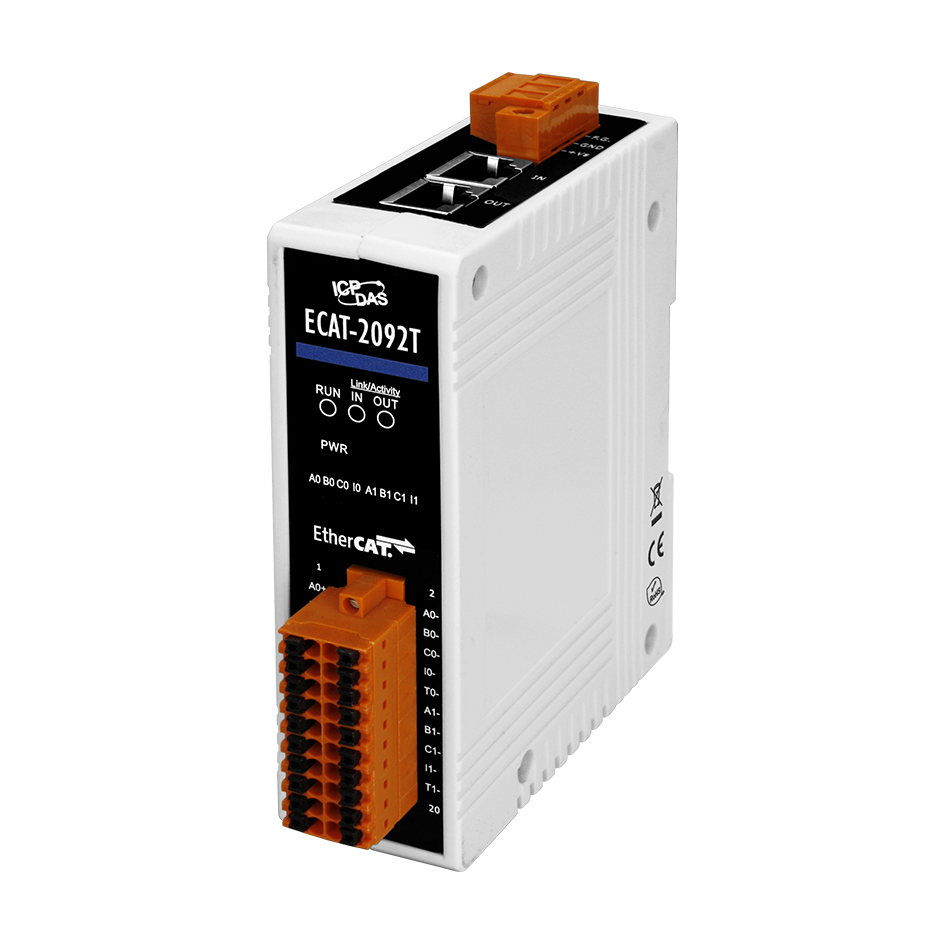

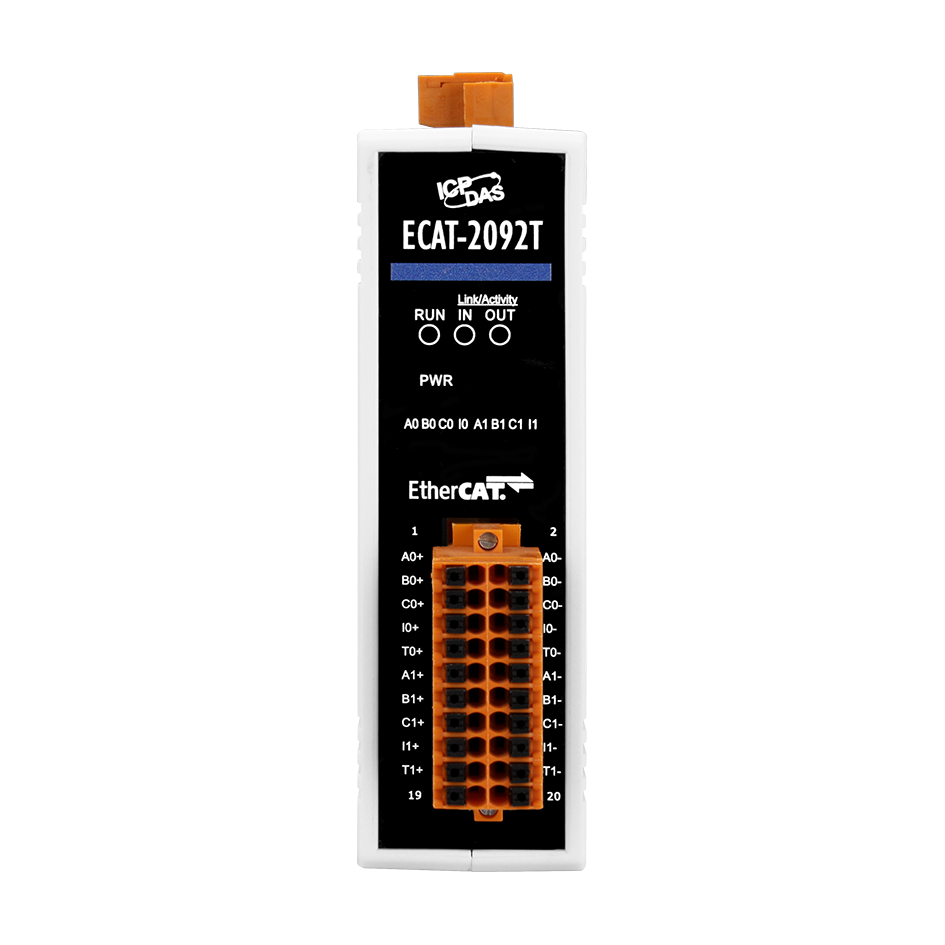

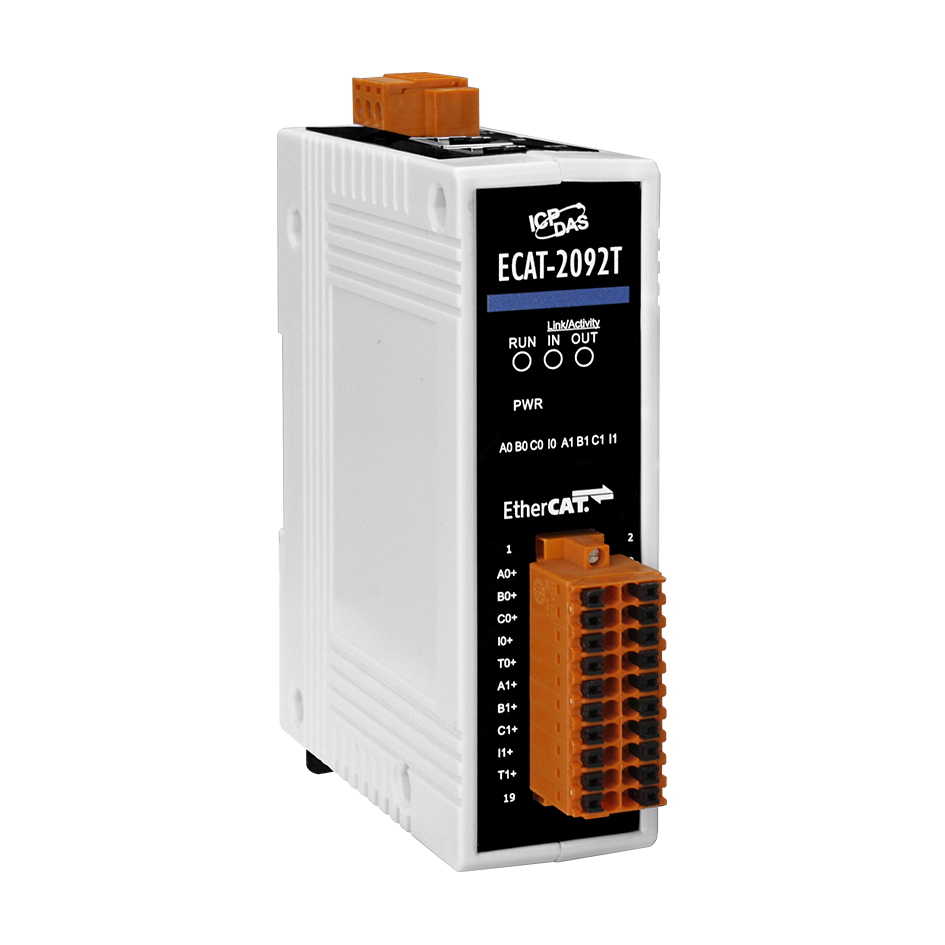

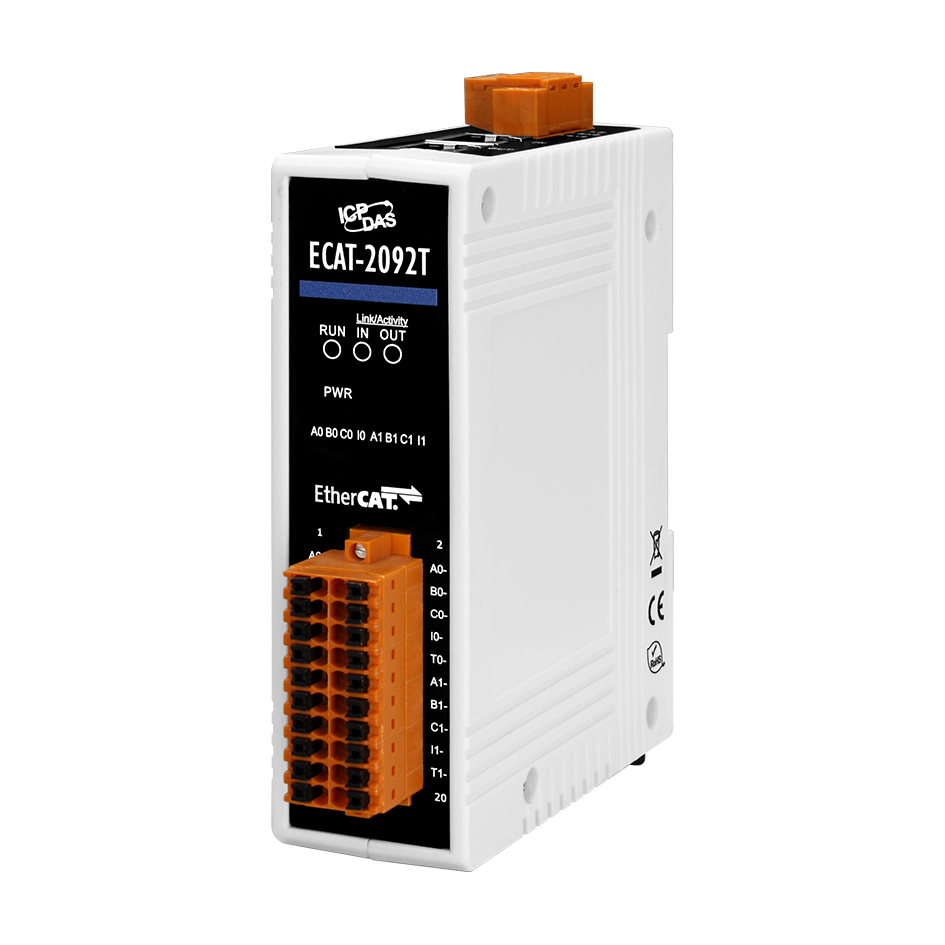

Модуль ECAT-2092T CR от компании ICP DAS представляет собой двухканальный инкрементный энкодерный счетчик с поддержкой протокола EtherCAT. Это устройство предназначено для высокоскоростного измерения частоты и импульсов, обеспечивая точный контроль в автоматизированных системах.
Ключевые технические особенности модуля ECAT-2092T CR включают:
- Два канала энкодера/счетчика с максимальной частотой счета до 4 МГц и 32-битным разрешением, что позволяет обрабатывать сигналы с высокой скоростью и точностью.
- Два канала дискретного ввода типа Latch input с возможностью выбора напряжения логического уровня 1 (5 В по умолчанию; 12/24 В с внутренним резистором, выбираемым джампером), обеспечивая гибкость в подключении различных устройств.
- Два канала дискретного вывода с выходом триггера компаратора (15 ~ 50 мкс) и максимальной нагрузкой на канал 100 мА, что позволяет интегрировать модуль в системы с высокими требованиями к скорости реакции.
- Поддержка протокола EtherCAT, обеспечивающая быструю и надежную передачу данных в реальном времени, а также возможность интеграции с другими устройствами, поддерживающими этот протокол.

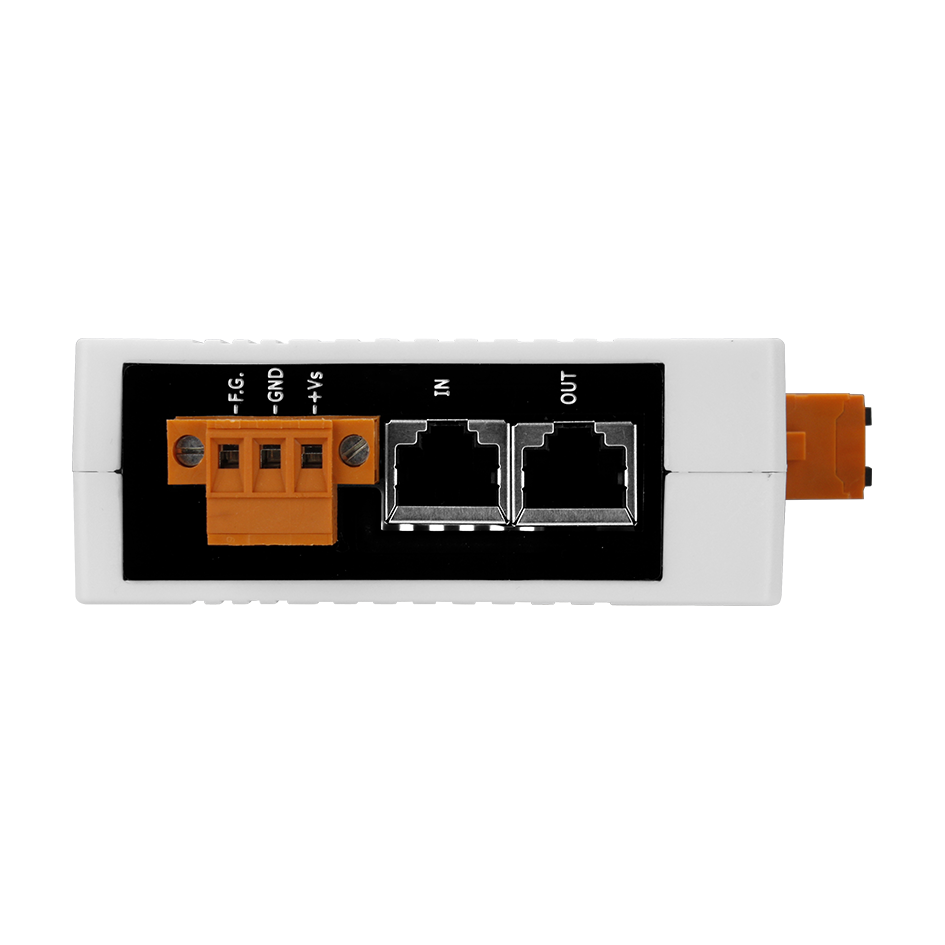

- Два порта Ethernet 10/100 Base T(X) с разъемами RJ45, позволяющие подключать модуль к сети и обеспечивать связь с другими компонентами системы.
- Защита от выброса напряжения (IEC 61000-4-5) до 1 кВ Class A, защита от электростатических разрядов (IEC 61000-4-2) ±4 кВ для каждого канала и защита от быстрых транзиентов (IEC 61000-4-4) ±1 кВ для линии питания и канала связи, что повышает надежность работы устройства в промышленных условиях.
- Рабочий диапазон температур от -25 до +70 °C и рабочая влажность от 10 до 90% без образования конденсата, что позволяет использовать модуль в различных климатических условиях.
- Габаритные размеры 110 x 90 x 33 мм и монтаж на DIN-рейку, обеспечивающие удобство установки и экономию пространства в распределительных щитах.
Модуль ECAT-2092T CR предназначен для применения в системах автоматизации, где требуется высокоскоростное измерение частоты и импульсов. Он идеально подходит для использования в промышленном оборудовании, таких как системы управления движением, конвейерные линии, упаковочные машины и другие автоматизированные процессы, где необходим точный контроль скорости и положения.
Преимущества модуля ECAT-2092T CR включают:
- Высокая скорость обработки сигналов, обеспечивающая точный контроль в реальном времени.
- Гибкость подключения благодаря поддержке различных уровней напряжения и типов сигналов на входах и выходах.
- Надежность в эксплуатации благодаря защите от электромагнитных помех и широкому диапазону рабочих температур.
- Удобство монтажа на DIN-рейку, что упрощает интеграцию в существующие системы.
Совместимость с другими устройствами, поддерживающими протокол EtherCAT, позволяет интегрировать модуль ECAT-2092T CR в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Это делает его эффективным решением для модернизации и расширения функциональности промышленных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 110 x 90 x 33 |
| Потребление тока | 4.5 Вт |
| Светодиодные индикаторы | Питание, статус EtherCAT,статус входного канала энкодера |
| Количество каналов дискретного ввода | 2 |
| Тип каналов дискретного ввода | Latch input |
| Напряжение лог. 1 | 5 В (по умолчанию); 12/24 В с внутренним резистором (выбирается джампером) |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 20 ~ 30 В пост. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +70 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Защита от выброса напряжения (IEC 61000-4-5) | 1 кВ Class A |
| Защита EFT (IEC 61000-4-4) | ±1 кВ для линии питания и канала связи |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Выход триггера компаратора (15 ~ 50 мкс) |
| Напряжение нагрузки | 5 ~ 48 В 5 В (по умолчанию); 12/24 В с внутренним резистором (выбирается джампером) |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов Энкодер/Частотомер/Счетчик | 2 |
| Максимальная частота счета | 4 МГц |
| Изоляция каналов внутренней логики | 2500 В пост. |
| Разрешение счетчика/энкодера, бит | 32 |
| Модуль управления движением EtherCAT | Да |
