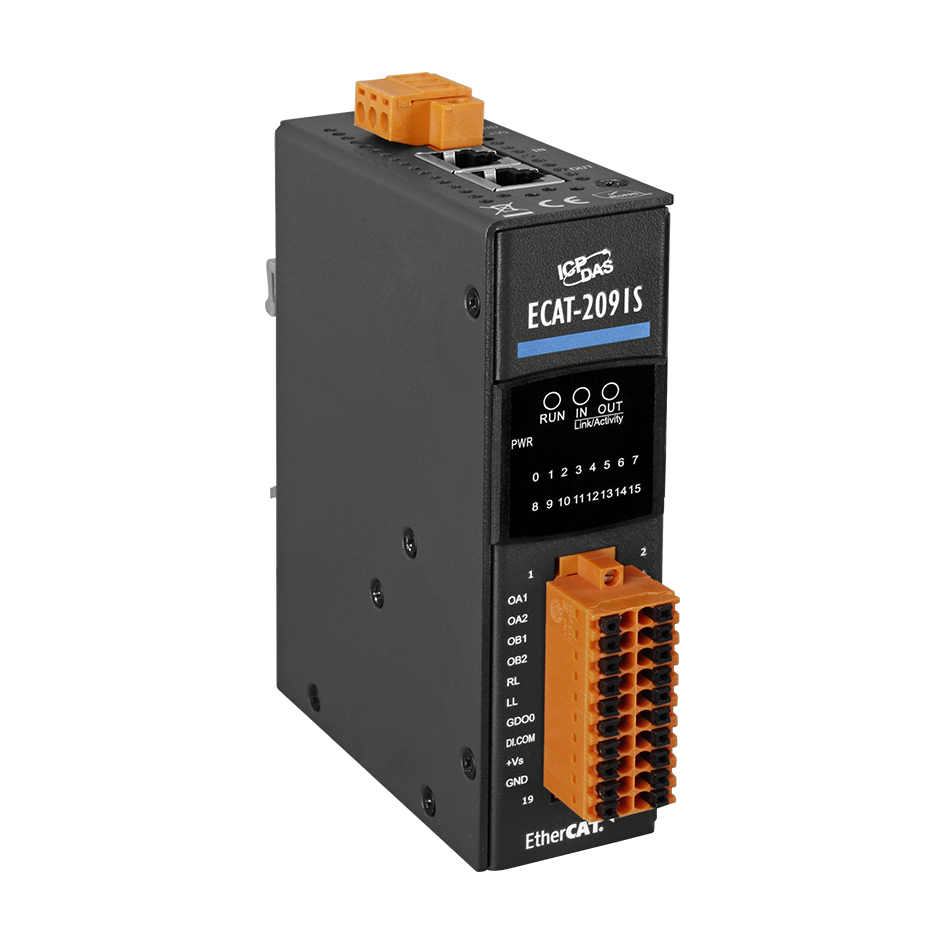

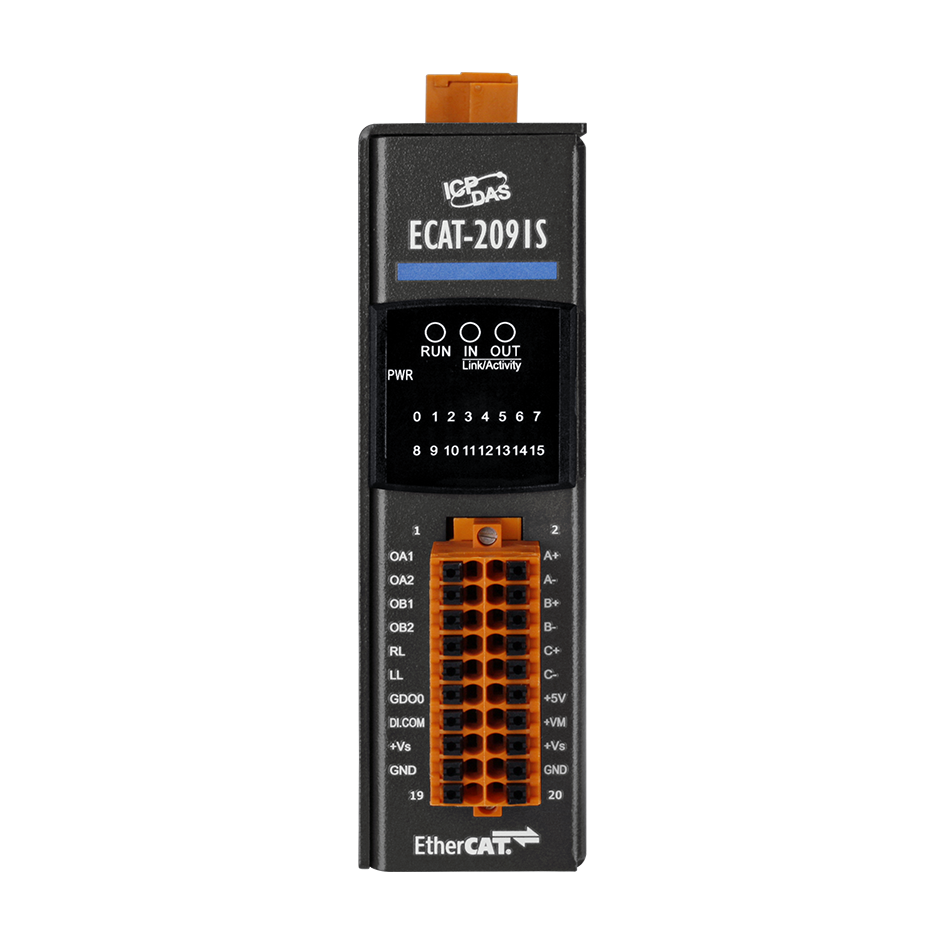

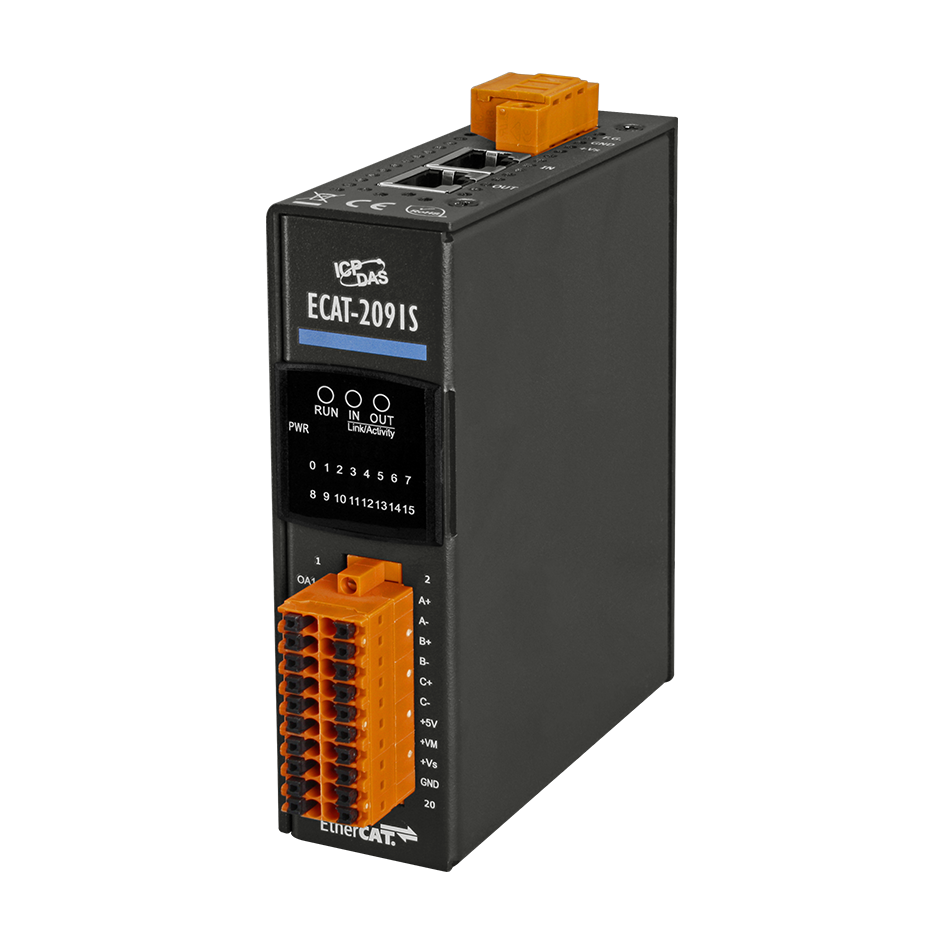

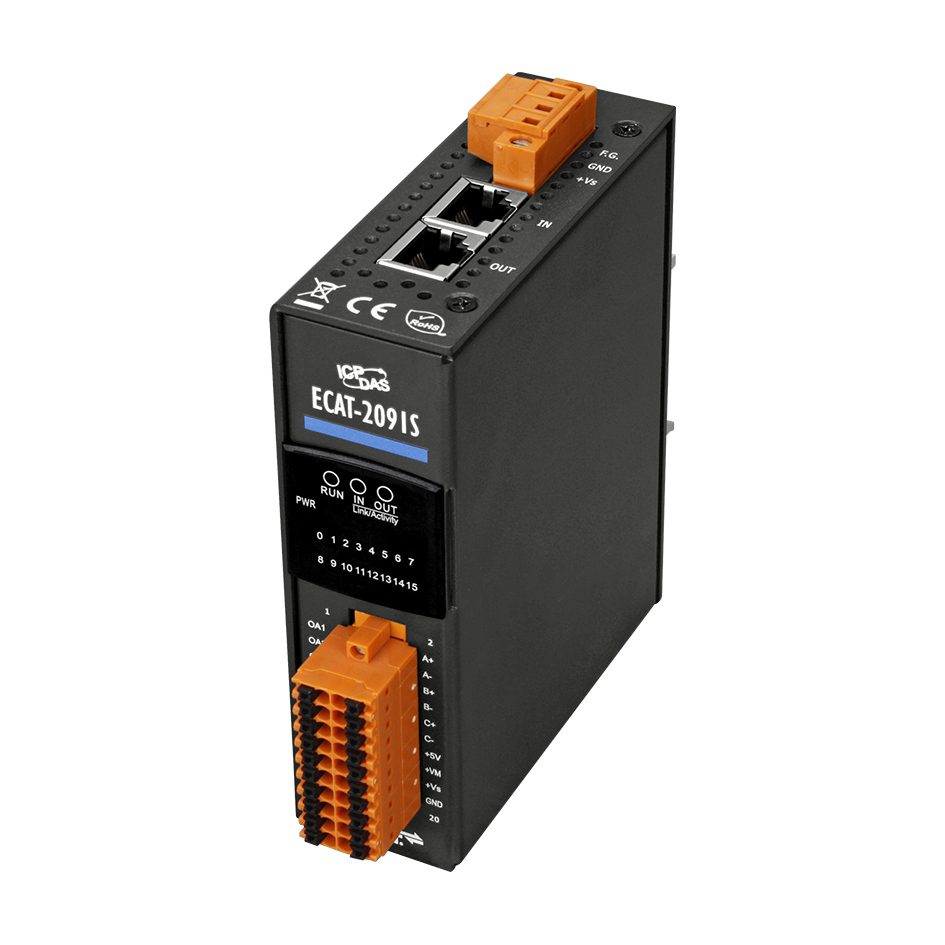

Модуль управления одноосевым шаговым двигателем ICP DAS ECAT-2091S предназначен для интеграции в системы автоматизации, использующие протокол EtherCAT. Он обеспечивает точное и надежное управление шаговыми двигателями, что делает его идеальным решением для промышленных приложений, требующих высокой производительности и гибкости.
**Ключевые технические особенности:**
- Управление шаговым двигателем: Поддержка одного осевого шагового двигателя с выходным током до 1,5 А и максимальной частотой шагов 8,388 МГц.
- Микрошаговый режим: Возможность выбора микрошагов: 256, 128, 64, 32, 16, 8, 4, 2, что обеспечивает высокую точность позиционирования.
- Входы и выходы: Два канала дискретного ввода (мокрый контакт) с изоляцией 3750 В и один канал дискретного вывода (открытый коллектор) с максимальной нагрузкой 100 мА.
- Сетевые интерфейсы: Два порта Ethernet 10/100 Base T(X) с поддержкой протокола EtherCAT, обеспечивающие надежную и быструю связь.
- Электропитание: Рабочее напряжение 20–30 В постоянного тока.
- Условия эксплуатации: Рабочая температура от –25 до +40 °C, влажность 10–90% без конденсации, что позволяет использовать модуль в различных промышленных средах.
- Защита: Сертифицирован по стандартам IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5, обеспечивая защиту от электростатических разрядов, быстрых транзиентных помех и перенапряжений.
- Монтаж: Компактные габариты (33 × 120 × 117 мм) и возможность монтажа на DIN-рейку или настенный монтаж для удобства установки.
**Области применения и целевая аудитория:**
Модуль ECAT-2091S идеально подходит для использования в системах автоматизации, где требуется управление шаговыми двигателями с высокой точностью и надежностью. Он может быть интегрирован в различные промышленные установки, включая роботизированные системы, конвейерные линии, системы позиционирования и другие приложения, где необходима точная и быстрая обработка сигналов управления. Целевая аудитория включает инженеров и технических специалистов, занимающихся проектированием и обслуживанием автоматизированных систем в промышленности.
**Преимущества и совместимость:**
- Высокая производительность: Поддержка высоких частот шагов и микрошаговых режимов обеспечивает точное и плавное движение шагового двигателя.
- Гибкость подключения: Два порта Ethernet позволяют создавать расширенные сети EtherCAT, обеспечивая гибкость в проектировании систем.
- Надежность: Защита от электромагнитных помех и перенапряжений гарантирует стабильную работу в сложных промышленных условиях.
- Универсальность монтажа: Компактные размеры и различные варианты монтажа (DIN-рейка, настенный) позволяют интегрировать модуль в ограниченные пространства.
Модуль управления шаговым двигателем ICP DAS ECAT-2091S представляет собой надежное и эффективное решение для интеграции в системы автоматизации, требующие точного и быстрого управления шаговыми двигателями. Его технические характеристики и возможности делают его ценным компонентом для различных промышленных приложений, обеспечивая высокую производительность и гибкость в проектировании автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Светодиодные индикаторы | Питание, статус EtherCAT, DI, движение, предупреждение о температуре, перегрев, фазы A и B под напряжением |
| Габаритные размеры, мм | 33 × 120 × 117 |
| Количество каналов дискретного ввода | 2 |
| Напряжение изоляции, В | 3750 |
| Тип каналов дискретного ввода | Мокрый контакт |
| Напряжение лог. 0 | +11 В пост макс. |
| Напряжение лог. 1 | +19 ~ +30 В пост |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настенный |
| Рабочее напряжение | 20 ~ 30 В пост. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +40 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |

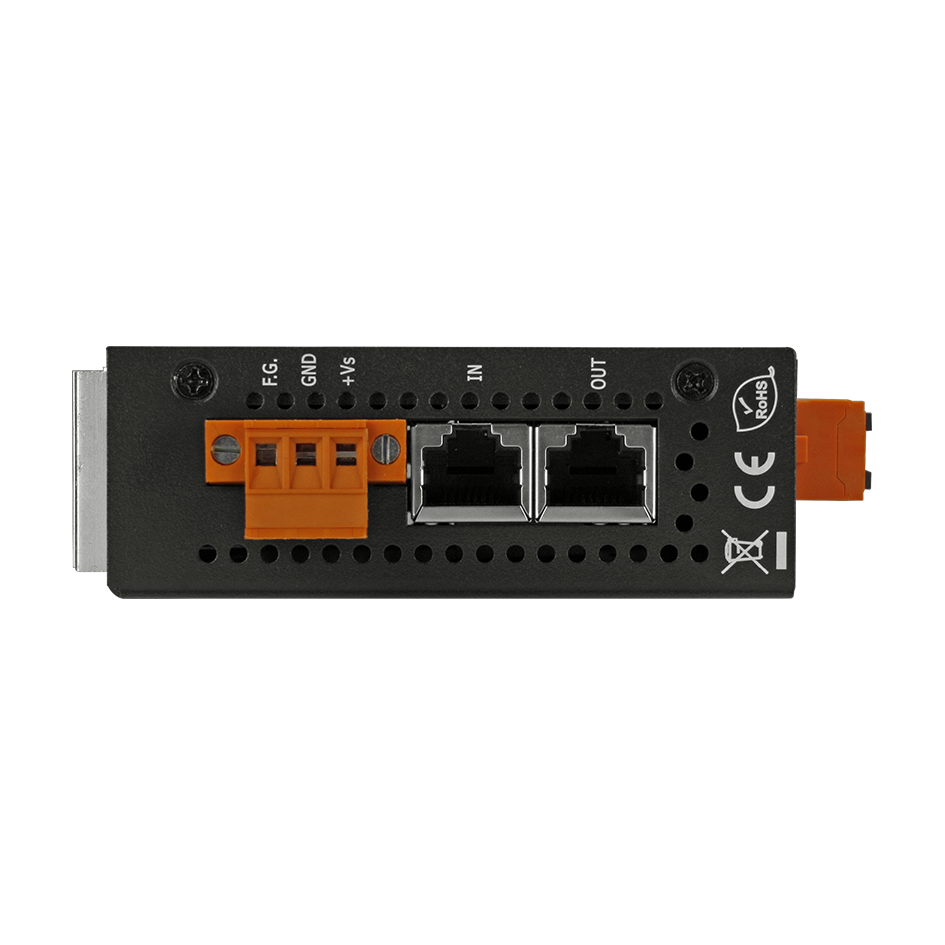

| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Защита от выброса напряжения (IEC 61000-4-5) | 1 кВ Class A |
| Защита EFT (IEC 61000-4-4) | ±1 кВ для линии питания и канала связи |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Количество каналов дискретного вывода | 1 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Напряжение нагрузки | +5 ~ +30 В пост. 5 В |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов Энкодер/Частотомер/Счетчик | 1 |
| Максимальная частота счета | 4 МГц |
| Число выводов | 1x шаговый двигатель, 2 фазы |
| Выходной ток | 1.5 А |
| Максимальная частота шагов | 8.388 МГц |
| Микрошагов в шаге | 256, 128, 64, 32, 16, 8, 4, 2 |
| Диапазон выходного напряжения | 6 ~ 46 В пост. |
| Частота контроллера тока | 24.5 кГц |
| Модуль управления движением EtherCAT | Да |
