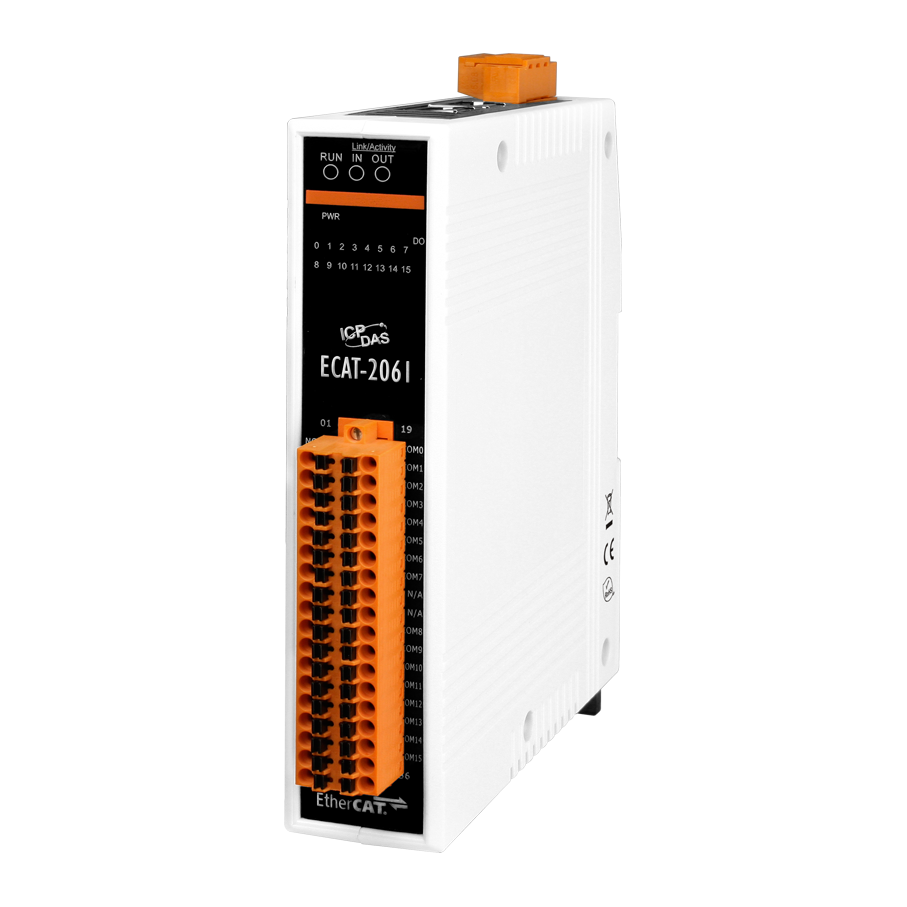

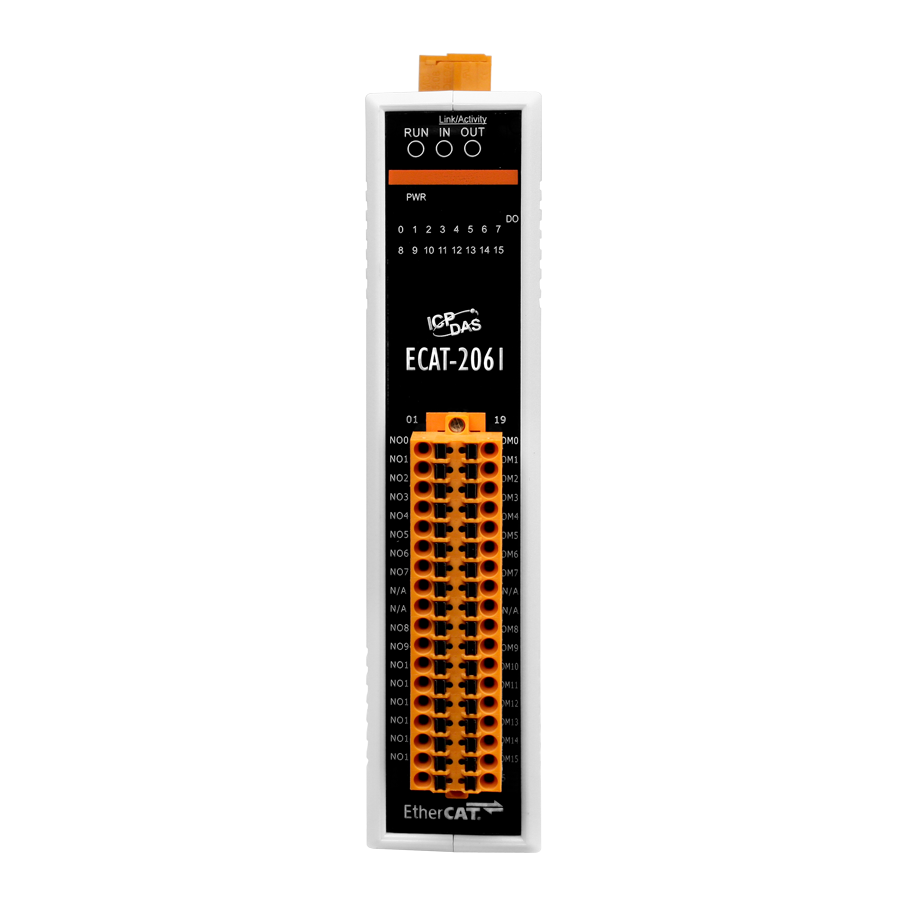

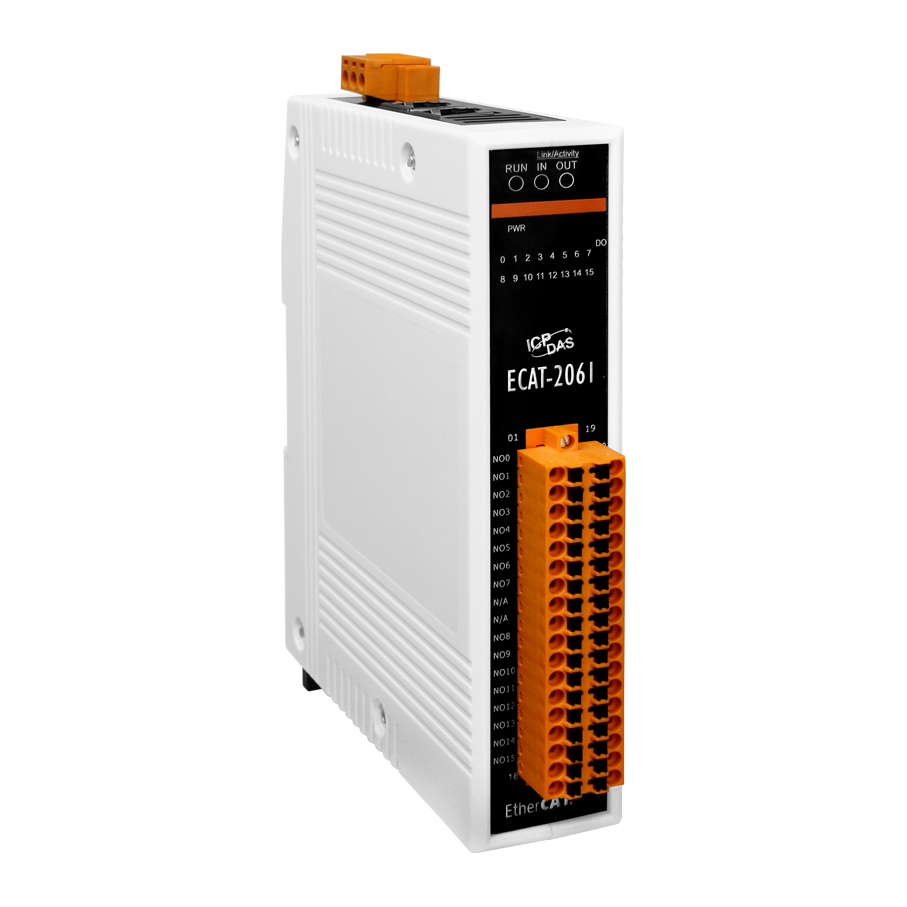

Модуль ECAT-2061 CR EtherCAT Slave I/O Module with Isolated 16-ch Relay DO (RoHS)

Модуль ECAT-2061 CR от компании ICP DAS представляет собой устройство ввода-вывода EtherCAT Slave, оснащённое 16 изолированными релейными выходами. Этот модуль предназначен для интеграции в системы автоматизации, требующие надёжного и быстрого управления внешними устройствами через стандартизованный промышленный протокол EtherCAT.

Ключевые технические особенности ECAT-2061 CR включают:

• 16 каналов релейного вывода типа Form A (SPST-NO), обеспечивающих надёжное коммутационное соединение с нагрузкой до 3 А при 250 В переменного тока и 30 В постоянного тока.
• Время переключения реле не более 10 мс, что гарантирует быструю реакцию системы на управляющие сигналы.
• Время восстановления после переключения реле составляет 5 мс, обеспечивая высокую скорость отклика при частых циклах включения/выключения.
• Механическая износостойкость реле до 20 миллионов циклов, а электрическая — до 100 тысяч циклов, что подтверждает долговечность и надёжность устройства в условиях интенсивной эксплуатации.
• Изоляция между контактами реле и между катушкой и контактами достигает 3000 В постоянного тока, обеспечивая защиту от электрических помех и повышая надёжность работы системы.

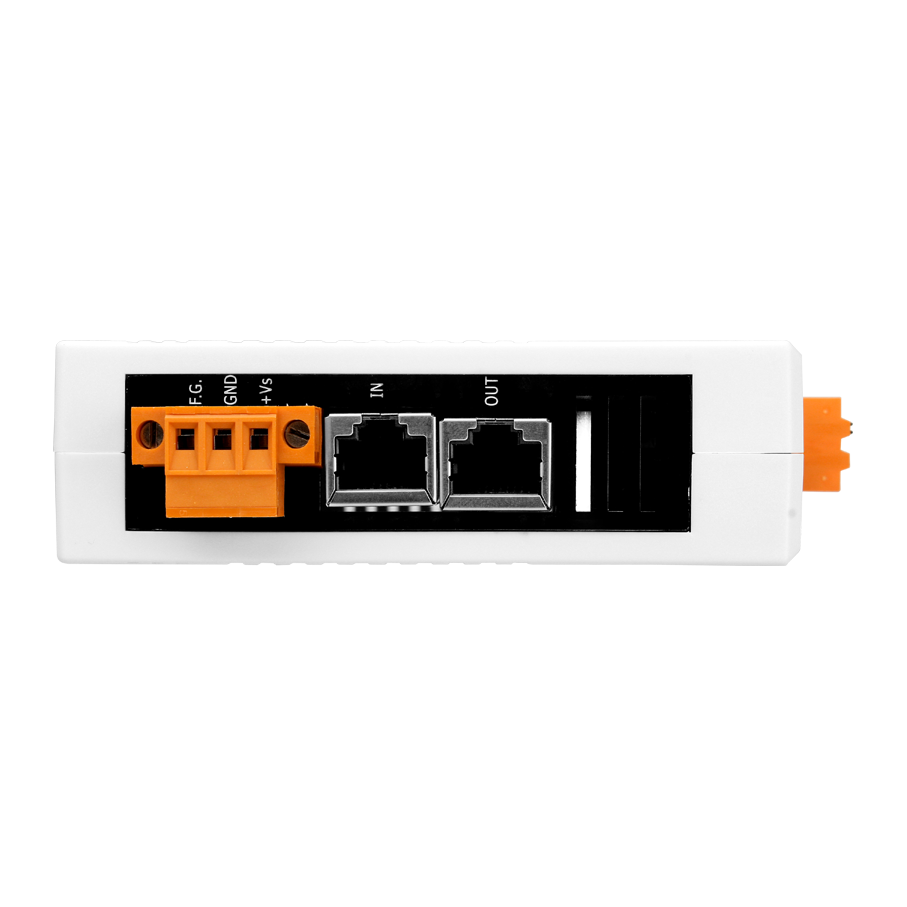

• Два порта Ethernet 10/100 Base T(X) (разъём RJ45) с поддержкой топологии «каскад» (daisy chain) и максимальным расстоянием между станциями до 100 м, что упрощает монтаж и расширение системы.
• Поддержка протокола EtherCAT, обеспечивающего высокоскоростную и эффективную передачу данных в реальном времени.
• Защита от электростатических разрядов (ESD) до 4 кВ для каждого канала, а также защита от выбросов напряжения (EFT) и импульсных перенапряжений (Surge) в соответствии с международными стандартами IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5 соответственно, что повышает устойчивость устройства к внешним электромагнитным воздействиям.
• Рабочий диапазон напряжения питания от 10 до 30 В постоянного тока с максимальным потреблением 4 Вт, что позволяет интегрировать модуль в различные системы с учётом требований к питанию.
• Широкий диапазон рабочих температур от -25 до +75°C и рабочая влажность от 10 до 90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
• Компактные габариты 140 x 112,2 x 31 мм и монтаж на DIN-рейку, обеспечивающие удобство установки и экономию пространства в распределительных щитах и шкафах управления.

Области применения ECAT-2061 CR включают:

• Автоматизация производственных процессов, где требуется управление внешними устройствами, такими как насосы, вентиляторы, конвейеры и другие исполнительные механизмы.
• Системы управления освещением, позволяющие централизованно контролировать включение/выключение осветительных приборов в различных зонах.
• Оборудование для упаковки, где необходимо синхронизировать работу различных компонентов, включая реле для управления приводами и сигнализацией.
• Системы управления климатом, включая управление кондиционерами, обогревателями и вентиляционными системами.
• Системы безопасности, где требуется управление сигнализацией, замками и другими устройствами безопасности.

Преимущества ECAT-2061 CR:

• Высокая надёжность благодаря изолированным релейным выходам и защите от электромагнитных помех, что обеспечивает стабильную работу в промышленных условиях.
• Гибкость монтажа благодаря поддержке топологии «каскад» и компактным размерам, что упрощает интеграцию в существующие системы.
• Совместимость с различными устройствами и системами, использующими протокол EtherCAT, что облегчает расширение и модернизацию автоматизированных систем.
• Энергоэффективность с низким потреблением энергии, что снижает эксплуатационные расходы и повышает общую эффективность системы.

Модуль ECAT-2061 CR является надёжным и эффективным решением для интеграции в системы автоматизации, требующие быстрого и надёжного управления внешними устройствами через протокол EtherCAT. Его технические характеристики и возможности делают его подходящим для широкого спектра промышленных приложений, обеспечивая высокую производительность и долговечность в эксплуатации.

Основные характеристики:
