Модуль ECAT-2060 CR EtherCAT Slave I/O Module with Isolated 6-ch DI and 6-ch Relay DO (RoHS)

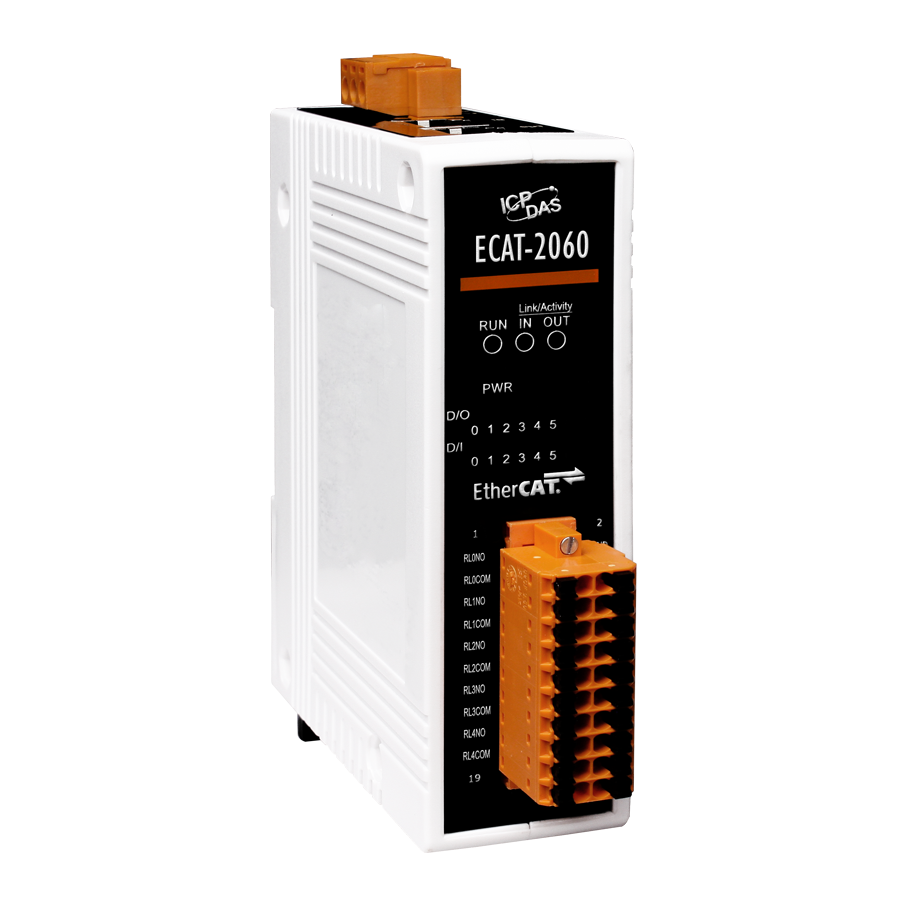

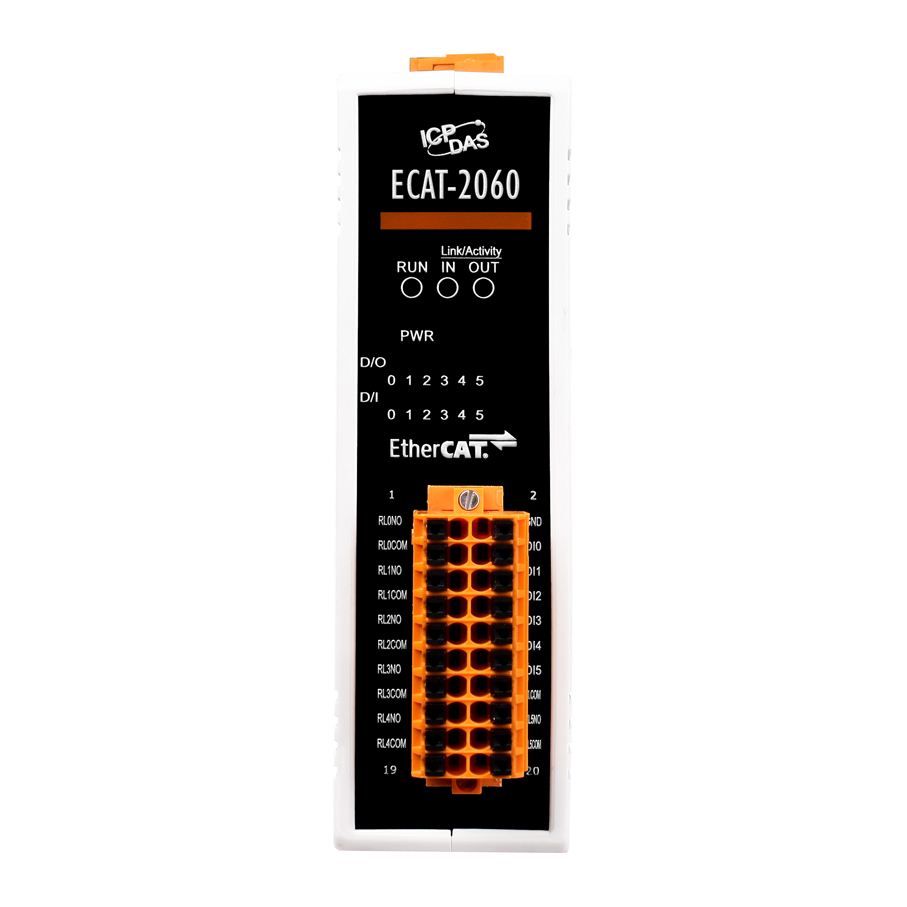

Модуль ECAT-2060 CR от ICP DAS представляет собой EtherCAT-совместимый модуль ввода-вывода, оснащённый шестью изолированными цифровыми входами и шестью релейными цифровыми выходами. Этот модуль предназначен для интеграции в системы автоматизации, требующие надёжного и быстрого обмена данными между устройствами.

Ключевые технические особенности модуля ECAT-2060 CR включают:

• EtherCAT-протокол: обеспечивает высокоскоростную и эффективную обработку сетевого трафика, поддерживая топологии подключения "звезда", "линия" и "кольцо".
• Два порта Ethernet (RJ-45): позволяют создавать надёжные и гибкие сетевые соединения, обеспечивая максимальное расстояние между станциями до 100 метров при использовании кабелей 100BASE-TX.
• Шесть изолированных цифровых входов: поддерживают как сухие, так и влажные контакты, обеспечивая гибкость при подключении различных типов датчиков и устройств. Напряжение логического 0 для сухих контактов близко к GND, а для влажных контактов составляет от +10 В до +50 В.
• Шесть релейных цифровых выходов типа Form A (SPST-NO): способны переключать ток до 5 А при 30 В DC и 2 А при 125/250 В AC, что делает их подходящими для управления различными исполнительными механизмами.
• Высокая изоляция: входы и выходы модуля изолированы на напряжение до 3750 В DC, что защищает систему от электромагнитных помех и повышает надёжность работы.
• Защита от электростатических разрядов (ESD): каждый канал защищён от ESD до ±4 кВ, что снижает риск повреждения оборудования при эксплуатации в условиях повышенной электростатической активности.
• Широкий диапазон рабочих температур: от -25°C до +75°C, что позволяет использовать модуль в различных климатических условиях.
• Низкое потребление энергии: максимальное потребление составляет 4 Вт, что способствует экономии энергии в промышленных приложениях.

Области применения модуля ECAT-2060 CR включают:

• Полупроводниковое оборудование: для мониторинга и управления процессами в производстве полупроводников.
• Металлообработка: интеграция в системы управления станками для обработки металлов.
• Упаковка: автоматизация процессов упаковки продукции.
• Литьё под давлением: управление процессами литья пластиковых изделий.
• Сборочные системы: координация работы различных компонентов в сборочных линиях.
• Печатные машины: управление функциями печатного оборудования.
• Робототехника: интеграция в системы управления промышленными роботами.

Преимущества модуля ECAT-2060 CR включают:

• Гибкость подключения: поддержка различных топологий сети и возможность последовательного соединения устройств.
• Надёжность: изолированные входы и выходы, защита от электромагнитных помех и электростатических разрядов обеспечивают стабильную работу в сложных промышленных условиях.
• Простота интеграции: совместимость с EtherCAT-протоколом и наличие LED-индикаторов состояния I/O упрощают процесс настройки и мониторинга системы.
• Экономичность: низкое потребление энергии и компактные размеры способствуют снижению эксплуатационных расходов.

Модуль ECAT-2060 CR от ICP DAS является надёжным и эффективным решением для интеграции в системы автоматизации, требующие быстрого и надёжного обмена данными между устройствами. Его технические характеристики и возможности делают его подходящим для широкого спектра промышленных приложений.
