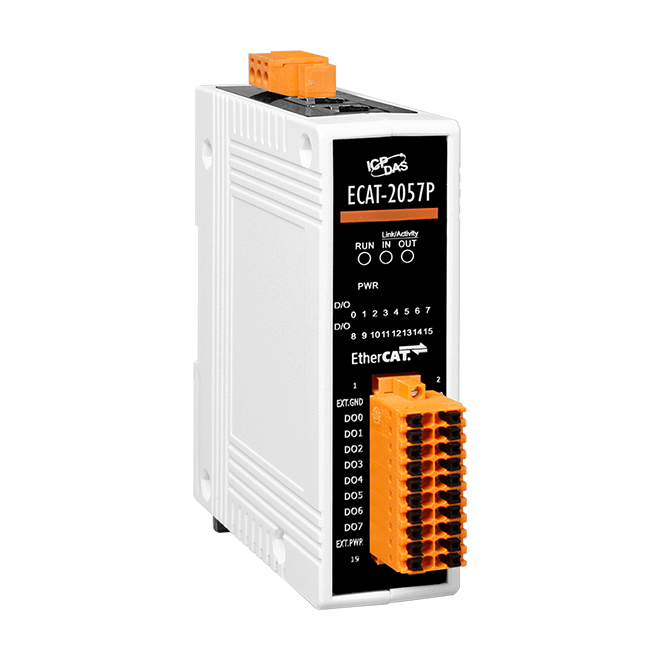

Модуль ECAT-2057P CR от компании ICP DAS представляет собой устройство ввода-вывода, предназначенное для интеграции в системы автоматизации, использующие протокол EtherCAT. Он оснащён 16 изолированными каналами дискретного вывода типа Source (PNP), каждый из которых способен обеспечивать нагрузку до 500 мА. Это позволяет эффективно управлять различными исполнительными механизмами, такими как реле, соленоиды и другие устройства, требующие значительных токов.
Устройство поддерживает два порта Ethernet 10/100 Base T(X) с разъёмами RJ45, что обеспечивает гибкость в организации сети и возможность подключения в топологиях "шина" или "кольцо". Максимальная длина соединения между модулями достигает 100 метров, что позволяет создавать распределённые системы автоматизации на значительных площадях. Рабочее напряжение модуля составляет от 10 до 30 В постоянного тока, а потребляемая мощность — 4 Вт, что делает его энергоэффективным решением для промышленных приложений.
Модуль ECAT-2057P CR спроектирован для эксплуатации в широком диапазоне температур от -25 до +75°C и может храниться при температуре от -30 до +80°C. Рабочая влажность устройства составляет от 10 до 90% без образования конденсата, что позволяет использовать его в различных климатических условиях. Корпус выполнен из пластика и предназначен для монтажа на DIN-рейку, что упрощает установку и обслуживание в распределительных щитах и шкафах управления.
Для защиты от внешних воздействий модуль оснащён средствами защиты от электростатических разрядов (ESD) до ±4 кВ для каждого канала, защиты от быстрых переходных процессов (EFT) до ±1 кВ для линии питания и канала связи, а также защиты от выбросов напряжения (Surge) до 1 кВ класса A. Эти характеристики соответствуют стандартам IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5, что гарантирует надёжную работу устройства в промышленных условиях с высоким уровнем электромагнитных помех.
Модуль ECAT-2057P CR идеально подходит для применения в системах автоматизации, где требуется управление исполнительными механизмами с высоким током. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в системы безопасности и сигнализации. Благодаря поддержке протокола EtherCAT и изолированным каналам вывода, устройство обеспечивает надёжную и эффективную работу в сложных промышленных средах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 110 x 90 x 33 |
| Потребление тока | 4 Вт |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Защита от выброса напряжения (IEC 61000-4-5) | 1 кВ Class A |
| Защита EFT (IEC 61000-4-4) | ±1 кВ для линии питания и канала связи |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Количество каналов дискретного вывода | 16 |
| Тип каналов дискретного вывода | Открытый эмиттер, Source Source |
| Напряжение изоляции, В | 3750 |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Максимальная нагрузка на канал | 500 мА |
| Модуль ввода-вывода EtherCAT | Да |
