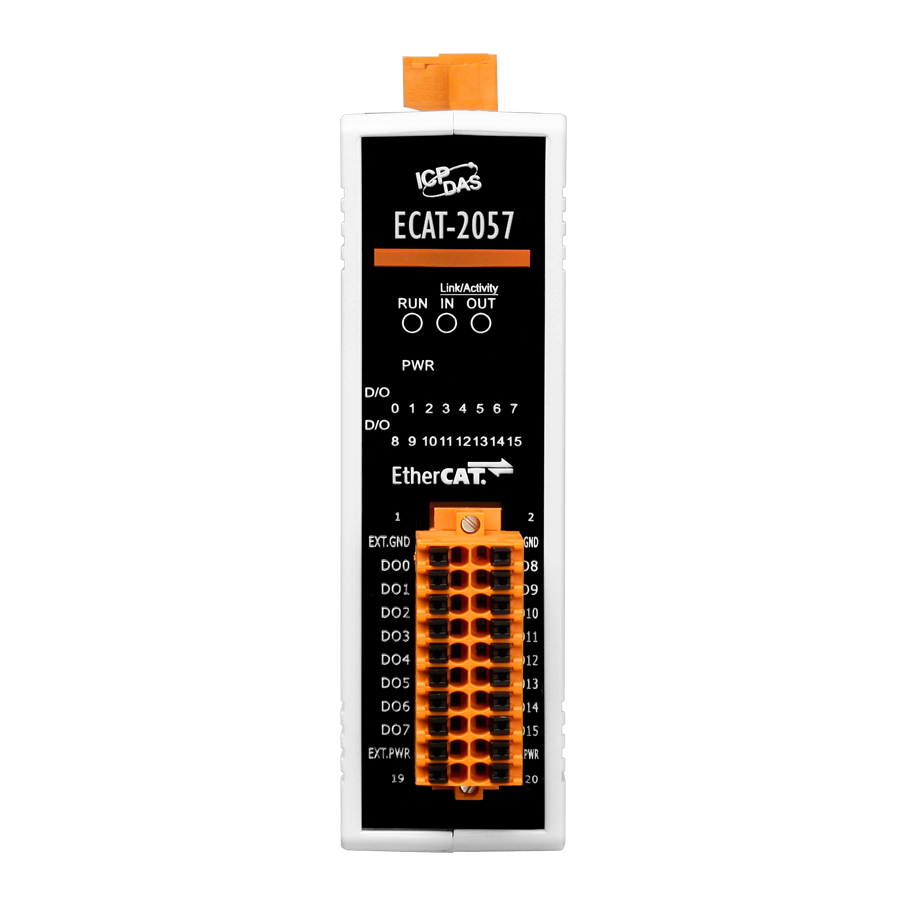

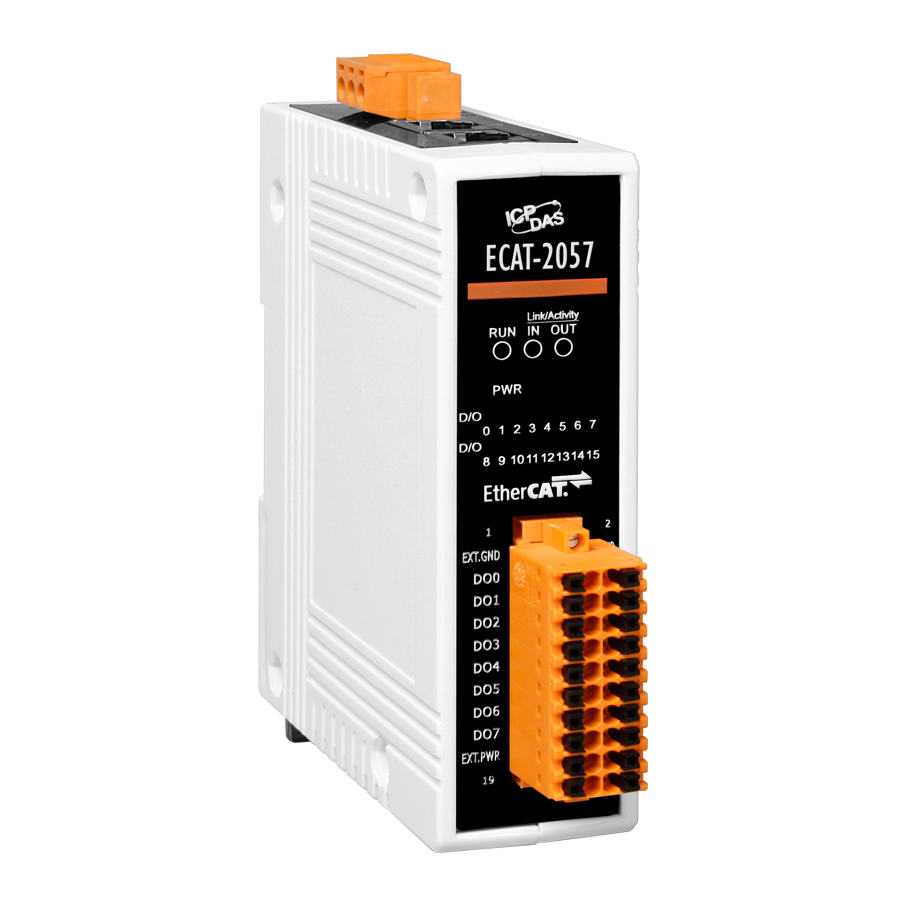

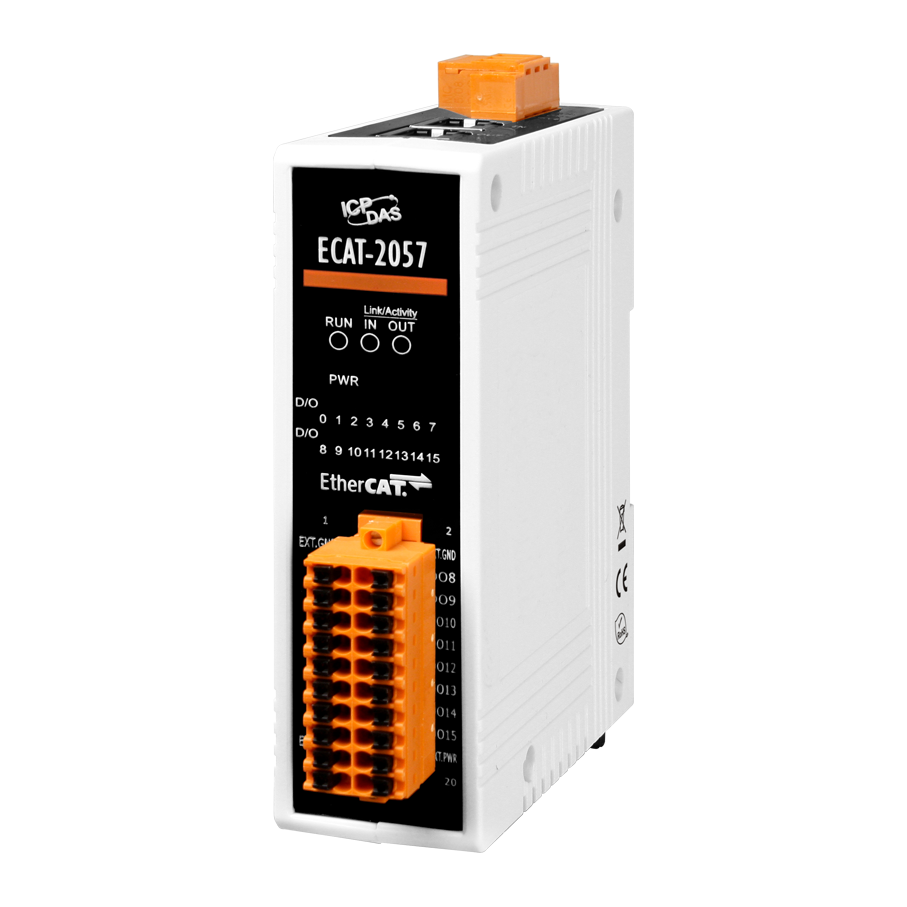

Модуль ECAT-2057 CR EtherCAT Slave I/O Module with Isolated 16-ch DO(RoHS)

Модуль ECAT-2057 CR от компании ICP DAS представляет собой устройство ввода-вывода EtherCAT Slave, оснащённое 16 изолированными каналами дискретного вывода типа «открытый коллектор» (Source). Этот модуль предназначен для интеграции в системы промышленной автоматизации, обеспечивая эффективное управление и мониторинг цифровых сигналов в реальном времени.

Ключевые технические особенности модуля включают:

• Два порта Ethernet 10/100 Base T(X) с разъёмами RJ45 — обеспечивают надёжное и быстрое соединение с управляющими системами, поддерживая расстояние между станциями до 100 метров при использовании кабеля 100BASE-TX.
• Рабочее напряжение от 10 до 30 В постоянного тока — позволяет использовать модуль в различных промышленных электросетях.
• Широкий диапазон рабочих температур от -25 до +75°C — гарантирует стабильную работу устройства в условиях экстремальных температур.
• Пластиковый корпус — обеспечивает защиту внутренних компонентов и лёгкость монтажа.
• Монтаж на DIN-рейку — упрощает установку и обслуживание в распределительных щитах и шкафах управления.
• Защита от выбросов напряжения (IEC 61000-4-5): 1 кВ Class A — повышает устойчивость устройства к электромагнитным помехам.
• Защита от электростатических разрядов (IEC 61000-4-2): ±4 кВ для каждого канала — снижает риск повреждения устройства при воздействии статического электричества.
• Защита от быстрых переходных процессов (IEC 61000-4-4): ±1 кВ для линии питания и канала связи — обеспечивает дополнительную надёжность в условиях индустриальных помех.

Модуль ECAT-2057 CR предназначен для использования в различных областях промышленной автоматизации, включая:

• Системы управления технологическими процессами — для мониторинга и управления цифровыми сигналами в реальном времени.
• Робототехнику — в качестве интерфейса между управляющими системами и исполнительными механизмами.
• Системы сбора данных — для интеграции с различными датчиками и исполнительными устройствами.
• Промышленные машины и оборудование — для расширения возможностей управления и мониторинга.

Преимущества модуля ECAT-2057 CR включают:

• Высокая степень изоляции — напряжение изоляции составляет 3750 В, что повышает надёжность работы в сложных электрических средах.
• Гибкость подключения — поддержка соединения «каскадом» (daisy chain) позволяет легко расширять систему без необходимости прокладки дополнительных кабелей.
• Совместимость с EtherCAT — обеспечивает интеграцию с широким спектром устройств и систем, поддерживающих этот протокол.
• Устойчивость к внешним воздействиям — защита от электромагнитных помех и статического электричества гарантирует надёжную работу в промышленных условиях.

Модуль ECAT-2057 CR является надёжным и эффективным решением для интеграции в системы промышленной автоматизации, обеспечивая высокую степень изоляции, гибкость подключения и совместимость с современными промышленными протоколами.

Основные характеристики:
