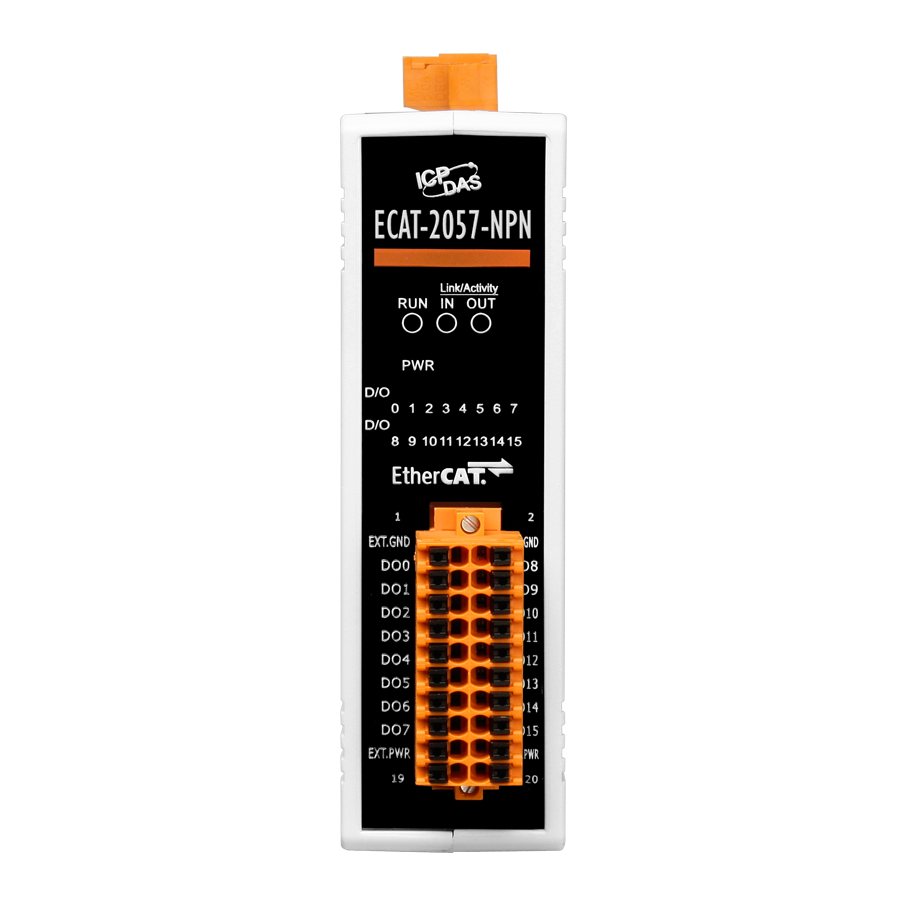

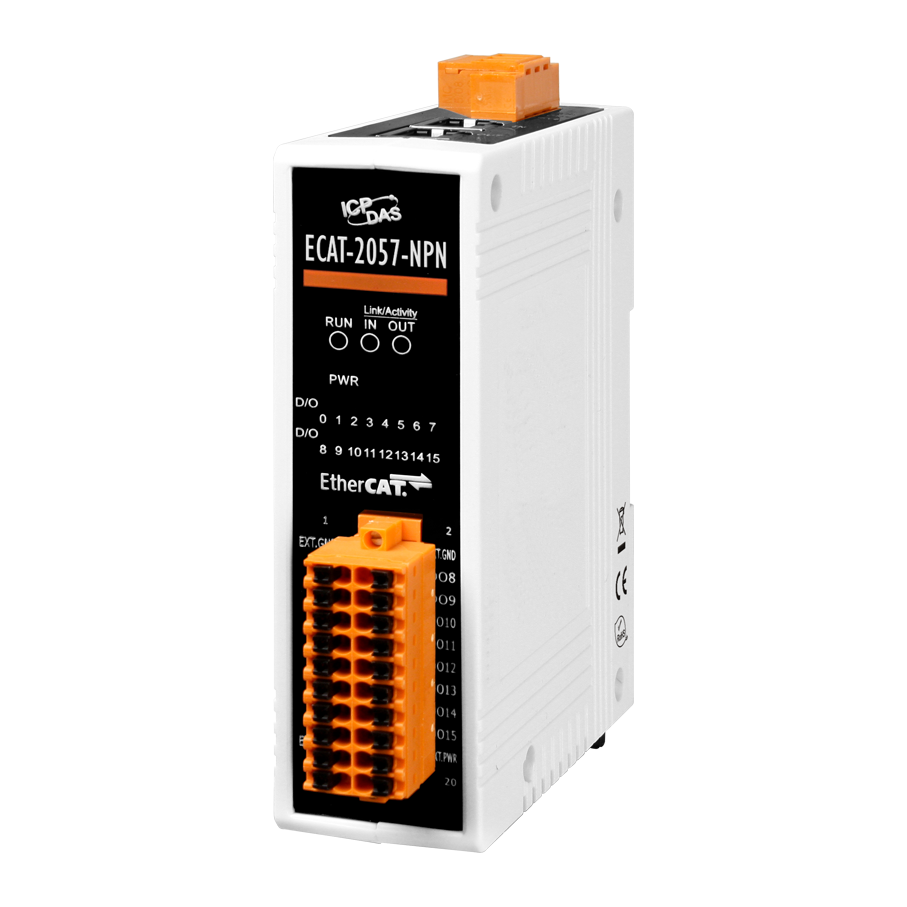

Модуль ECAT-2057-NPN CR от компании ICP DAS представляет собой промышленный модуль ввода-вывода, оснащённый 16 изолированными каналами дискретного вывода с открытым коллектором (Sink). Этот модуль предназначен для интеграции в системы автоматизации, использующие протокол EtherCAT, обеспечивая эффективное управление цифровыми устройствами в реальном времени.
Ключевые технические особенности модуля ECAT-2057-NPN CR включают:
- Количество каналов дискретного вывода: 16
- Тип каналов: Открытый коллектор (Sink)
- Напряжение нагрузки: +3,5 ~ +30 В постоянного тока
- Максимальная нагрузка на канал: 100 мА
- Напряжение изоляции: 3750 В переменного тока
- Порты Ethernet: 2 x RJ-45 (10/100 Base T(X))
- Протоколы Ethernet: EtherCAT
- Рабочее напряжение: 10 ~ 30 В постоянного тока
- Потребление тока: 4 Вт
- Габаритные размеры: 110 x 90 x 33 мм
- Монтаж: На DIN-рейку
- Рабочая температура: -25 ~ +75 °C
- Температура хранения: -30 ~ +80 °C
- Рабочая влажность: 10 ~ 90%, без конденсации
- Защита от выброса напряжения (IEC 61000-4-5): 1 кВ Class A
- Защита EFT (IEC 61000-4-4): ±1 кВ для линии питания и канала связи
- Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала
Модуль ECAT-2057-NPN CR предназначен для применения в различных областях промышленности, включая:
- Семикондукторное оборудование
- Металлообработка
- Упаковка
- Литьё под давлением
- Системы сборки
- Печатные машины
- Робототехника
Благодаря поддержке протокола EtherCAT, модуль обеспечивает высокоскоростную и надёжную передачу данных, что делает его идеальным для интеграции в системы автоматизации, требующие быстрого отклика и точного управления. Возможность подключения до 100 метров между станциями (100BASE-TX) и поддержка соединения "каскадом" (daisy chain) позволяют гибко строить распределённые системы управления.
Преимущества модуля ECAT-2057-NPN CR включают:
- Высокая степень изоляции: Напряжение изоляции 3750 В переменного тока обеспечивает защиту от электрических помех и повышает надёжность системы.
- Широкий диапазон рабочих температур: От -25 до +75 °C, что позволяет использовать модуль в различных климатических условиях.
- Компактные размеры: Габариты 110 x 90 x 33 мм облегчают монтаж в ограниченных пространствах.
- Надёжная защита: Соответствие стандартам IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5 гарантирует устойчивость к электромагнитным помехам и выбросам напряжения.
Модуль ECAT-2057-NPN CR совместим с другими устройствами, поддерживающими протокол EtherCAT, что обеспечивает лёгкую интеграцию в существующие системы автоматизации. Его конструктивные особенности и технические характеристики делают его надёжным решением для реализации эффективных и масштабируемых систем управления в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 110 x 90 x 33 |
| Потребление тока | 4 Вт |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Защита от выброса напряжения (IEC 61000-4-5) | 1 кВ Class A |
| Защита EFT (IEC 61000-4-4) | ±1 кВ для линии питания и канала связи |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Количество каналов дискретного вывода | 16 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор' |
| Напряжение изоляции, В | 3750 |
| Напряжение нагрузки | +3.5 ~ +30 В пост. |
| Максимальная нагрузка на канал | 100 мА |
| Модуль ввода-вывода EtherCAT | Да |
