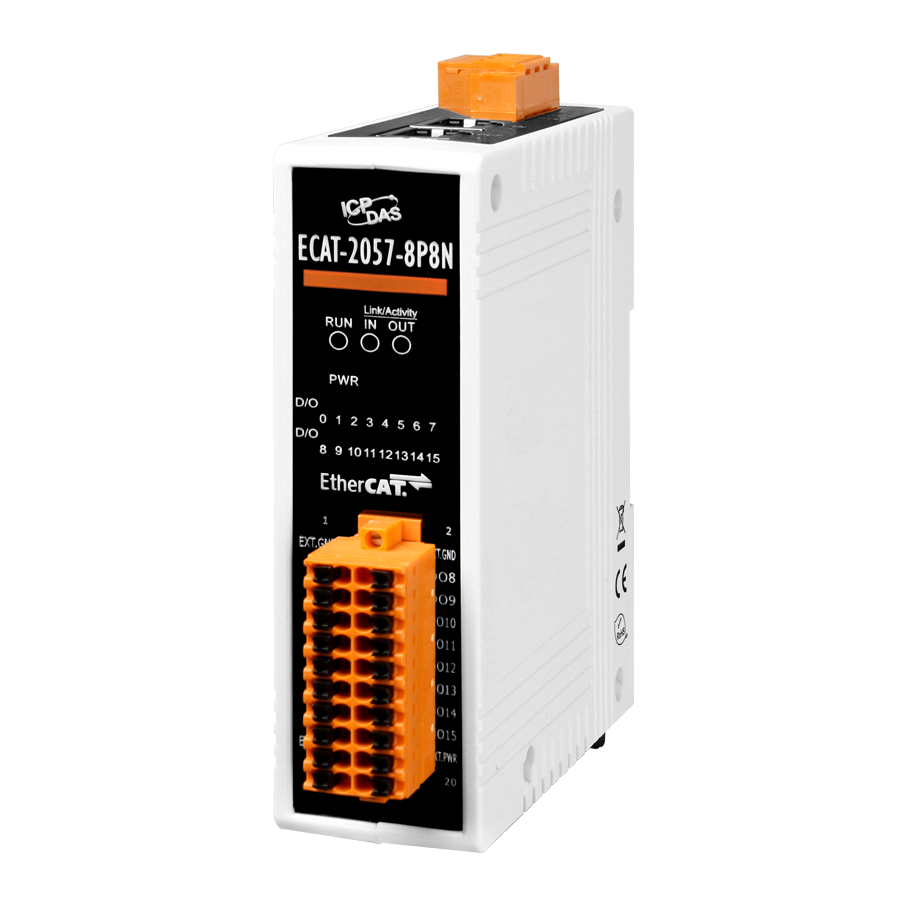

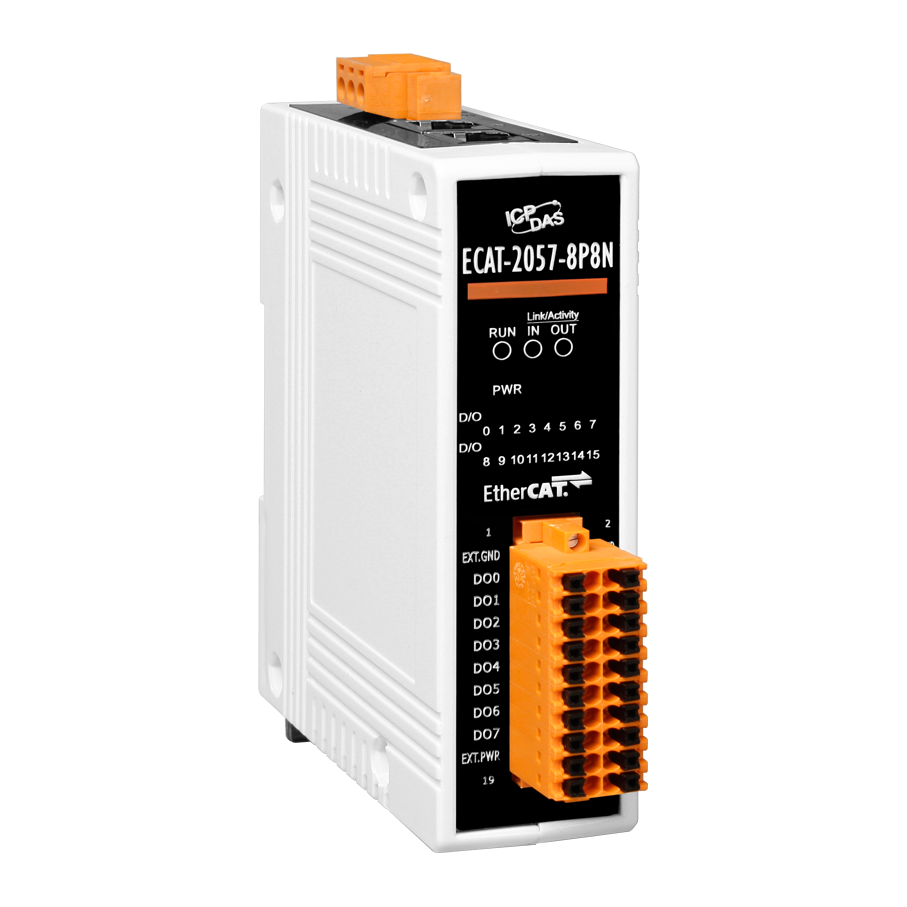

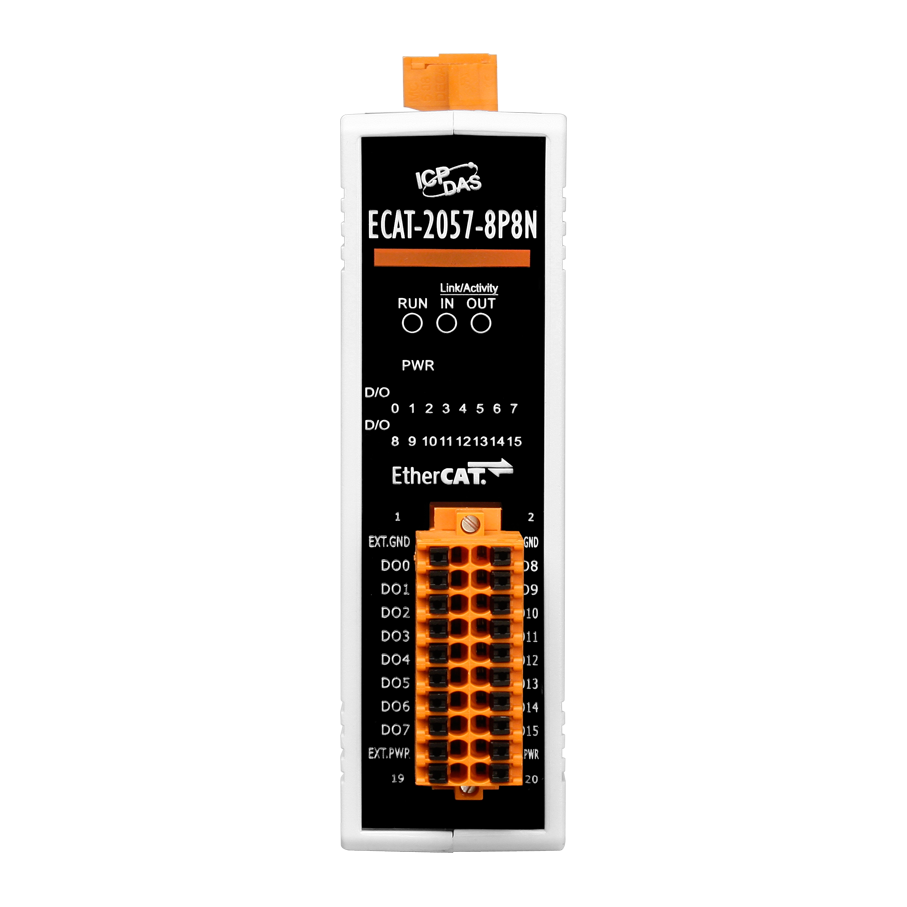

Модуль ECAT-2057-8P8N CR EtherCAT Slave I/O Module with Isolated 16-ch DO(RoHS)

Модуль ECAT-2057-8P8N CR от компании ICP DAS представляет собой промышленный модуль ввода-вывода, оснащённый 16 изолированными цифровыми выходами, разделёнными на 8 каналов типа Source (PNP) и 8 каналов типа Sink (NPN). Это устройство предназначено для интеграции в системы автоматизации, использующие протокол EtherCAT, обеспечивая эффективное управление цифровыми сигналами в реальном времени.

Ключевые технические особенности модуля включают:

• Два порта Ethernet 10/100 Base T(X) с разъёмами RJ45 для подключения к сети EtherCAT, поддерживающие расстояние между станциями до 100 метров при использовании кабеля 100BASE-TX.
• Гибкость подключения благодаря поддержке соединения "шлейф" (daisy chain), что упрощает монтаж и расширение системы.
• Защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2, обеспечивая надёжную работу в промышленных условиях.
• Изоляция входов и выходов с напряжением изоляции 3750 В, что повышает устойчивость устройства к помехам и защищает от перенапряжений.
• Широкий диапазон рабочих температур от -25°C до +75°C и рабочая влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Пластиковый корпус с габаритами 110 x 90 x 33 мм, предназначенный для монтажа на DIN-рейку, обеспечивая компактность и удобство установки.

Модуль ECAT-2057-8P8N CR находит применение в различных областях промышленности, включая:

• Системы автоматизации для управления цифровыми сигналами в реальном времени.
• Производственные линии для мониторинга и управления процессами.
• Энергетические объекты для контроля и управления оборудованием.
• Системы безопасности для интеграции с датчиками и исполнительными механизмами.

Преимущества использования модуля ECAT-2057-8P8N CR включают:

• Высокая надёжность благодаря изолированным каналам и защите от электромагнитных помех.
• Гибкость установки благодаря поддержке различных топологий сети и компактному монтажу на DIN-рейку.
• Устойчивость к внешним воздействиям благодаря широкому диапазону рабочих температур и защитным характеристикам.
• Совместимость с EtherCAT обеспечивает интеграцию с другими устройствами, поддерживающими этот протокол, и упрощает расширение системы.

Модуль ECAT-2057-8P8N CR является надёжным и эффективным решением для интеграции цифровых выходов в системы автоматизации, требующие высокой скорости передачи данных и устойчивости к внешним воздействиям.
