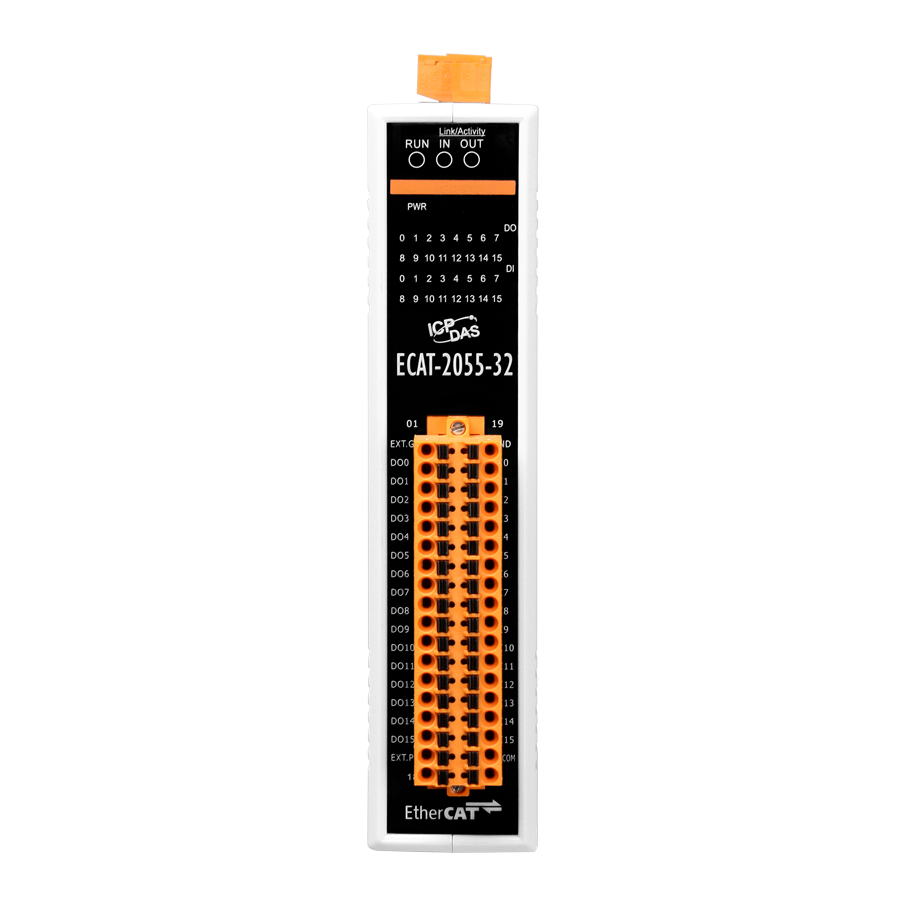

Модуль ECAT-2055-32 CR от ICP DAS представляет собой устройство ввода-вывода, поддерживающее протокол EtherCAT, предназначенное для интеграции в системы автоматизации и управления. Он оснащён 16 каналами дискретного ввода и 16 каналами дискретного вывода, обеспечивая эффективное взаимодействие с различными промышленными устройствами.
Ключевые технические особенности модуля включают:
- Дискретный ввод: 16 каналов с изоляцией до 3750 В, поддерживающие типы сухого контакта (Source) и влажного контакта (Sink/Source). Логический уровень 0 для сухого контакта — открытый, для влажного контакта — до +4 В постоянного тока; логический уровень 1 для сухого контакта — замкнут на GND, для влажного контакта — от +10 до +50 В постоянного тока.
- Дискретный вывод: 16 каналов с открытым коллектором (Sink), максимальная нагрузка на канал — 700 мА, напряжение нагрузки от +3,5 до +50 В постоянного тока.
- Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока, потребление тока — 4 Вт.
- Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -30 до +80°C, рабочая влажность от 10 до 90% без образования конденсата.
- Защита: Защита от выброса напряжения (IEC 61000-4-5) — 1 кВ Class A; защита EFT (IEC 61000-4-4) — ±1 кВ для линии питания и канала связи; защита ESD (IEC 61000-4-2) — ±4 кВ для каждого канала.
- Монтаж: На DIN-рейку, габаритные размеры — 140 x 112,2 x 31 мм.

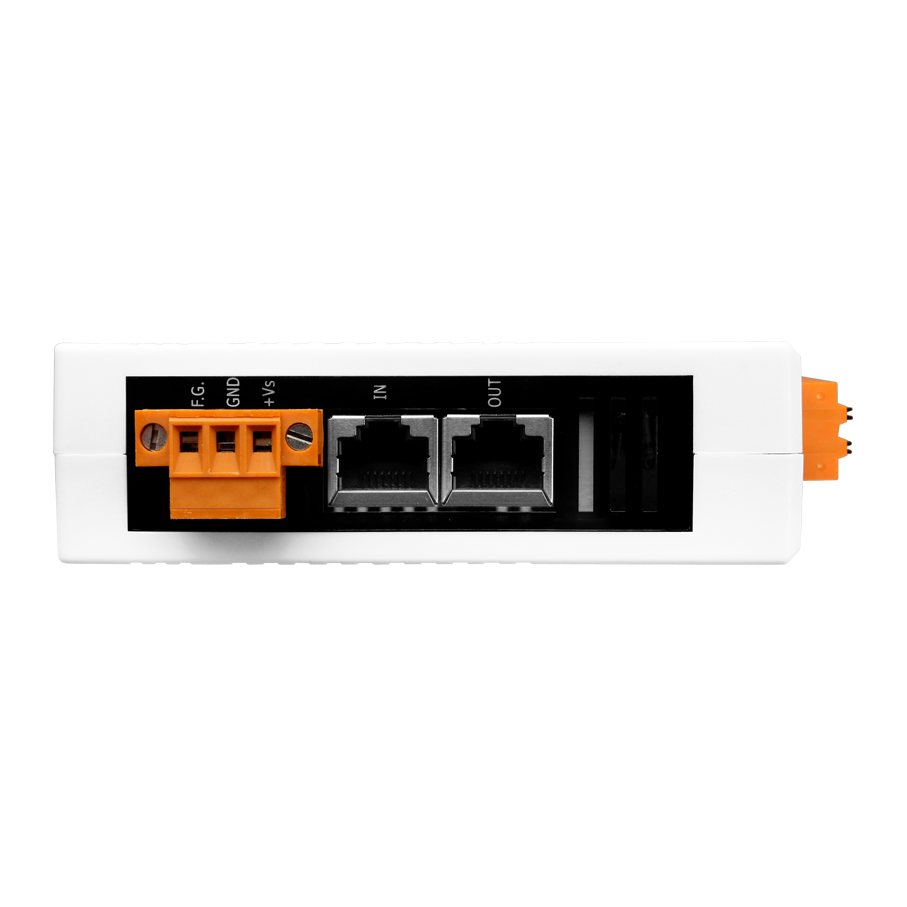

- Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) (разъём RJ45), поддержка протокола EtherCAT, максимальное расстояние между станциями — 100 м (100BASE-TX).
Модуль ECAT-2055-32 CR предназначен для использования в системах автоматизации, где требуется надёжный и быстрый обмен данными между устройствами. Он идеально подходит для интеграции в промышленные контроллеры, системы управления технологическими процессами, а также в решения для мониторинга и управления оборудованием на предприятиях различных отраслей.
Преимущества модуля включают:
- Высокая изоляция: Защита входных и выходных каналов от перенапряжений и электромагнитных помех, что повышает надёжность системы.
- Гибкость подключения: Поддержка различных типов контактов (сухой и влажный), что обеспечивает совместимость с широким спектром промышленного оборудования.
- Устойчивость к внешним воздействиям: Широкий диапазон рабочих температур и влажности позволяет использовать модуль в различных климатических условиях.
- Простота монтажа: Компактные размеры и возможность монтажа на DIN-рейку облегчают установку и интеграцию в существующие системы.
Модуль ECAT-2055-32 CR обеспечивает эффективную и надёжную интеграцию в системы автоматизации, способствуя повышению производительности и безопасности промышленных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 140 x 112.2 x 31 |
| Потребление тока | 4 Вт |
| Количество каналов дискретного ввода | 16 |
| Напряжение изоляции, В | 3750 |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Защита от выброса напряжения (IEC 61000-4-5) | 1 кВ Class A |
| Защита EFT (IEC 61000-4-4) | ±1 кВ для линии питания и канала связи |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Количество каналов дискретного вывода | 16 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Максимальная нагрузка на канал | 700 мА |
| Модуль ввода-вывода EtherCAT | Да |
