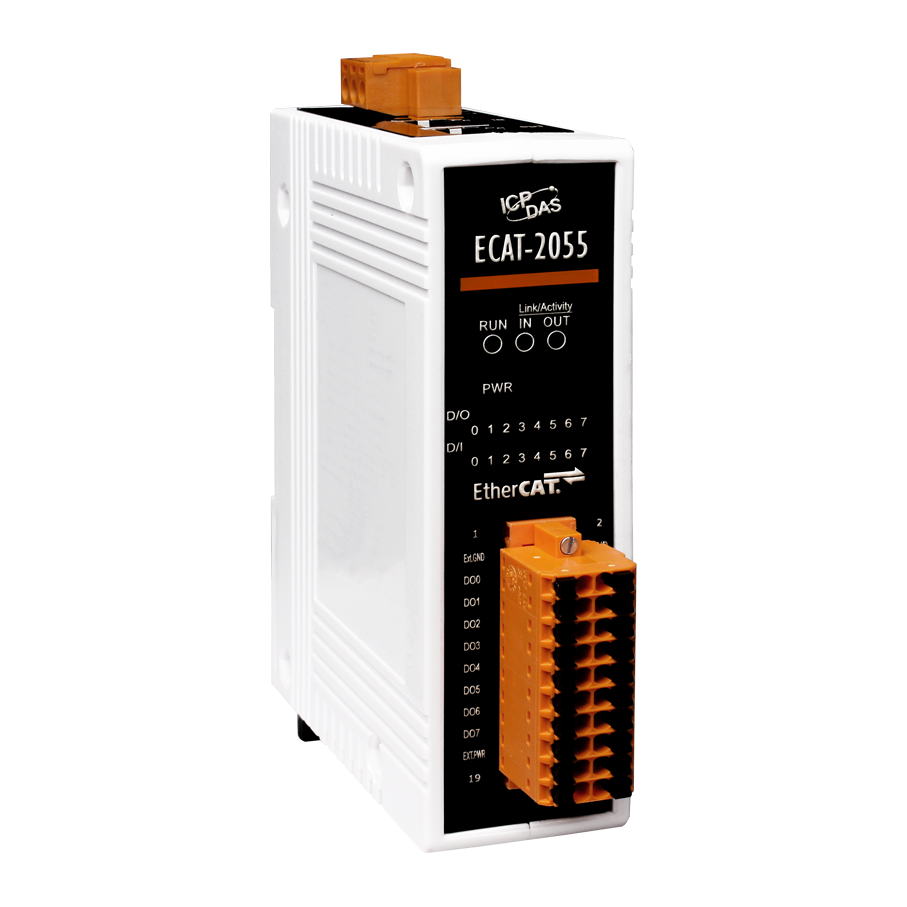

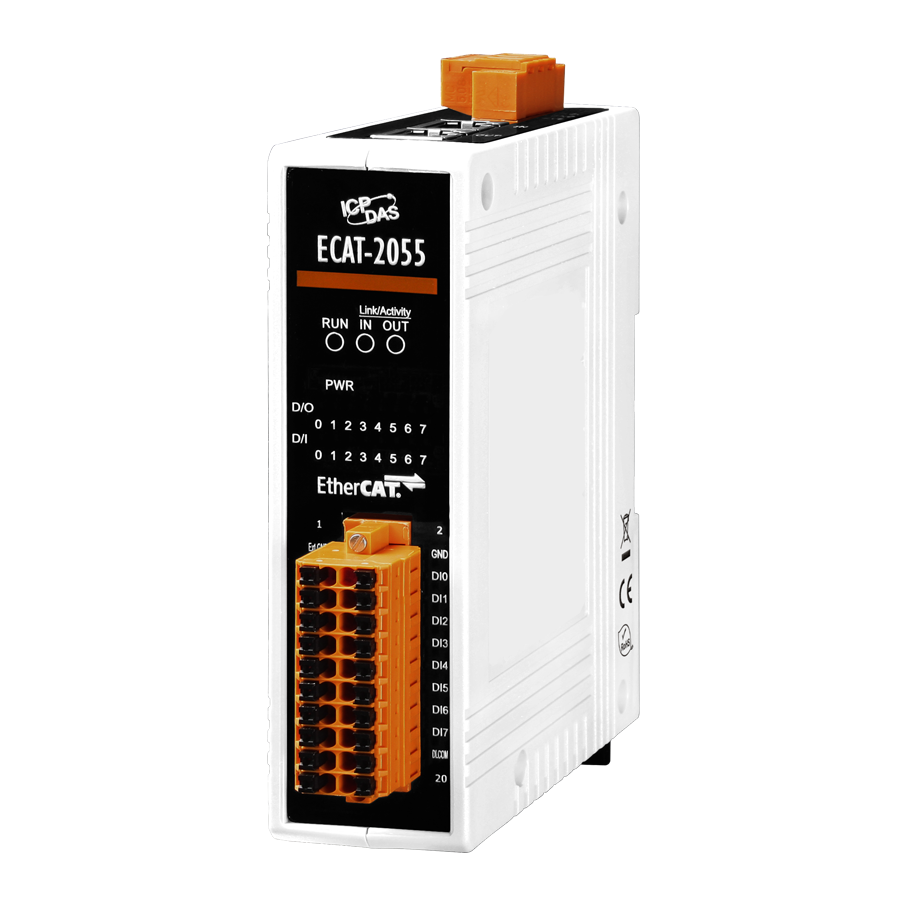

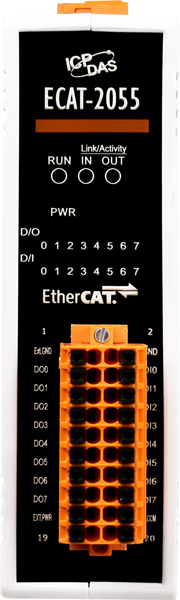

Модуль ECAT-2055 CR от ICP DAS представляет собой EtherCAT-совместимый модуль ввода-вывода, оснащённый 8 изолированными каналами цифрового ввода и 8 каналами цифрового вывода. Это устройство предназначено для интеграции в промышленные системы автоматизации, требующие надёжного и быстрого обмена данными.
Ключевые технические особенности модуля включают:
- Цифровые входы: 8 каналов, поддерживающих как сухие, так и влажные контакты (тип Sink/Source, NPN/PNP). Напряжение включения для сухих контактов — близкое к GND, для влажных — от +10 В до +50 В; напряжение выключения для сухих контактов — открытый контакт, для влажных — до +4 В.
- Цифровые выходы: 8 каналов с открытым коллектором (тип Sink, NPN). Напряжение нагрузки от +3,5 В до +50 В, максимальный ток на канал — 700 мА.
- Изоляция: Входы и выходы изолированы на уровне 3750 В постоянного тока и 3750 В переменного тока соответственно, что обеспечивает защиту от электромагнитных помех и повышает надёжность работы устройства в сложных промышленных условиях.

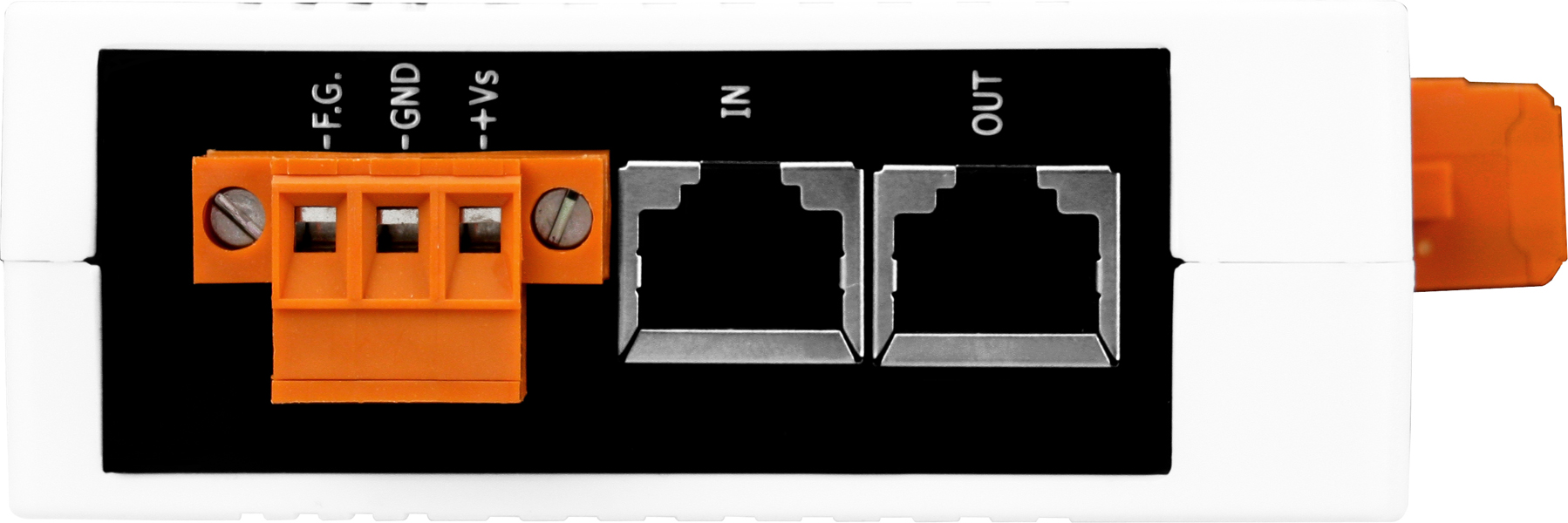

- Интерфейс EtherCAT: Два порта RJ-45, поддерживающие стандарты 10/100 BASE-TX Ethernet, обеспечивают высокоскоростную связь с управляющими системами и другими устройствами сети EtherCAT. Максимальное расстояние между станциями — 100 м. Возможность организации резервирования каналов связи или создания более сложных топологий сети.
- Питание: Рабочее напряжение от +10 В до +30 В постоянного тока, потребляемая мощность — до 4 Вт, что делает устройство совместимым с различными промышленными системами электропитания.
- Условия эксплуатации: Рабочая температура от -25°C до +75°C, температура хранения от -30°C до +80°C, влажность от 10% до 90% без конденсации, что подтверждает устойчивость устройства к негативным факторам окружающей среды.
- Защита: Устройство оснащено защитой от электростатических разрядов (ESD) до ±4 кВ для каждого канала, защитой от быстрых переходных процессов (EFT) и импульсных помех (Surge) согласно стандартам IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5 соответственно.
- Монтаж: Компактные габариты (110 x 90 x 33 мм) и пластиковый корпус позволяют устанавливать модуль на DIN-рейку, обеспечивая удобство монтажа в ограниченных пространствах.
Модуль ECAT-2055 CR идеально подходит для применения в различных областях промышленной автоматизации, включая:
- Системы управления роботизированными линиями;
- Оборудование для упаковки;
- Системы управления в полиграфической промышленности;
- Оборудование для обработки полупроводников;
- Системы управления в металлургии;
- Оборудование для литья под давлением;
- Системы сборки и монтажа.
Благодаря поддержке EtherCAT и возможности организации цепочечной установки, модуль ECAT-2055 CR обеспечивает гибкость в проектировании и снижает затраты на инфраструктуру и эксплуатацию. Изолированные входы и выходы защищают систему от вредных помех и внешних воздействий, повышая надёжность работы. LED-индикаторы состояния I/O позволяют оперативно отслеживать работу устройства, а подтверждение соответствия инструментам тестирования EtherCAT гарантирует совместимость с различными мастерами EtherCAT и конфигураторами, упрощая интеграцию в существующие системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 110 x 90 x 33 |
| Потребление тока | 4 Вт |
| Количество каналов дискретного ввода | 8 |
| Напряжение изоляции, В | 3750 |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Защита от выброса напряжения (IEC 61000-4-5) | 1 кВ Class A |
| Защита EFT (IEC 61000-4-4) | ±1 кВ для линии питания и канала связи |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор' |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Максимальная нагрузка на канал | 700 мА |
| Модуль ввода-вывода EtherCAT | Да |
