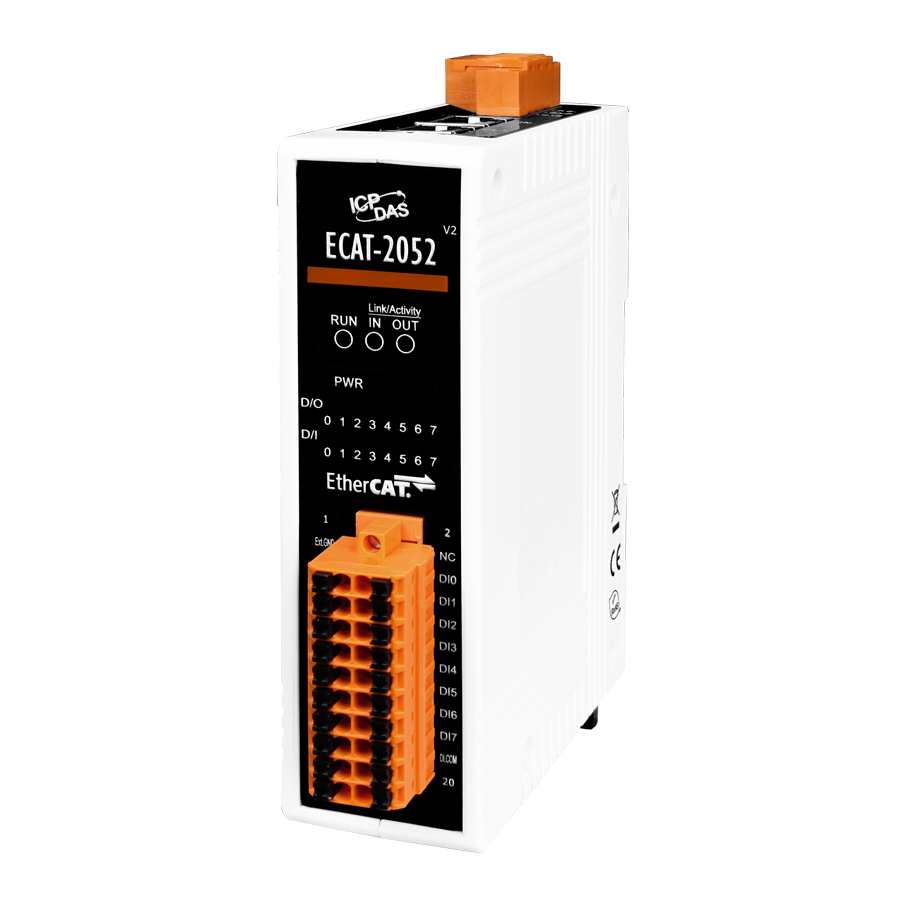

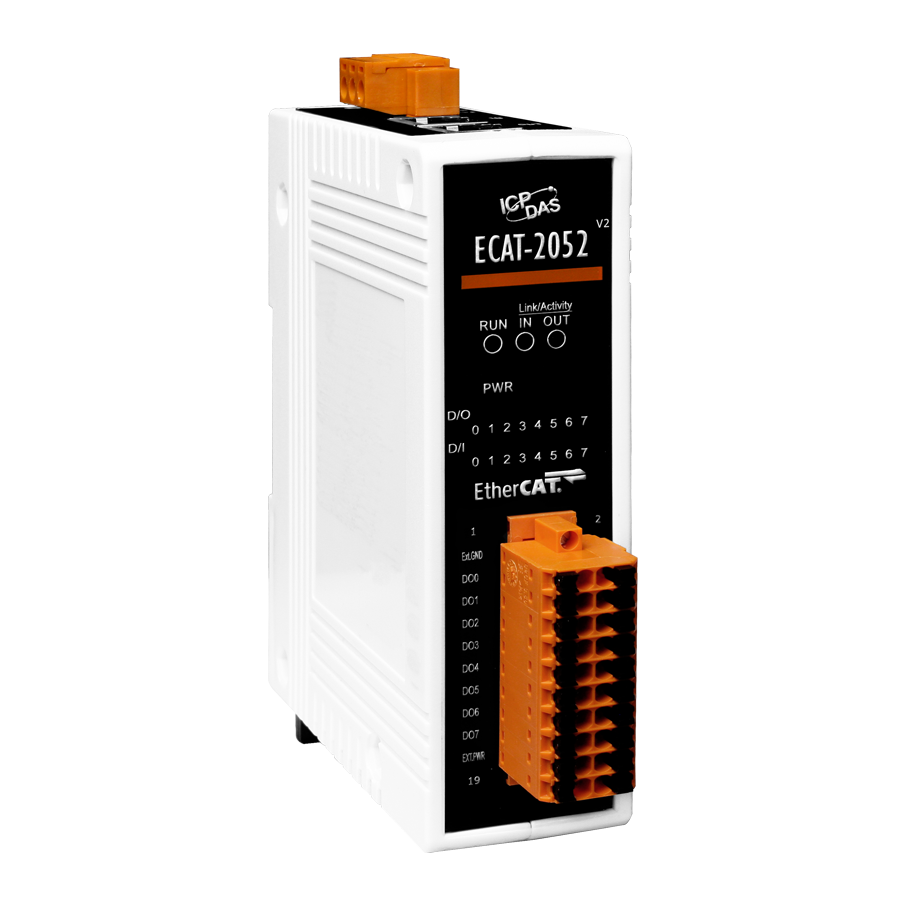

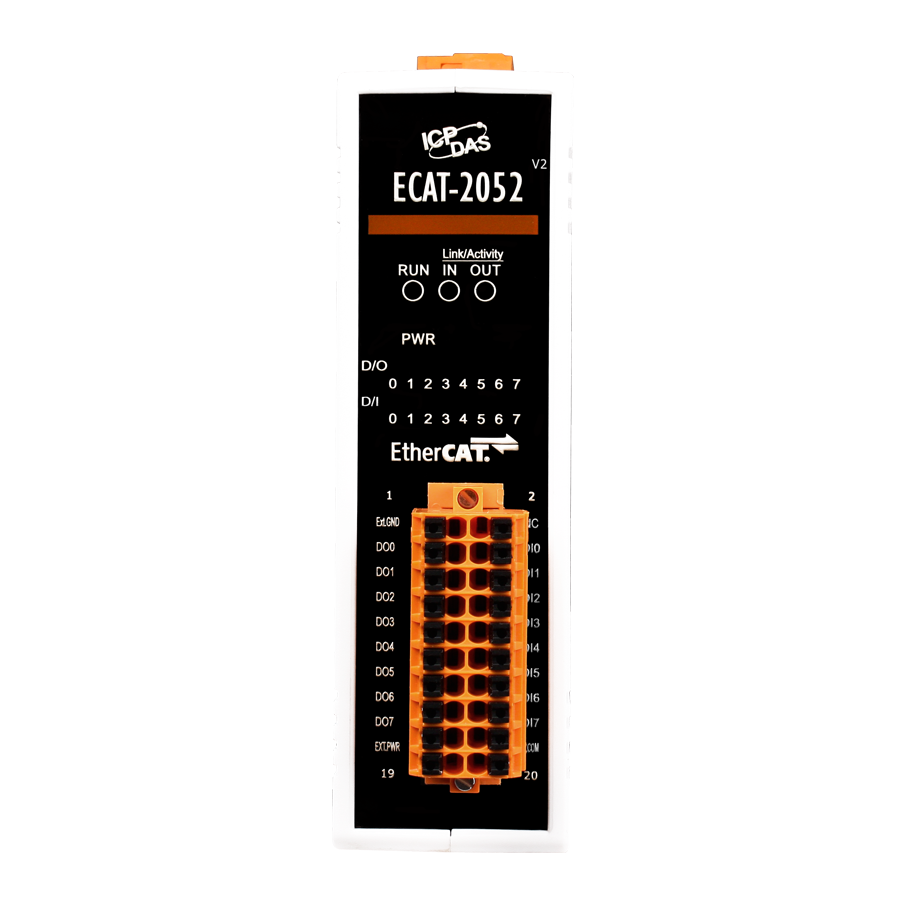

Модуль ECAT-2052 CR EtherCAT Slave I/O Module with Isolated 8-ch DO and 8-ch DI (RoHS)

Модуль ECAT-2052 CR от компании ICP DAS представляет собой устройство ввода-вывода, совместимое с протоколом EtherCAT, оснащённое 8 изолированными каналами дискретного ввода и 8 каналами дискретного вывода. Это решение предназначено для интеграции в промышленные системы автоматизации, обеспечивая эффективное и надёжное взаимодействие между различными компонентами оборудования.

Ключевые технические особенности модуля включают:

• Дискретный ввод: 8 каналов с изоляцией 3750 В, поддерживающих влажные контакты (Sink, Source). Уровни логических сигналов: логический "0" — до +2 В, логический "1" — от +3,5 до +50 В.
• Дискретный вывод: 8 каналов с открытым коллектором (Source, PNP), максимальная нагрузка на канал — 100 мА. Напряжение нагрузки: от +3,5 до +50 В постоянного тока.

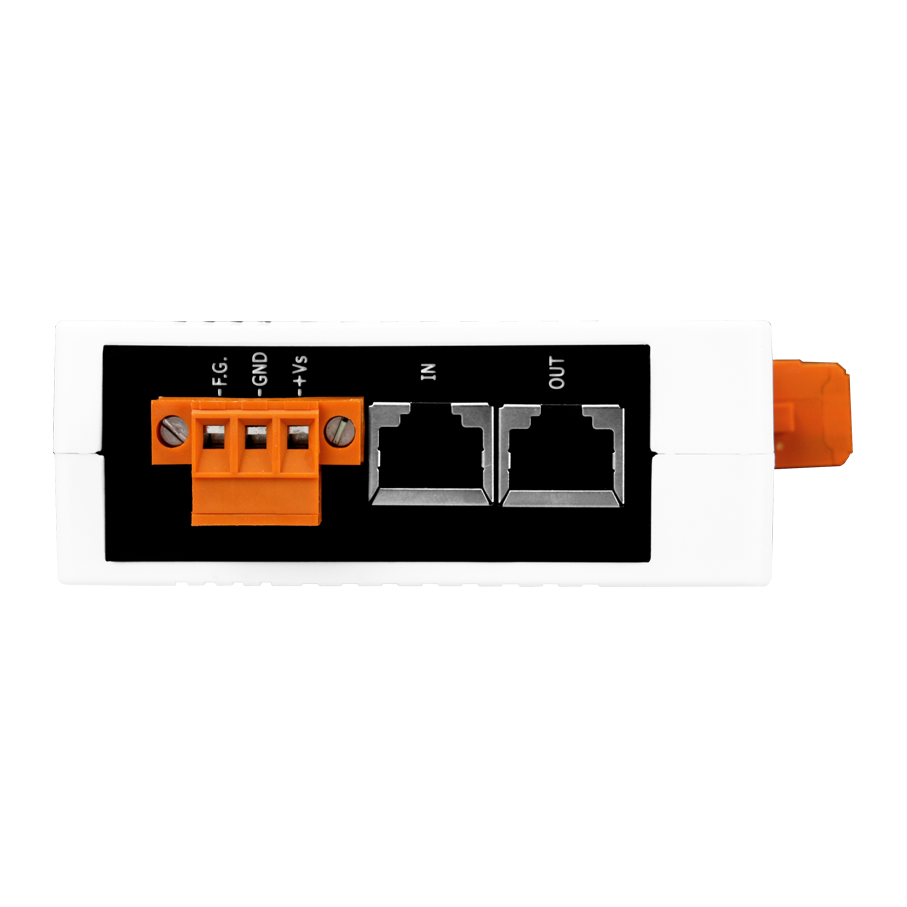

• Сетевые интерфейсы: два порта Ethernet 10/100 Base T(X) с разъёмами RJ45, поддерживающие расстояние между станциями до 100 м (100BASE-TX).
• Электропитание: рабочее напряжение от 10 до 30 В постоянного тока, потребление тока — 4 Вт.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, влажность от 10 до 90% без конденсации.
• Защита: защита от выбросов напряжения (IEC 61000-4-5) — 1 кВ Class A; защита от электростатических разрядов (IEC 61000-4-2) — ±4 кВ для каждого канала; защита от быстрых транзиентов (IEC 61000-4-4) — ±1 кВ для линии питания и канала связи.
• Конструктивные особенности: пластиковый корпус, монтаж на DIN-рейку, габаритные размеры 110 x 90 x 33 мм.

Модуль ECAT-2052 CR предназначен для использования в различных областях промышленной автоматизации, включая:

• Системы управления полупроводниковым оборудованием;
• Производственные линии по обработке металлов;
• Оборудование для упаковки и фасовки;
• Системы управления в литейных и прессовых цехах;
• Автоматизация процессов в печатной промышленности;
• Роботизированные комплексы и системы автоматической сборки.

Преимущества использования модуля ECAT-2052 CR включают:

• Гибкость установки: поддержка различных топологий сети, включая звезду, линию и кольцо, что упрощает интеграцию в существующие системы;
• Высокая степень защиты: изолированные входы и выходы обеспечивают защиту от помех и внешних воздействий, повышая надёжность работы;
• Совместимость: прошёл проверку с использованием инструментов тестирования на соответствие EtherCAT, что гарантирует корректную работу с различными EtherCAT-мастерами и конфигураторами;
• Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку облегчают установку и обслуживание устройства;
• Надёжность: защита от электростатических разрядов, быстрых транзиентов и выбросов напряжения повышает устойчивость модуля к внешним воздействиям.

Модуль ECAT-2052 CR является эффективным решением для интеграции в системы автоматизации, требующие надёжного и гибкого ввода-вывода с поддержкой протокола EtherCAT, обеспечивая высокую степень защиты и совместимость с различным промышленным оборудованием.
