Модуль ECAT-2052-NPN CR EtherCAT Slave I/O Module with Isolated 8-ch DO and 8-ch DI (RoHS)

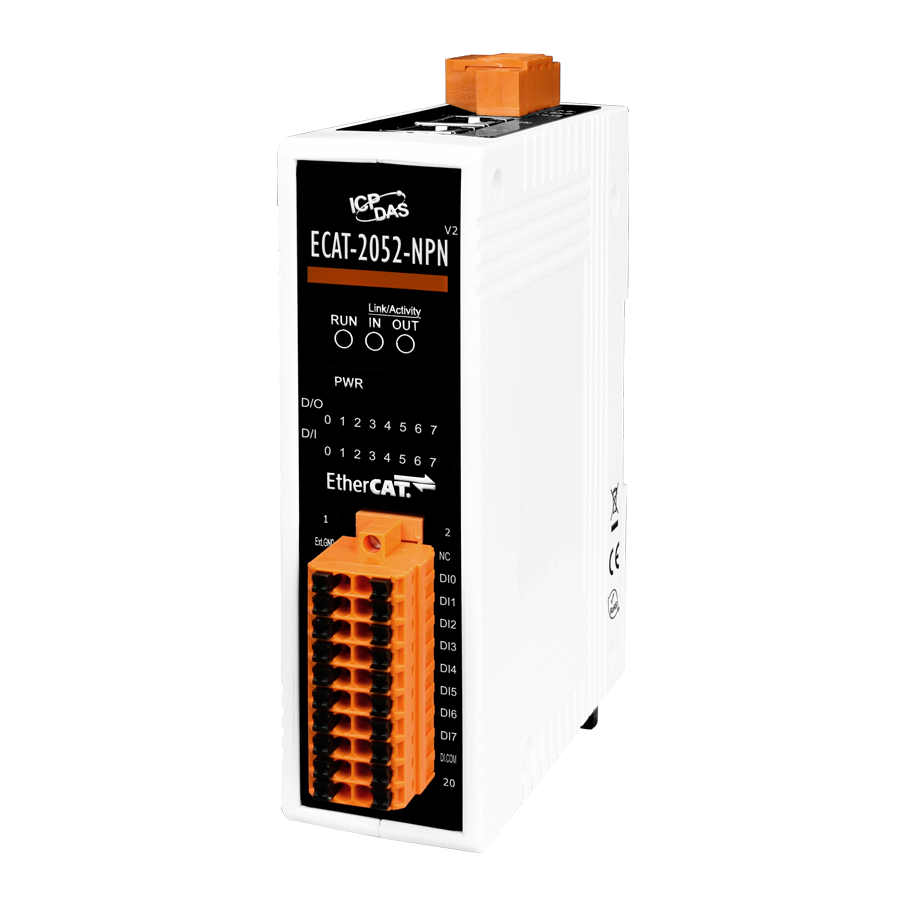

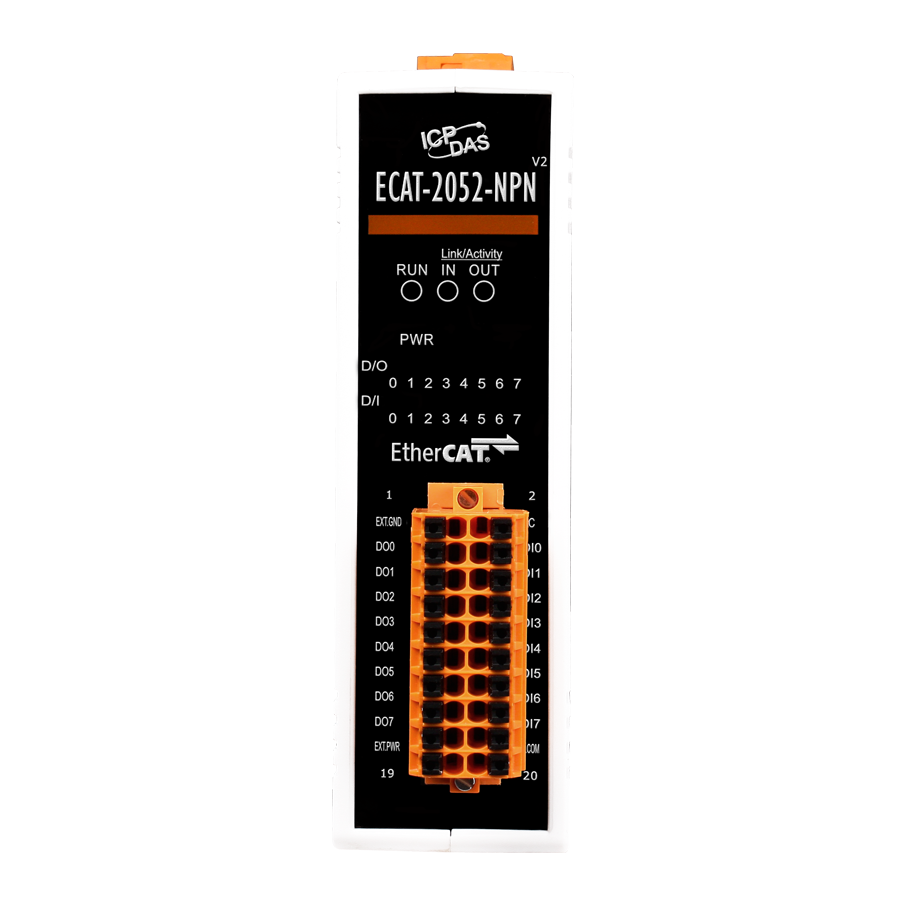

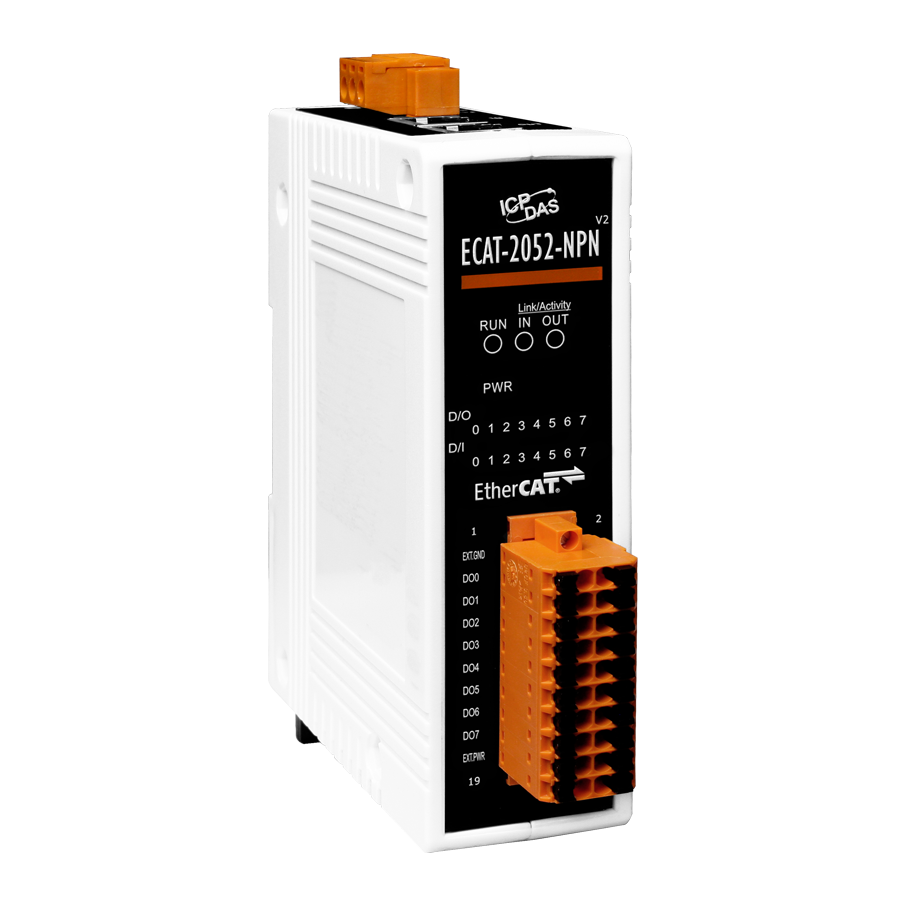

Модуль ECAT-2052-NPN CR от ICP DAS представляет собой устройство ввода-вывода EtherCAT Slave, оснащённое 8 изолированными цифровыми входами и 8 изолированными цифровыми выходами с открытым коллектором (Sink, NPN). Этот модуль предназначен для интеграции в системы промышленной автоматизации, требующие надёжного и быстрого обмена данными между устройствами.

Ключевые технические особенности модуля включают:

• Цифровые входы: 8 каналов с типом контакта "мокрый" (Sink/Source, NPN/PNP). Напряжение логического "0" не превышает +2 В, а логического "1" находится в диапазоне от +3,5 В до +50 В. Изоляция входов составляет 3750 В постоянного тока, что обеспечивает защиту от электромагнитных помех и повышает надёжность работы устройства в сложных промышленных условиях.
• Цифровые выходы: 8 каналов с открытым коллектором (Sink, NPN). Напряжение нагрузки варьируется от +3,5 В до +50 В, при этом максимальный ток на канал составляет 100 мА. Изоляция выходов достигает 3750 В переменного тока, что способствует защите от перенапряжений и повышает долговечность устройства.

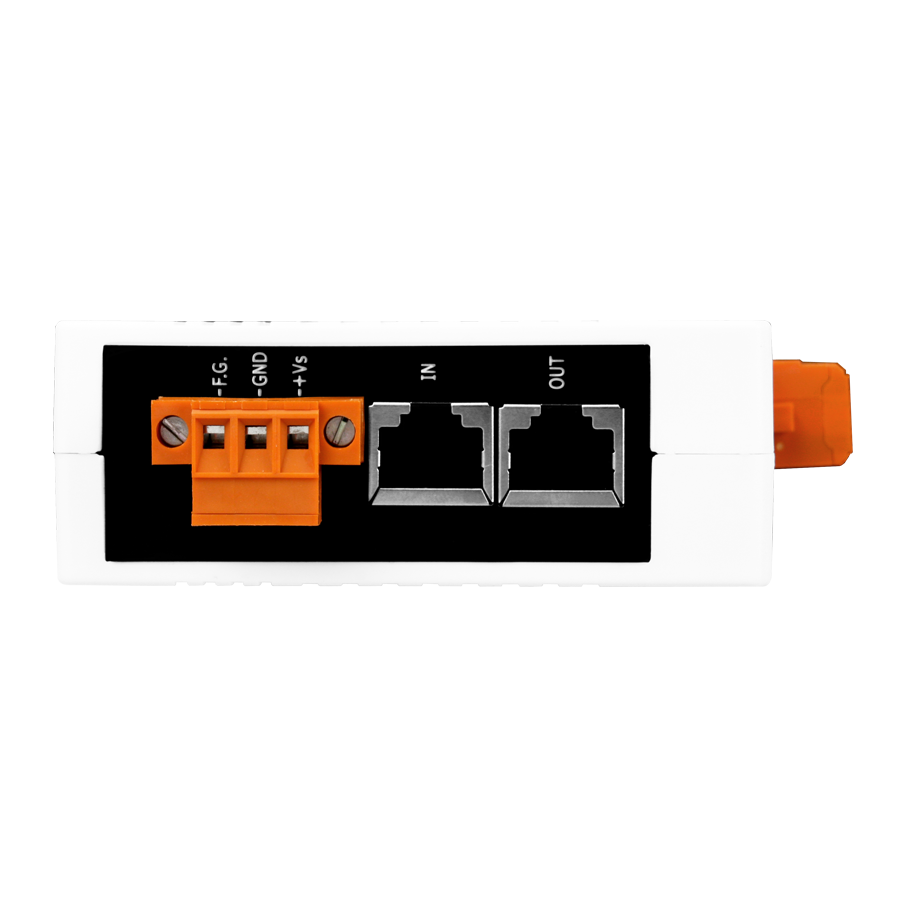

• Сетевые интерфейсы: два порта Ethernet 10/100 Base T(X) с разъёмами RJ45, поддерживающие протокол EtherCAT. Максимальное расстояние между станциями составляет 100 м при использовании кабеля 100BASE-TX, что обеспечивает гибкость в проектировании сетевой инфраструктуры.
• Электропитание: рабочее напряжение от 10 до 30 В постоянного тока с потреблением до 4 Вт, что позволяет эффективно интегрировать модуль в различные системы с ограничениями по энергопотреблению.
• Условия эксплуатации: рабочая температура от -25°C до +75°C и влажность от 10% до 90% без конденсации, что делает устройство пригодным для использования в разнообразных промышленных средах.
• Защита: модуль оснащён защитой от электростатического разряда (ESD) до ±4 кВ для каждого канала, защитой от быстрых перенапряжений (EFT) и импульсных помех (Surge) согласно стандартам IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5, что повышает его надёжность в условиях электромагнитных помех.

Области применения модуля ECAT-2052-NPN CR включают:

• Системы управления в реальном времени: интеграция в системы, требующие быстрого и надёжного обмена данными между устройствами, таких как системы управления технологическими процессами.
• Промышленная автоматизация: использование в качестве интерфейса между различными устройствами и контроллерами в автоматизированных производственных линиях.
• Робототехника: подключение к роботизированным системам для управления и мониторинга их работы.
• Упаковочные машины: интеграция в системы управления упаковочным оборудованием для обеспечения синхронизации и контроля процессов.

Преимущества модуля ECAT-2052-NPN CR включают:

• Гибкость установки: поддержка соединения "каскадом" (daisy chain), что упрощает монтаж и расширение системы без необходимости прокладки дополнительных кабелей.
• Высокая степень изоляции: защита входов и выходов от перенапряжений и электромагнитных помех, что повышает надёжность работы устройства в сложных промышленных условиях.
• Совместимость: поддержка протокола EtherCAT, обеспечивающая интеграцию с широким спектром устройств и систем, соответствующих этому стандарту.
• Устойчивость к внешним воздействиям: защита от электростатических разрядов, быстрых перенапряжений и импульсных помех, что делает устройство надёжным в условиях электромагнитных помех.

Модуль ECAT-2052-NPN CR от ICP DAS является надёжным и эффективным решением для интеграции в системы промышленной автоматизации, требующие изолированных цифровых входов и выходов с поддержкой протокола EtherCAT. Его технические характеристики и возможности обеспечивают высокую производительность и надёжность в различных промышленных приложениях.

Основные характеристики:
