Артикул:
ECAT-2051-32
Характеристики
Полное наименование:
—

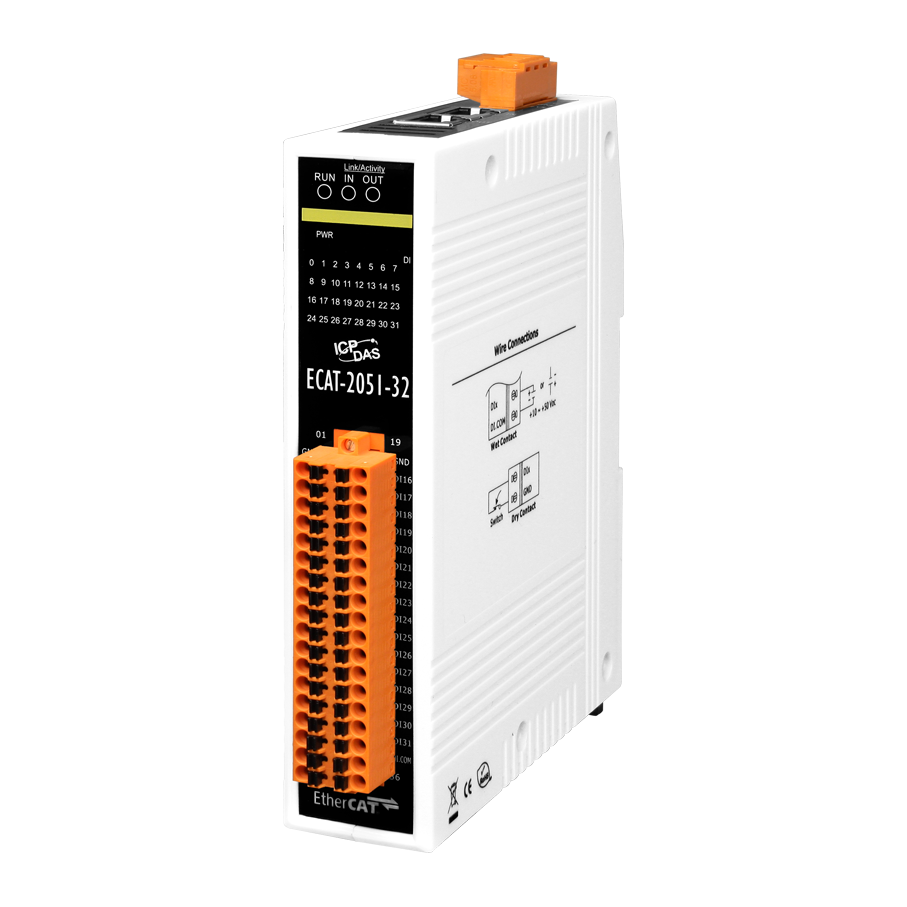

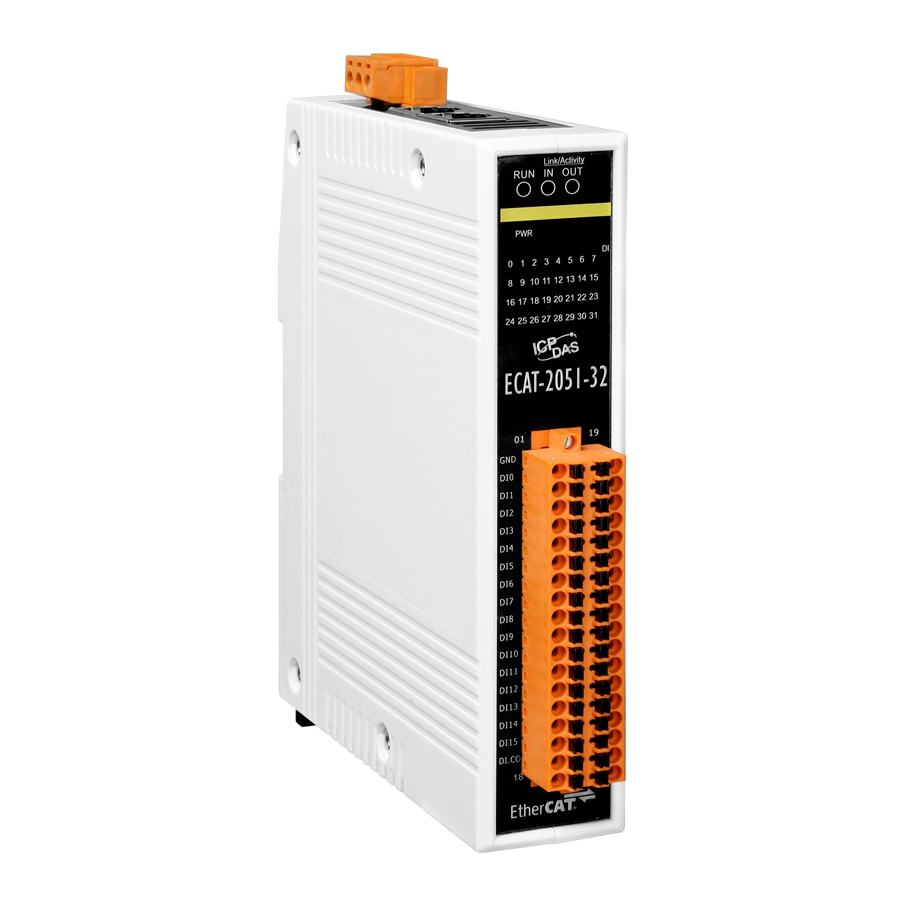

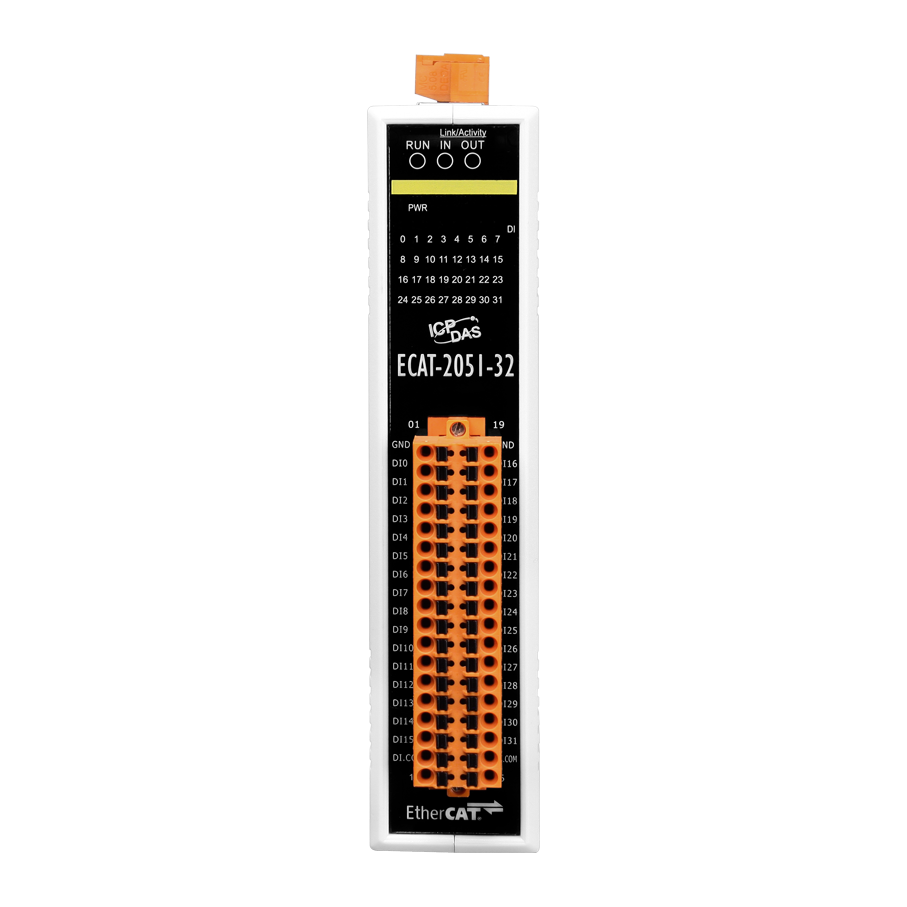

Модуль ECAT-2051-32 CR EtherCAT Slave I/O Module with Isolated 32-ch Digital Inputs (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль ECAT-2051-32 CR от ICP DAS представляет собой устройство ввода-вывода, оснащённое 32 изолированными цифровыми входами и поддерживающее протокол EtherCAT. Это решение предназначено для интеграции в системы промышленной автоматизации, обеспечивая эффективный сбор и обработку сигналов с различных устройств.
Ключевые технические особенности модуля включают:
- Количество каналов ввода: 32 цифровых входа, поддерживающих как сухие, так и влажные контакты (NPN/PNP).
- Уровни логических сигналов: логический "0" — 0–4 В; логический "1" — 10–50 В для влажных контактов; открытый контакт для сухих контактов.
- Изоляция входов: 3750 В между каналами и логикой, обеспечивающая защиту от электромагнитных помех.

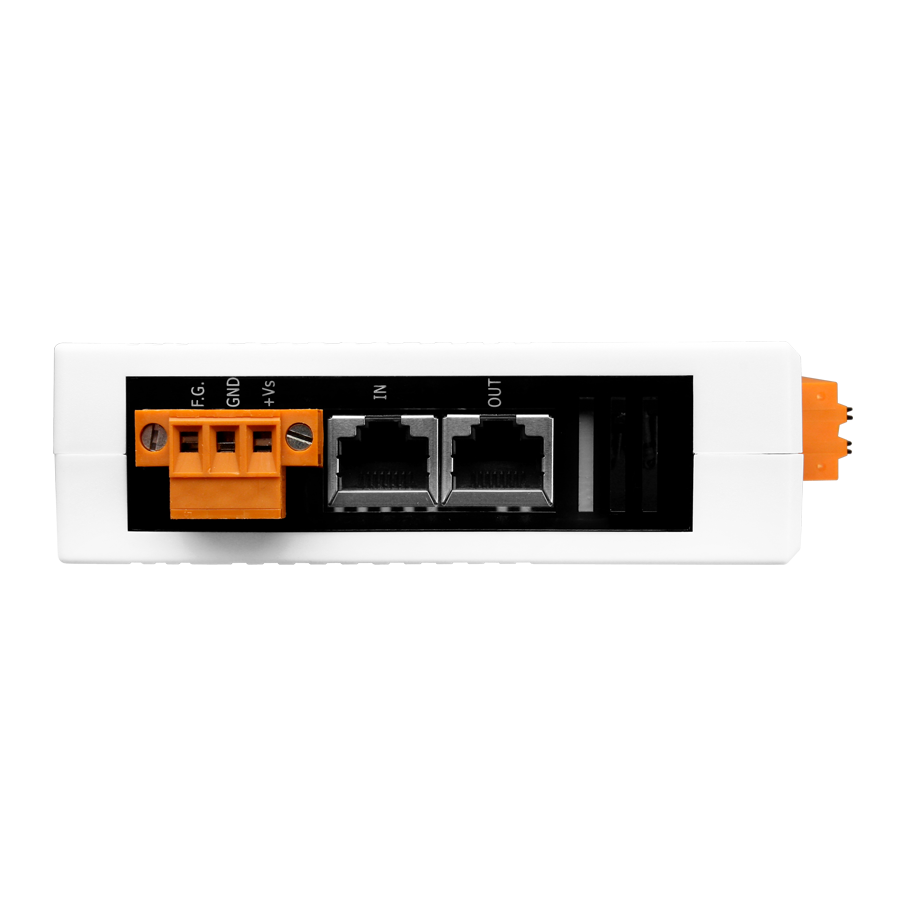

- Сетевые интерфейсы: два порта Ethernet 10/100 Base T(X) (разъём RJ45), поддерживающие расстояние между станциями до 100 метров при использовании кабеля 100BASE-TX.
- Питание: рабочее напряжение 10–30 В постоянного тока с потреблением 4 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, влажность 10–90% без конденсации.
- Защита: защита от выбросов напряжения (IEC 61000-4-5) до 1 кВ (класс A), защита от быстрых переходных процессов (IEC 61000-4-4) ±1 кВ для линии питания и канала связи, защита от электростатического разряда (IEC 61000-4-2) ±4 кВ для каждого канала.
- Монтаж: установка на DIN-рейку, что упрощает интеграцию в существующие системы.
Модуль ECAT-2051-32 CR предназначен для использования в различных областях промышленной автоматизации, включая:
- Системы управления производственными процессами: сбор и обработка сигналов от датчиков и исполнительных механизмов.
- Робототехника: интеграция с роботизированными системами для мониторинга и управления.
- Упаковочные и сборочные линии: контроль состояния оборудования и процессов на различных этапах производства.
- Системы мониторинга и диагностики: удалённый сбор данных для анализа и предотвращения неисправностей.
Преимущества использования модуля ECAT-2051-32 CR включают:
- Гибкость подключения: поддержка топологий "звезда", "линия" и "кольцо" при использовании соединения "каскад".
- Надёжность: изолированные входы и защита от электромагнитных помех обеспечивают стабильную работу в сложных промышленных условиях.
- Совместимость: прошёл проверку с использованием инструмента тестирования соответствия EtherCAT, что гарантирует корректную работу с основными устройствами EtherCAT.
- Удобство монтажа: компактные размеры и возможность установки на DIN-рейку упрощают интеграцию в существующие системы.
Модуль ECAT-2051-32 CR от ICP DAS является надёжным и эффективным решением для расширения возможностей систем промышленной автоматизации, обеспечивая высококачественный сбор и обработку цифровых сигналов в реальном времени.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 140 x 112.2 x 31 |
| Потребление тока | 4 Вт |
| Количество каналов дискретного ввода | 32 |
| Напряжение изоляции, В | 3750 |
| Тип каналов дискретного ввода | Сухой контакт (Source), Влажный контакт (Sink/Source) |
| Напряжение лог. 0 | Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. |
| Напряжение лог. 1 | Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Защита от выброса напряжения (IEC 61000-4-5) | 1 кВ Class A |
| Защита EFT (IEC 61000-4-4) | ±1 кВ для линии питания и канала связи |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Модуль ввода-вывода EtherCAT | Да |
