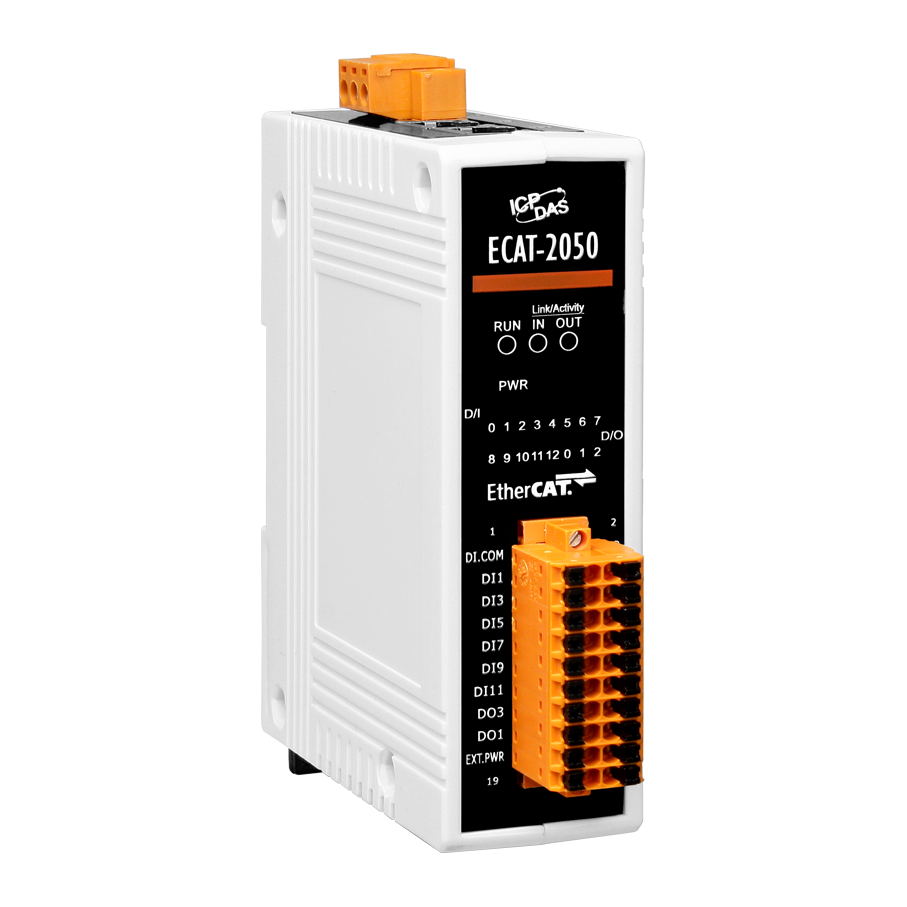

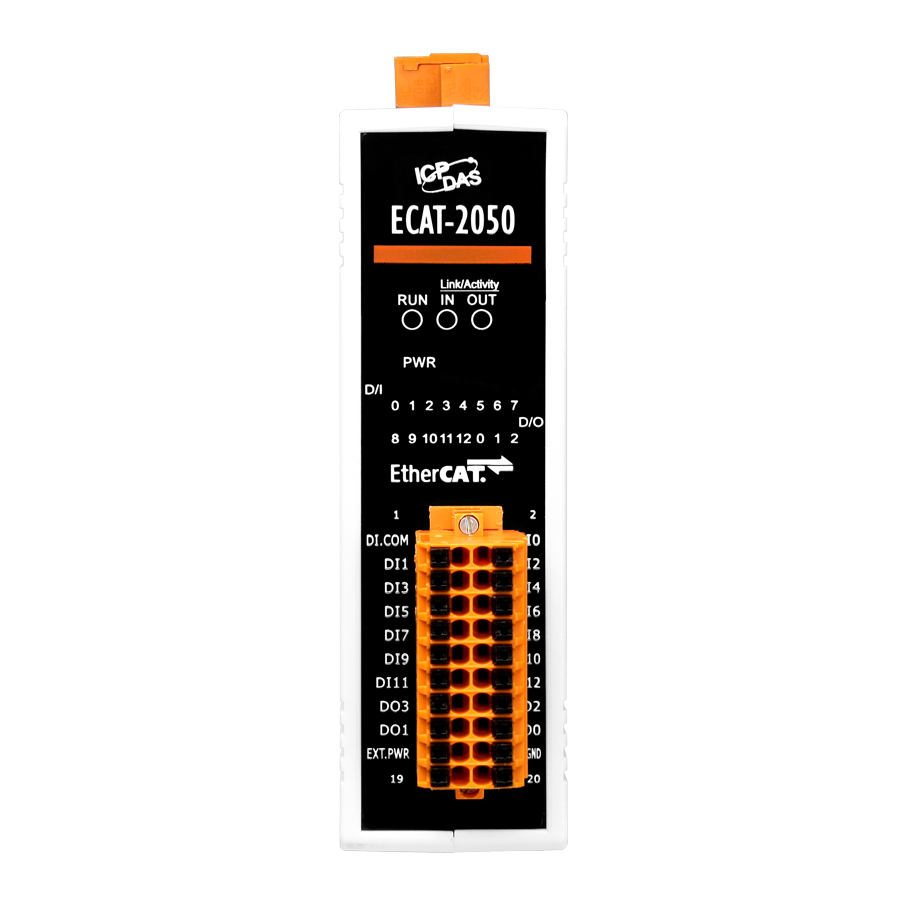

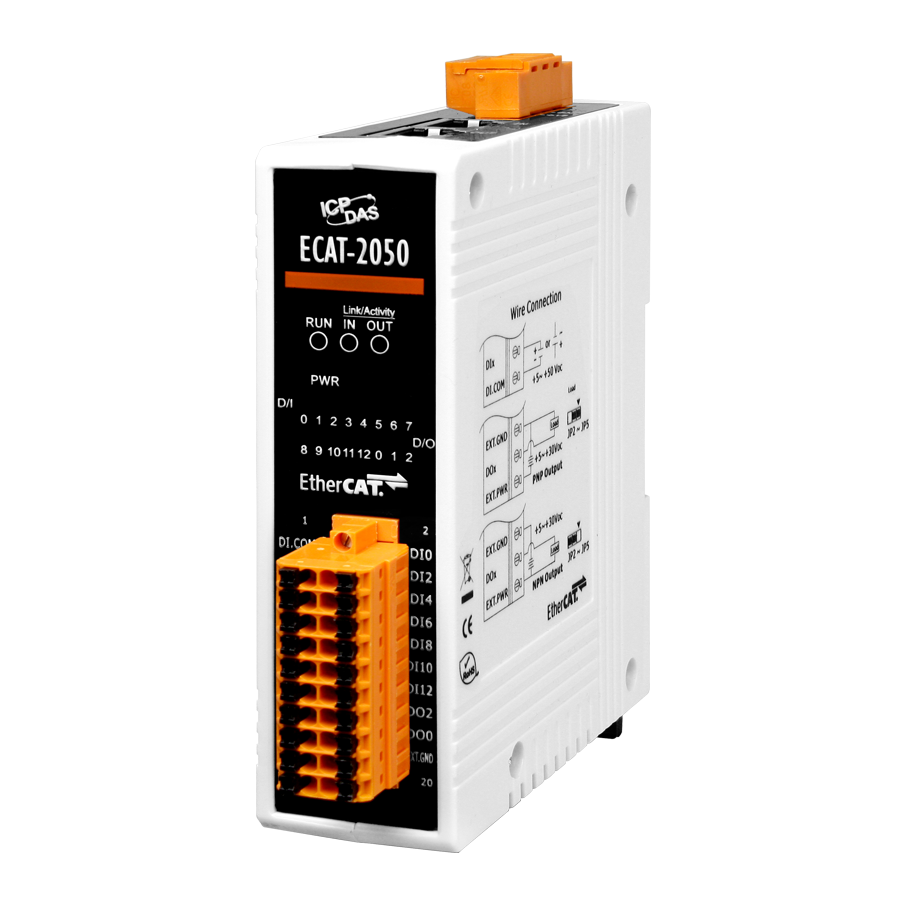

Модуль ECAT-2050 CR от компании ICP DAS представляет собой устройство ввода-вывода, предназначенное для интеграции в системы автоматизации, использующие протокол EtherCAT. Он оснащён 13 каналами дискретного ввода и 4 каналами дискретного вывода, обеспечивая гибкость в подключении различных типов датчиков и исполнительных механизмов.
Ключевые технические особенности модуля включают:
- Дискретный ввод: 13 каналов с возможностью подключения как к мокрым контактам (Sink), так и к сухим контактам (Source). Уровни логических сигналов: логический 0 — до +4 В, логический 1 — от +10 до +50 В. Изоляция входных каналов достигает 3750 В, что повышает устойчивость к электромагнитным помехам.
- Дискретный вывод: 4 канала с открытым коллектором, поддерживающие как Sink, так и Source режимы, выбираемые с помощью джампера. Напряжение нагрузки варьируется от +3,5 до +50 В, с максимальной нагрузкой на канал до 100 мА.
- Сетевые интерфейсы: Два порта Ethernet 10/100 Base-T(X) с разъёмами RJ45, обеспечивающие надёжную связь на расстоянии до 100 метров при использовании протокола EtherCAT.
- Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока, с потреблением тока 4 Вт, что делает устройство энергоэффективным.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C и влажность от 10 до 90% без конденсации, что позволяет использовать модуль в различных промышленных средах.
- Защита: Соответствие стандартам IEC 61000-4-2 (ESD) с защитой ±4 кВ для каждого канала, IEC 61000-4-4 (EFT) с защитой ±1 кВ для линии питания и канала связи, а также IEC 61000-4-5 (Surge) с защитой 1 кВ Class A, обеспечивая надёжную работу в условиях электромагнитных помех.
- Конструктивные особенности: Компактные габариты 110 x 90 x 33 мм, пластиковый корпус и монтаж на DIN-рейку, что упрощает интеграцию в существующие системы автоматизации.
Модуль ECAT-2050 CR предназначен для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в приложениях, требующих надёжного и быстрого обмена данными между устройствами. Его совместимость с протоколом EtherCAT обеспечивает высокоскоростную и эффективную интеграцию в существующие системы автоматизации, поддерживающие этот стандарт.
Преимущества использования модуля ECAT-2050 CR включают:
- Гибкость подключения: Возможность работы с различными типами входных и выходных сигналов, что упрощает интеграцию в разнообразные системы автоматизации.
- Высокая изоляция: Защита входных каналов на уровне 3750 В повышает надёжность работы устройства в условиях электромагнитных помех.
- Энергоэффективность: Низкое потребление тока (4 Вт) способствует снижению эксплуатационных расходов.
- Устойчивость к внешним воздействиям: Широкий диапазон рабочих температур и защита от электромагнитных помех обеспечивают надёжную работу в различных промышленных условиях.
- Простота монтажа: Компактные размеры и возможность монтажа на DIN-рейку облегчают установку и интеграцию устройства в существующие системы.
Модуль ECAT-2050 CR является надёжным и эффективным решением для расширения возможностей систем автоматизации, требующих интеграции с протоколом EtherCAT и обеспечения гибкости в подключении различных типов сигналов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 110 x 90 x 33 |
| Потребление тока | 4 Вт |
| Количество каналов дискретного ввода | 13 |
| Напряжение изоляции, В | 3750 |
| Тип каналов дискретного ввода | Влажный контакт (Sink, Source) |
| Напряжение лог. 0 | +4 В пост.макс. |
| Напряжение лог. 1 | +10 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Защита от выброса напряжения (IEC 61000-4-5) | 1 кВ Class A |
| Защита EFT (IEC 61000-4-4) | ±1 кВ для линии питания и канала связи |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Количество каналов дискретного вывода | 4 |
| Тип каналов дискретного вывода | Открытый коллектор, Sink/Открытый эмиттер, Source - выбирается джампером Sink Source |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Максимальная нагрузка на канал | 100 мА |
| Модуль ввода-вывода EtherCAT | Да |
