Модуль ECAT-2045 CR EtherCAT Slave I/O Module with Isolated 16-ch Digital Outputs(RoHS)

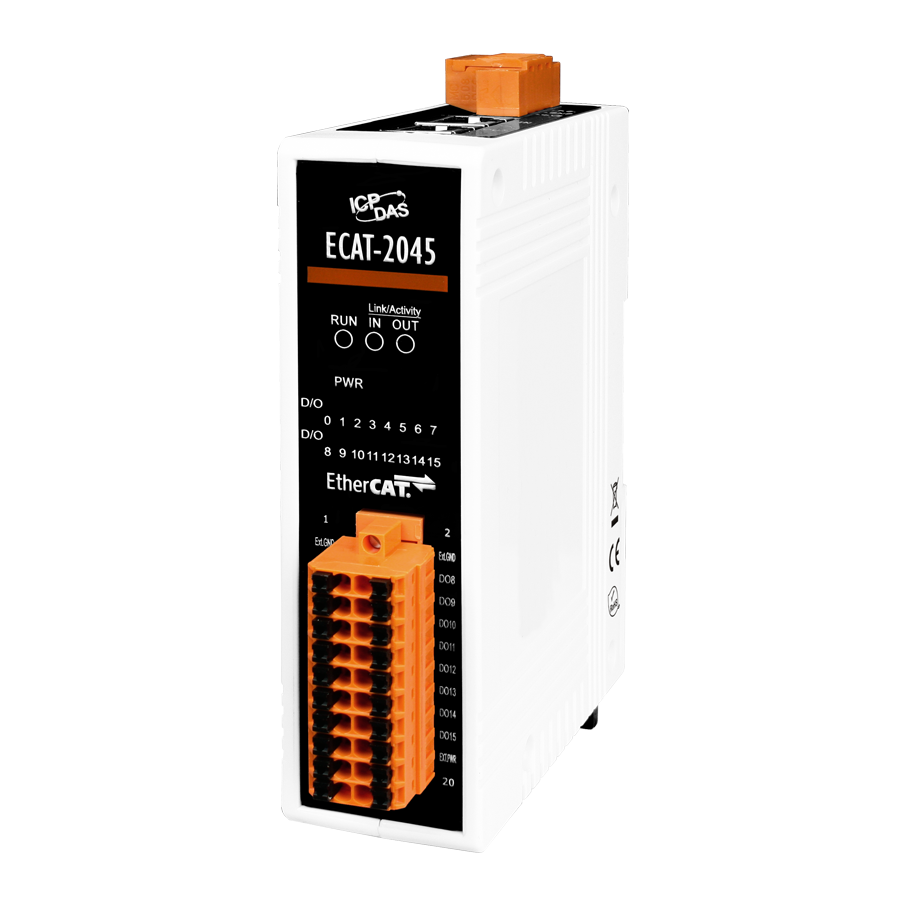

Модуль ECAT-2045 CR от компании ICP DAS представляет собой устройство ввода-вывода, функционирующее как EtherCAT Slave, оснащённое 16 изолированными каналами дискретного вывода. Этот модуль предназначен для интеграции в системы автоматизации, требующие надёжного и быстрого обмена данными с контроллерами через промышленный протокол EtherCAT.

Ключевые технические особенности модуля ECAT-2045 CR включают:

• Протокол связи: EtherCAT Slave, обеспечивающий высокоскоростной обмен данными и минимальную задержку.

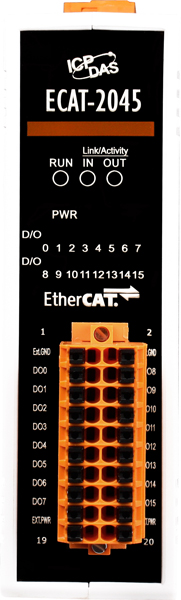

• Количество каналов дискретного вывода: 16 каналов с открытым коллектором (Sink), поддерживающих напряжение нагрузки от +3,5 до +50 В и максимальный ток на канал до 700 мА.
• Изоляция: Напряжение изоляции 3750 В, что повышает устойчивость к электромагнитным помехам и защищает оборудование от возможных перенапряжений.

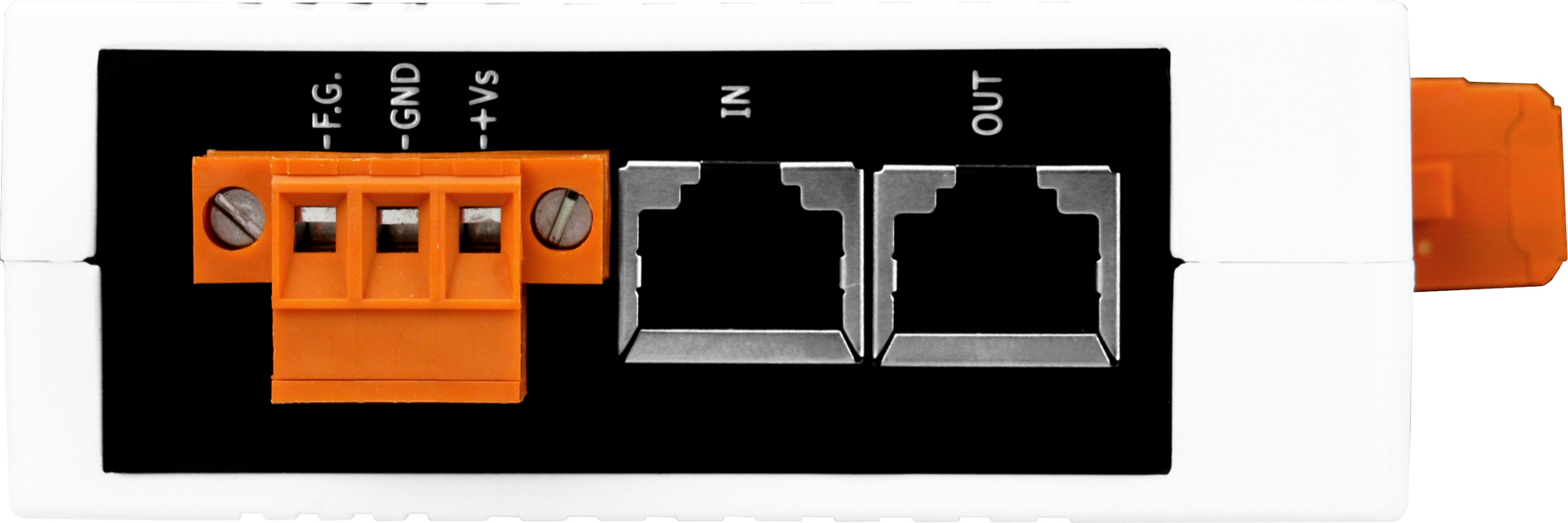

• Сетевые интерфейсы: Два порта Ethernet 10/100 Base-T(X) с разъёмами RJ45, позволяющие подключать модуль к сети и обеспечивать расстояние между станциями до 100 м при использовании кабеля категории 5e или выше.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока, что обеспечивает гибкость при подключении к различным источникам питания.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Защита: Соответствие стандартам IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT) и IEC 61000-4-5 (Surge), обеспечивающее защиту от электростатических разрядов, быстрых транзиентных помех и перенапряжений.

Модуль ECAT-2045 CR предназначен для применения в системах автоматизации, где требуется управление множеством дискретных выходов с высокой скоростью и надёжностью. Он идеально подходит для использования в следующих областях:

• Промышленная автоматизация: Управление исполнительными механизмами, такими как клапаны, реле и другие устройства, требующие быстрого и точного управления.
• Энергетика: Контроль и управление оборудованием на подстанциях, распределительных щитах и других объектах энергетической инфраструктуры.
• Транспорт: Системы управления сигнализацией, освещением и другими компонентами транспортной инфраструктуры.
• Системы безопасности: Управление сигнализацией, освещением и другими устройствами в системах безопасности объектов.

Преимущества модуля ECAT-2045 CR включают:

• Высокая скорость передачи данных: Благодаря использованию протокола EtherCAT, обеспечивается минимальная задержка и высокая скорость обмена данными.
• Надёжность: Изоляция каналов и защита от перенапряжений повышают устойчивость модуля к внешним помехам и продлевают срок службы оборудования.
• Гибкость подключения: Два порта Ethernet позволяют создавать различные топологии сети и обеспечивают резервирование соединений для повышения надёжности системы.
• Устойчивость к внешним воздействиям: Широкий диапазон рабочих температур и влажности позволяет использовать модуль в различных климатических условиях.

Модуль ECAT-2045 CR совместим с различными контроллерами и системами автоматизации, поддерживающими протокол EtherCAT, что облегчает его интеграцию в существующие системы. Его использование позволяет повысить эффективность и надёжность управления дискретными выходами в промышленных приложениях.

Основные характеристики:
