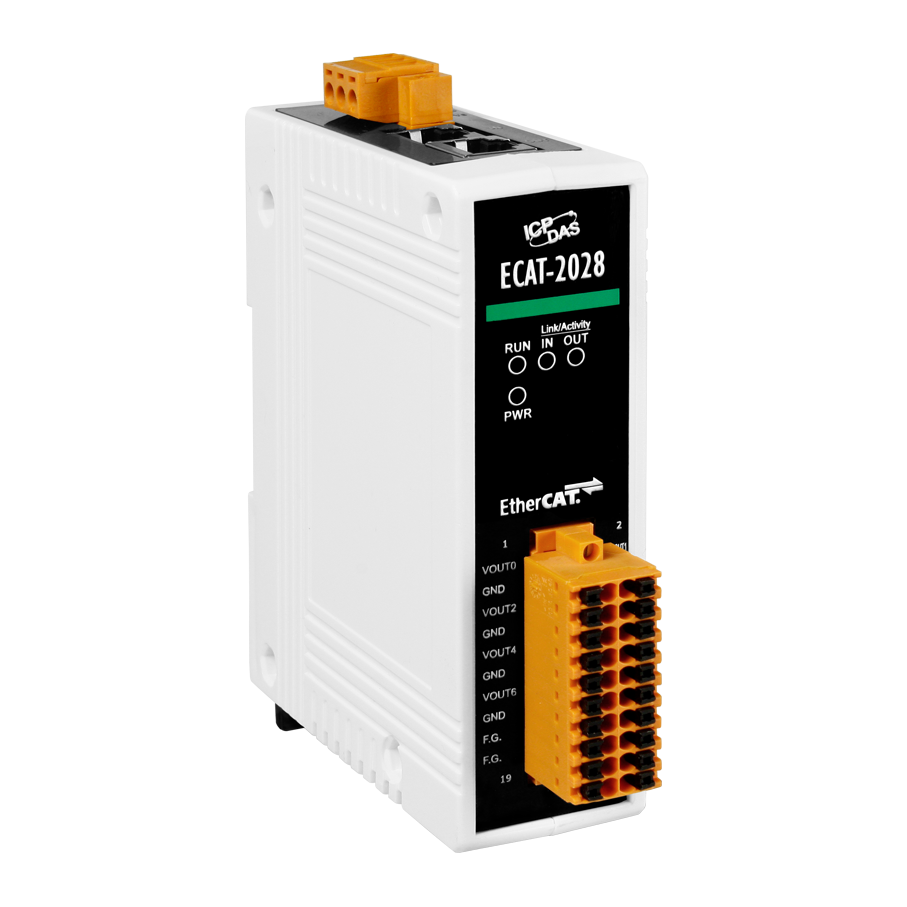

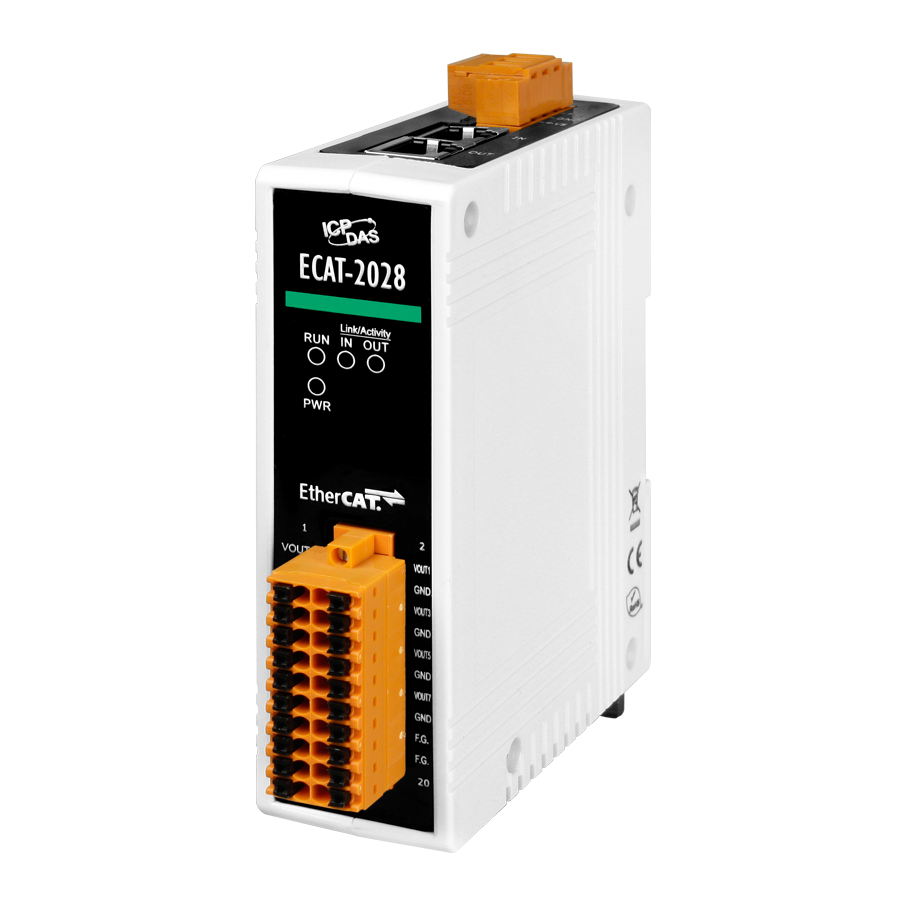

Модуль ECAT-2028 CR EtherCAT Slave I/O Module with Isolated 8-ch AO (RoHS)

Модуль ECAT-2028 CR от ICP DAS представляет собой устройство ввода-вывода EtherCAT Slave, оснащённое восемью изолированными каналами аналогового вывода с 12-битной разрешающей способностью. Это решение предназначено для интеграции в системы автоматизации, требующие точного и надёжного управления аналоговыми сигналами.

Ключевые технические особенности модуля включают:

• Аналоговый выход: 8 каналов с 12-битной разрешающей способностью, обеспечивающих точность ±0,1% от полного диапазона. Диапазоны выходных сигналов: 0–10 В, 0–5 В, ±5 В, ±10 В.
• Интерфейс EtherCAT: два порта RJ-45 для подключения, поддерживающие расстояние между станциями до 100 м (100BASE-TX). Возможность подключения в топологии «каскад» (daisy chain) для гибкости установки.
• Электропитание: рабочее напряжение 10–30 В постоянного тока с максимальным потреблением 4 Вт, что обеспечивает энергоэффективность при эксплуатации.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, влажность 10–90% без конденсации, что позволяет использовать модуль в различных промышленных средах.
• Защита: защита от электростатического разряда (ESD) до ±4 кВ для каждого канала, защита от выбросов напряжения (EFT) до ±1 кВ для линии питания и канала связи, соответствие стандарту IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5.
• Конструкция: пластиковый корпус с размерами 110 x 90 x 33 мм, предназначенный для монтажа на DIN-рейку, что упрощает установку и обслуживание.

Модуль ECAT-2028 CR находит применение в различных областях промышленности, включая:

• Полупроводниковое оборудование: управление процессами, требующими точного контроля аналоговых сигналов.
• Металлообработка: интеграция в системы управления для обеспечения точных выходных сигналов.
• Упаковка: использование в автоматизированных линиях для контроля и регулирования параметров упаковки.
• Литьё под давлением: управление процессами литья с необходимостью точного контроля выходных сигналов.
• Сборочные системы: интеграция в системы автоматизации для управления различными процессами сборки.
• Печатные машины: использование в системах управления для обеспечения точного контроля параметров печати.
• Робототехника: применение в роботизированных системах для управления движением и взаимодействием с окружающей средой.

Преимущества модуля ECAT-2028 CR включают:

• Гибкость установки: поддержка топологии «каскад» (daisy chain) и возможность подключения в различных конфигурациях сети.
• Надёжность: защита от электромагнитных помех и экстремальных условий эксплуатации, что обеспечивает стабильную работу в промышленных средах.
• Совместимость: соответствие стандартам IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5, что гарантирует интеграцию с различным оборудованием, соответствующим этим стандартам.

Модуль ECAT-2028 CR является надёжным и эффективным решением для интеграции в системы автоматизации, требующие точного и надёжного управления аналоговыми сигналами в различных промышленных приложениях.
