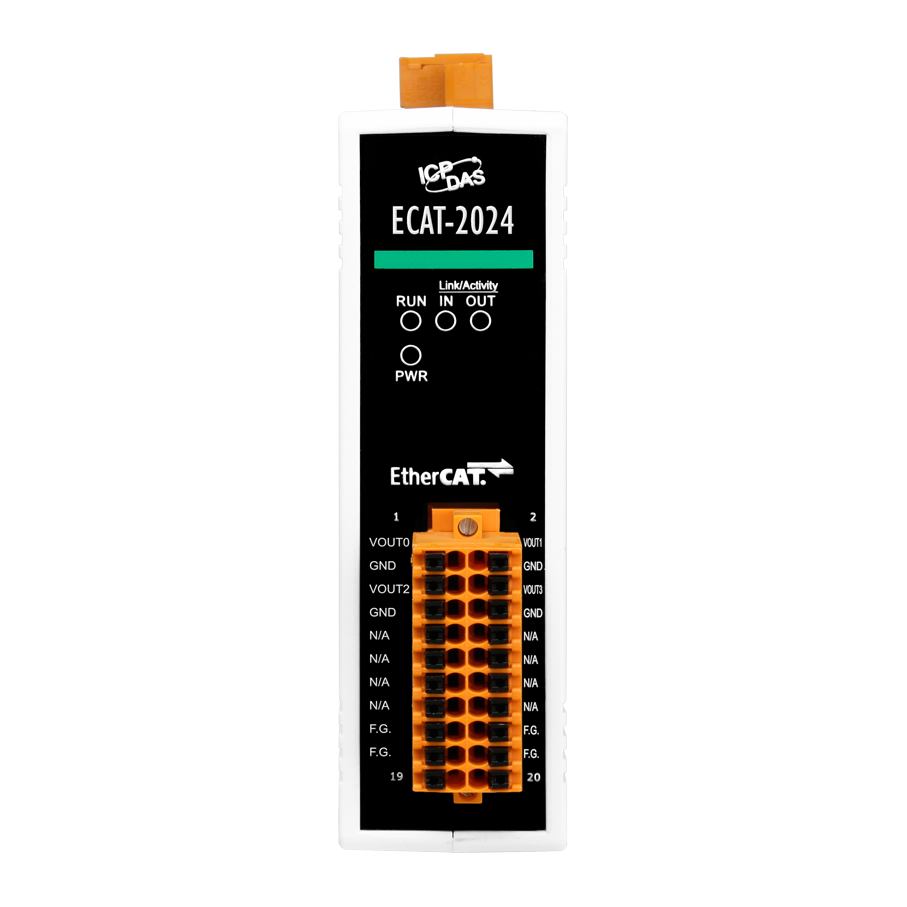

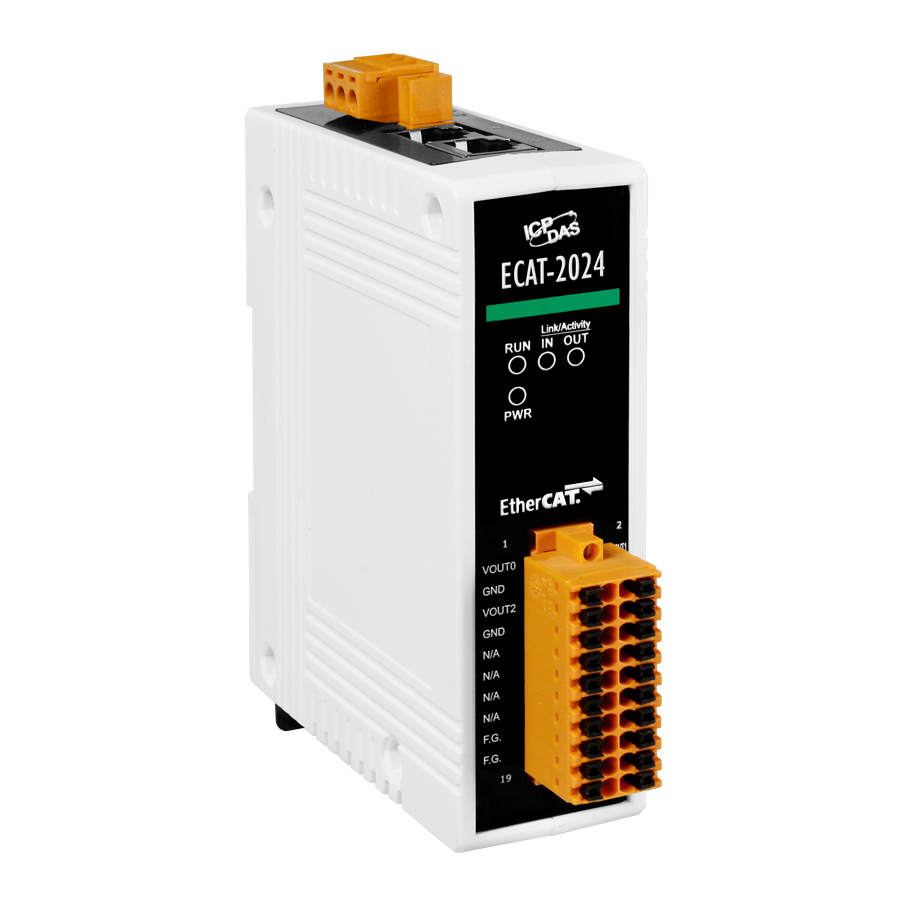

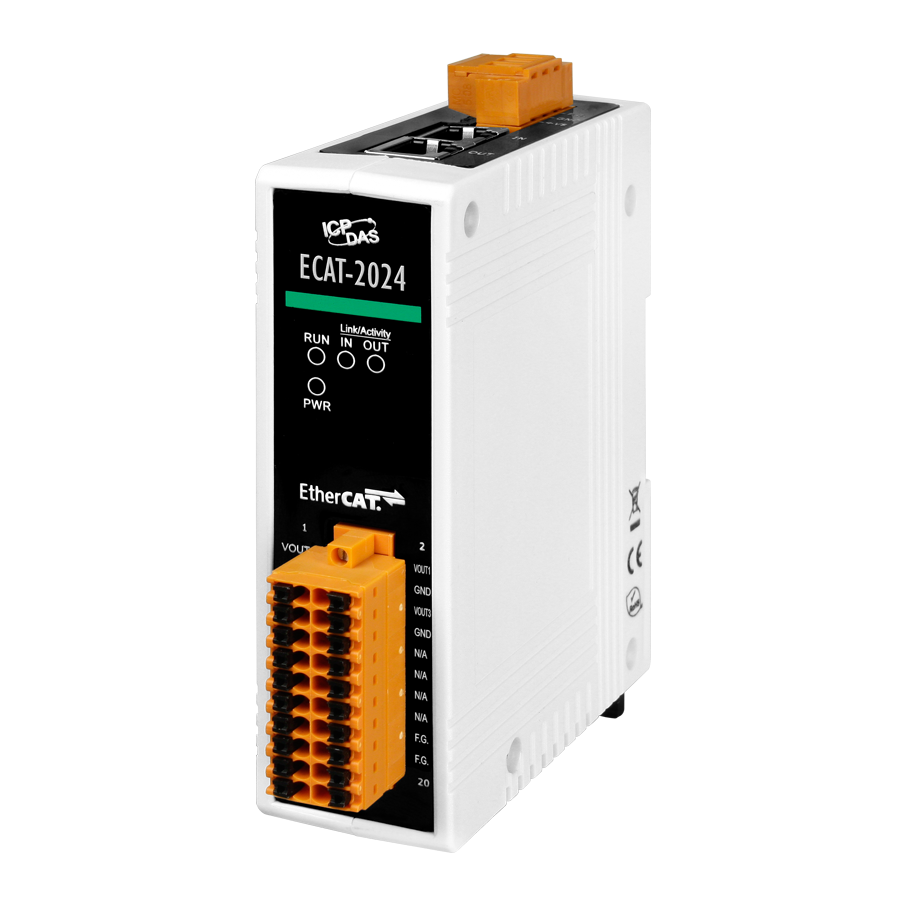

Модуль ECAT-2024 CR от компании ICP DAS представляет собой устройство ввода-вывода, предназначенное для интеграции в системы автоматизации, использующие протокол EtherCAT. Этот модуль обеспечивает четыре канала аналогового вывода с изоляцией, что делает его подходящим для применения в различных промышленных и автоматизированных системах.
**Ключевые технические особенности:**
- Количество каналов аналогового вывода: 4 канала с разрешением 12 бит, обеспечивающие точность ±0,1% от полного диапазона.
- Диапазоны выходных сигналов по напряжению: 0–10 В, ±5 В, 0–5 В, ±10 В, что позволяет гибко настраивать выходные параметры в зависимости от требований системы.
- Температурные характеристики: температурный дрейф нуля составляет ±30 мкВ/°C, а температурный дрейф шкалы — ±25 ppm/°C, что гарантирует стабильную работу устройства в широком диапазоне температур.
- Электропитание: рабочее напряжение от 10 до 30 В постоянного тока при потреблении 4 Вт, что обеспечивает энергоэффективность и совместимость с различными источниками питания.
- Защита от электромагнитных помех: соответствует стандартам IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT) и IEC 61000-4-5 (Surge), обеспечивая надежную работу в условиях электромагнитных помех.
- Габаритные размеры: 110 x 90 x 33 мм, что позволяет компактно интегрировать модуль в существующие системы.
- Монтаж: предусмотрен монтаж на DIN-рейку, обеспечивая удобство установки и обслуживания.
**Области применения и целевая аудитория:**
Модуль ECAT-2024 CR предназначен для использования в промышленных автоматизированных системах, где требуется надежный и точный аналоговый вывод. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в системы сбора и обработки данных. Целевая аудитория включает инженеров и технических специалистов, занимающихся проектированием и обслуживанием автоматизированных систем, а также разработчиков программного обеспечения, интегрирующих устройства EtherCAT в свои решения.
**Преимущества и совместимость:**
- Высокая точность и стабильность: благодаря изолированным каналам и минимальному температурному дрейфу, модуль обеспечивает надежную работу в различных условиях эксплуатации.
- Гибкость настройки: разнообразие диапазонов выходных сигналов позволяет адаптировать устройство под конкретные требования системы.
- Энергоэффективность: низкое потребление энергии при широком диапазоне входных напряжений делает модуль экономичным решением для промышленных приложений.
- Совместимость с EtherCAT: интеграция с протоколом EtherCAT обеспечивает высокоскоростную и надежную передачу данных, что важно для синхронизации и координации работы различных устройств в системе.
Модуль ECAT-2024 CR от ICP DAS является надежным и эффективным решением для задач аналогового вывода в системах автоматизации, обеспечивая высокую точность, гибкость настройки и совместимость с современными промышленными протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 110 x 90 x 33 |
| Потребление тока | 4 Вт |
| Количество каналов ЦАП | 4 |
| Температурный дрейф нуля | ±30 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/°C |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Защита от выброса напряжения (IEC 61000-4-5) | 1 кВ Class A |
| Защита EFT (IEC 61000-4-4) | ±1 кВ для линии питания и канала связи |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Разрешение ЦАП, бит | 12 |
| Диапазон выходных сигналов по напряжению | 0 ~ 10 В ±5 В 0 ~ 5 В ±10 В |
| Разрешение ЦАП | 12 бит |
| Модуль ввода-вывода EtherCAT | Да |
