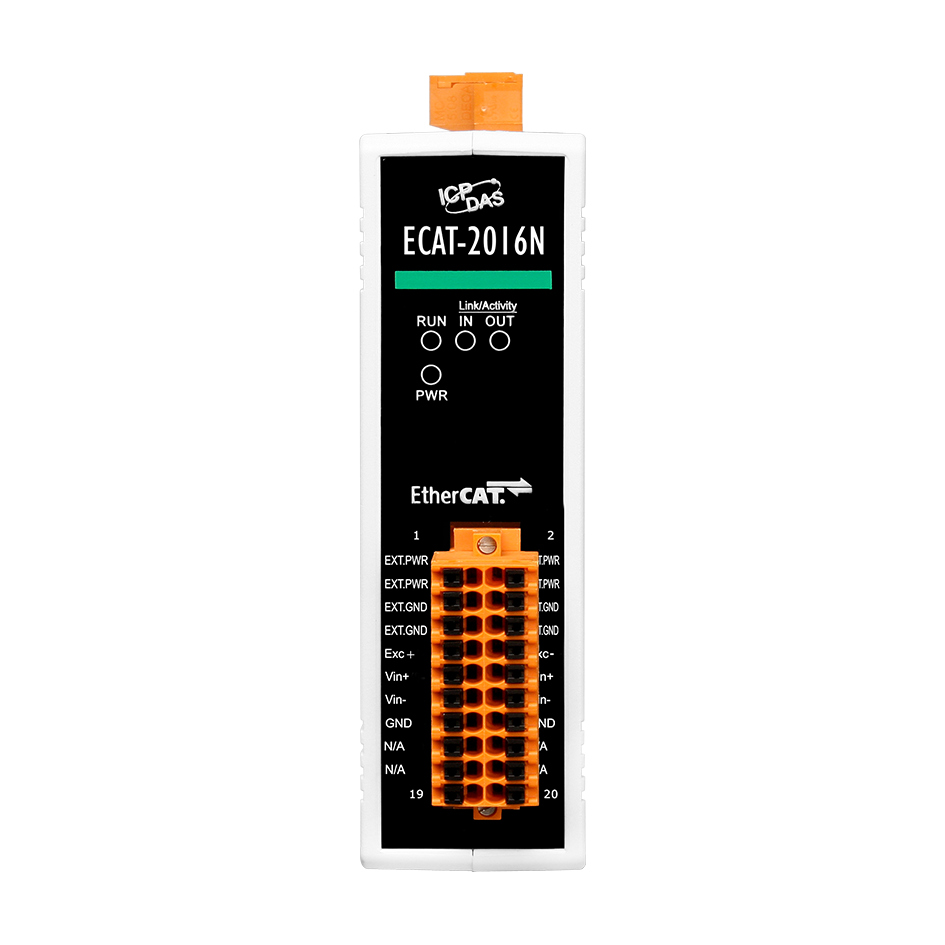

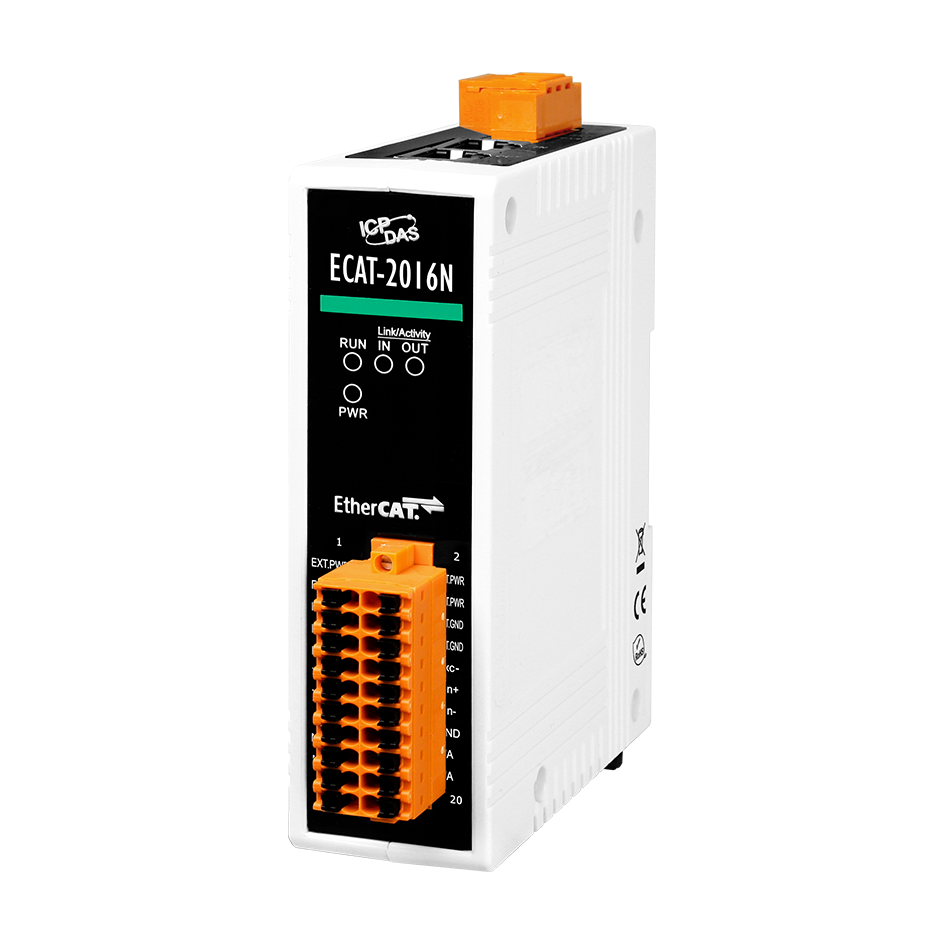

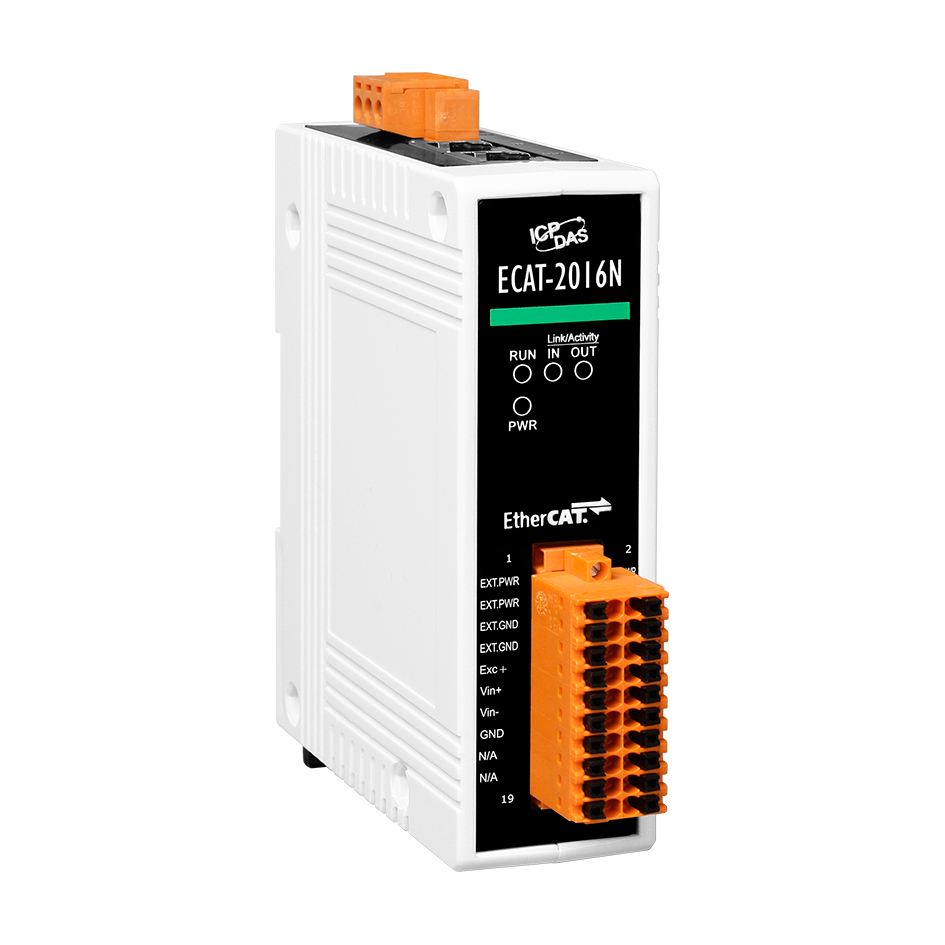

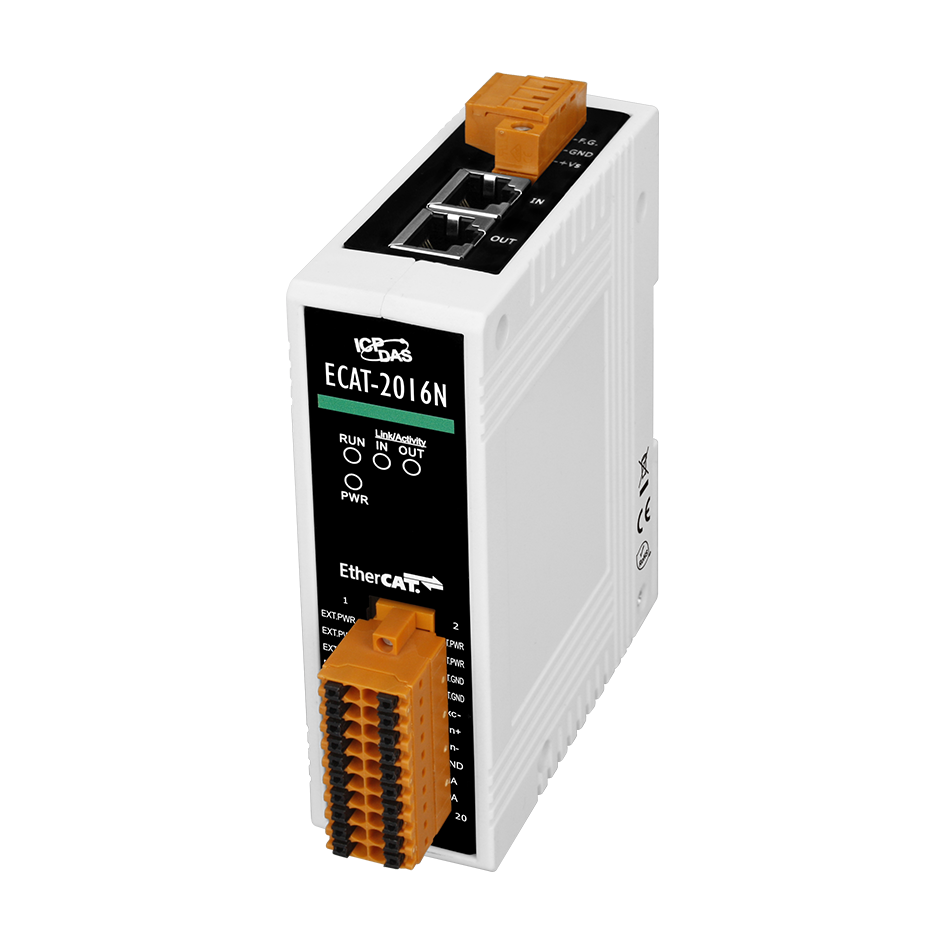

Модуль ECAT-2016N CR от компании ICP DAS представляет собой устройство ввода-вывода, предназначенное для интеграции в системы автоматизации с использованием протокола EtherCAT. Этот модуль обеспечивает высокоточные измерения с помощью подключения тензометрических датчиков, что делает его идеальным для применения в различных областях промышленности, где требуется мониторинг деформаций и нагрузок.
**Ключевые технические особенности:**

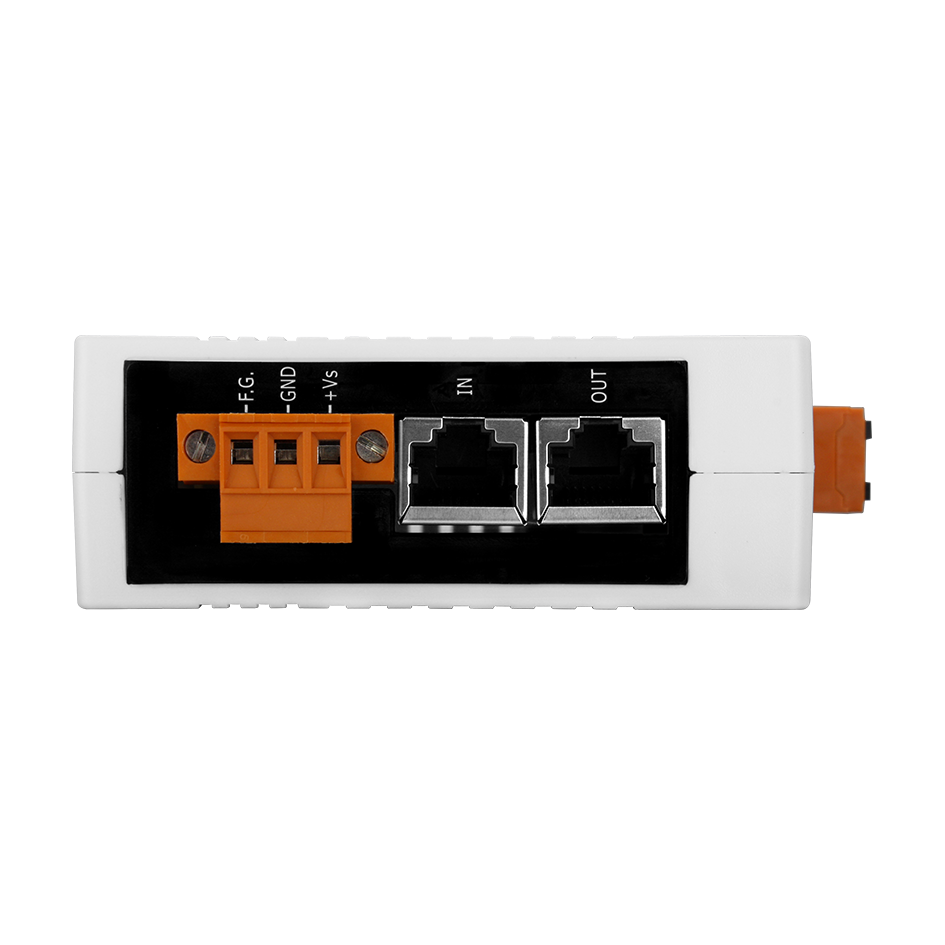

- Интерфейс EtherCAT: два порта Ethernet 10/100 Base T(X) (разъем RJ45) обеспечивают надежную и быструю передачу данных на расстоянии до 100 метров между станциями.
- Входной канал: один канал с 16-битным разрешением для подключения полномостовых тензометрических датчиков, что гарантирует высокую точность измерений.
- Частота дискретизации: 1 кГц на канал, обеспечивающая своевременную обработку данных в реальном времени.
- Входное сопротивление: 20 МОм, что минимизирует влияние на измеряемые сигналы и повышает точность показаний.
- Диапазон входных сигналов по напряжению: поддержка различных диапазонов, включая ±600 мВ, ±300 мВ, ±80 мВ и другие, что расширяет возможности применения модуля с различными типами датчиков.
- Защита: модуль оснащен защитой от выбросов напряжения (IEC 61000-4-5) до 1 кВ, защитой EFT (IEC 61000-4-4) ±1 кВ для линии питания и канала связи, а также защитой ESD (IEC 61000-4-2) ±4 кВ для каждого канала, что обеспечивает надежную работу в промышленных условиях.
**Области применения и целевая аудитория:**
Модуль ECAT-2016N CR предназначен для использования в системах автоматизации, где требуется мониторинг деформаций и нагрузок. Он находит применение в следующих сферах:
- Промышленная автоматизация: интеграция в системы управления для контроля состояния оборудования и предотвращения аварийных ситуаций.
- Метрология: использование в лабораториях и испытательных стендах для точных измерений механических напряжений.
- Системы мониторинга: применение в системах дистанционного контроля за состоянием конструкций и сооружений.
**Преимущества и совместимость:**
- Компактные размеры: габариты 110 x 90 x 33 мм и монтаж на DIN-рейку позволяют экономить пространство в распределительных щитах и упрощают установку.
- Широкий диапазон рабочих температур: от -25°C до +75°C, что делает модуль пригодным для эксплуатации в различных климатических условиях.
- Низкое потребление энергии: 4 Вт, что способствует снижению эксплуатационных расходов.
- Совместимость: поддержка протокола EtherCAT обеспечивает легкую интеграцию с другими устройствами, использующими этот стандарт, и возможность построения масштабируемых и гибких систем автоматизации.
Модуль ECAT-2016N CR от ICP DAS представляет собой надежное и высокоточное решение для интеграции в системы автоматизации, требующие мониторинга механических напряжений и деформаций. Его технические характеристики и возможности делают его подходящим для широкого спектра промышленных приложений, обеспечивая эффективность и безопасность эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 110 x 90 x 33 |
| Потребление тока | 4 Вт |
| Частота дискретизации | 1 кГц на канал 1 кГц |
| Тип подключаемых датчиков | Полномостовые тензометрические датчики |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Расстояние между станциями | Макс. 100 м (100BASE-TX) |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Протоколы Ethernet | EtherCAT |
| Защита от выброса напряжения (IEC 61000-4-5) | 1 кВ Class A |
| Защита EFT (IEC 61000-4-4) | ±1 кВ для линии питания и канала связи |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Количество каналов АЦП | 1 |
| Разрешение АЦП, бит | 16 |
| Входное сопротивление | 20 МОм |
| Диапазон входных сигналов по напряжению | ±600 мВ ±300 мВ ±80 мВ ±60 мВ ±40 мВ ±20 мВ ±30 мВ ±10 мВ ±1.25 В ±125 мВ |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% |
| Модуль ввода-вывода EtherCAT | Да |
