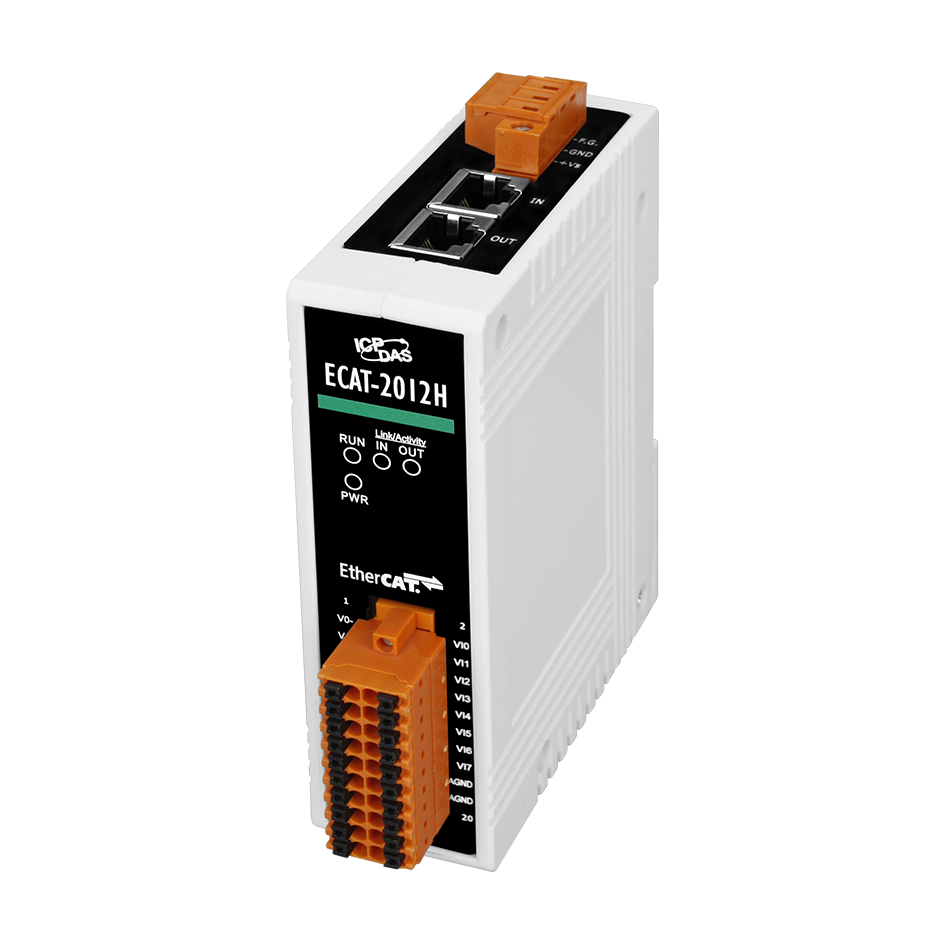

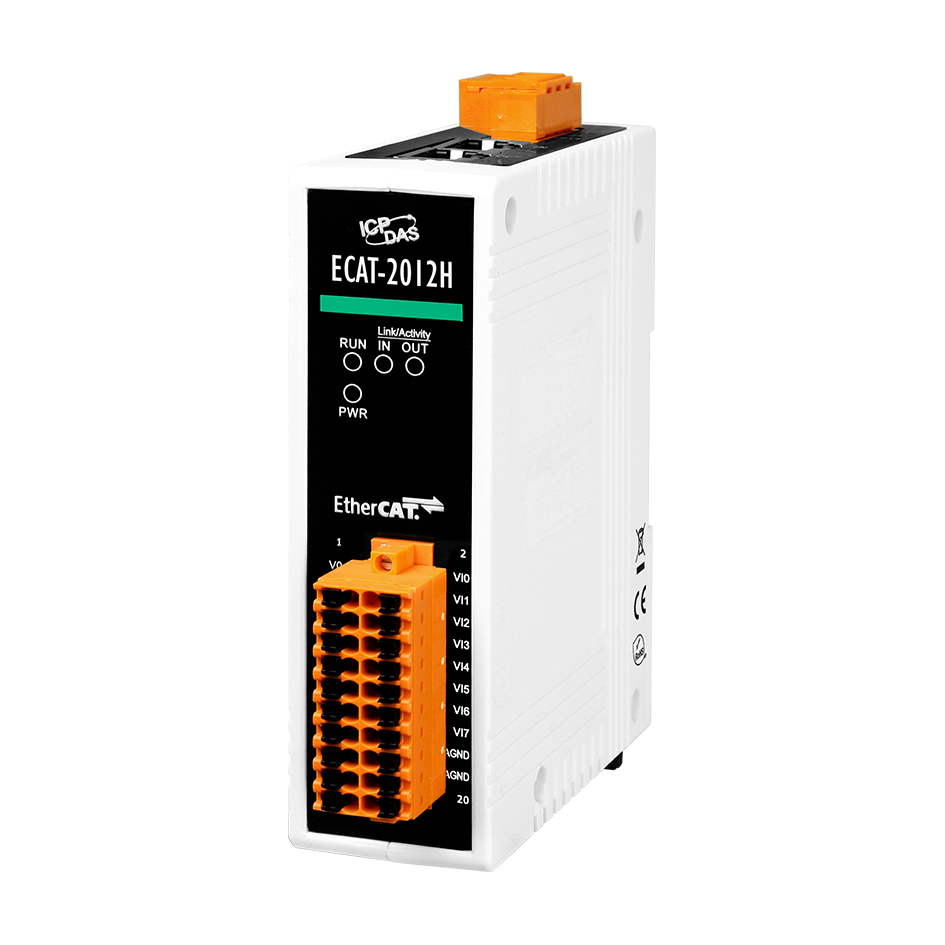

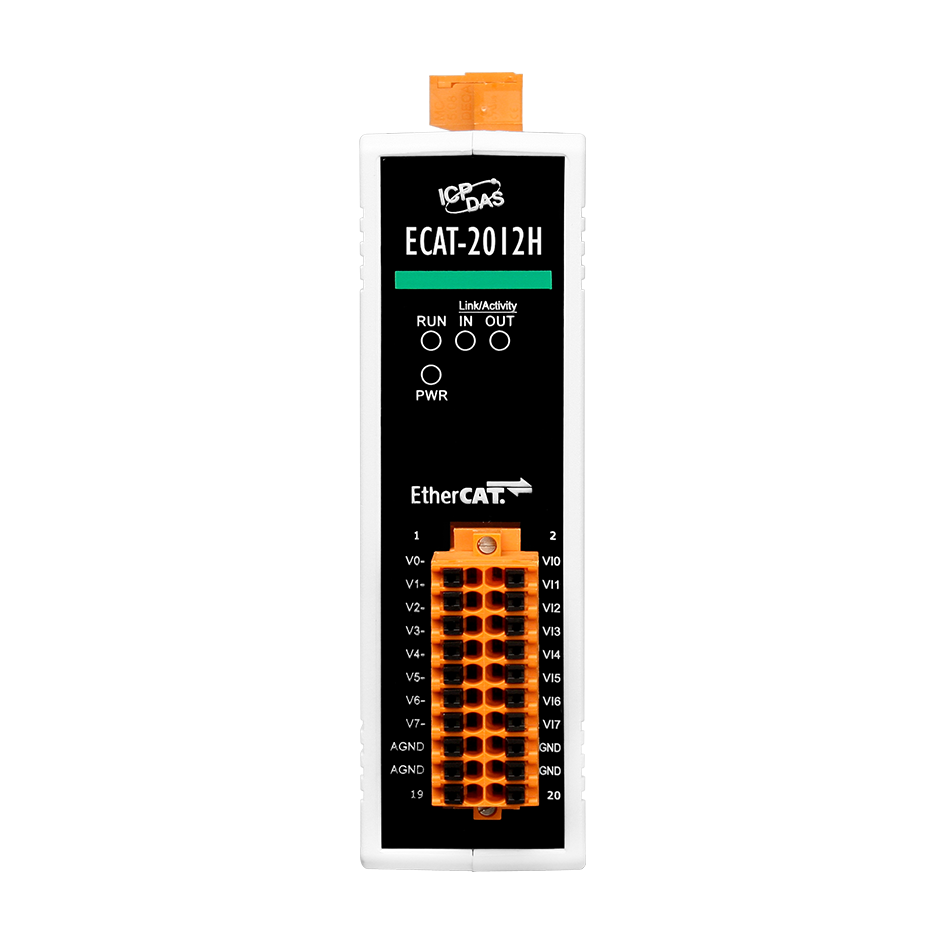

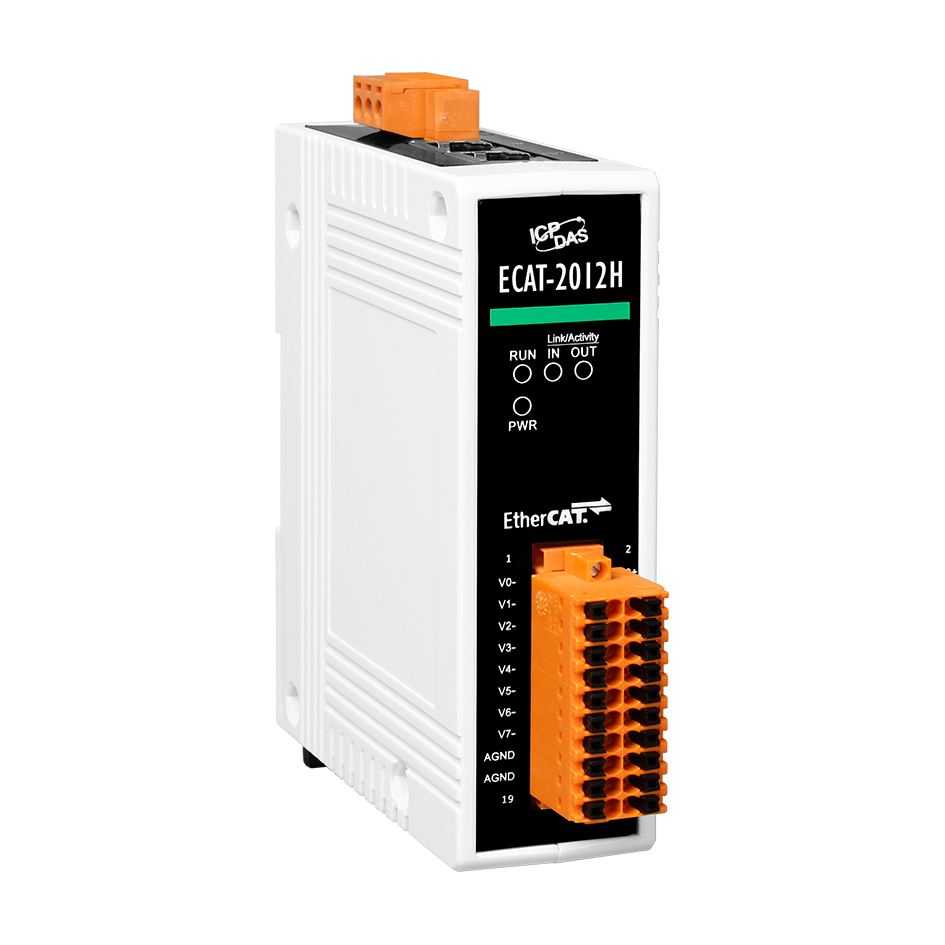

Модуль ECAT-2012H CR EtherCAT Slave I/O Module with 16-bit,16-ch/8-ch AI (RoHS)

Модуль ECAT-2012H CR от компании ICP DAS представляет собой устройство ввода-вывода EtherCAT Slave, оснащённое 16-канальными аналоговыми входами с разрешением 16 бит. Этот модуль предназначен для интеграции в системы автоматизации, требующие высокоскоростного и точного сбора аналоговых данных.

Ключевые технические особенности модуля ECAT-2012H CR включают:

• Аналоговые входы: 8 дифференциальных или 16 однонаправленных каналов с диапазоном входных сигналов по напряжению от 0 до 10 В, ±2,5 В, ±5 В, ±10 В и по току от 0 до 20 мА, ±20 мА, 4–20 мА. Разрешение АЦП составляет 16 бит, а точность — ±0,05% от полного диапазона. Частота дискретизации достигает 1 кГц на канал при использовании до 6 каналов.

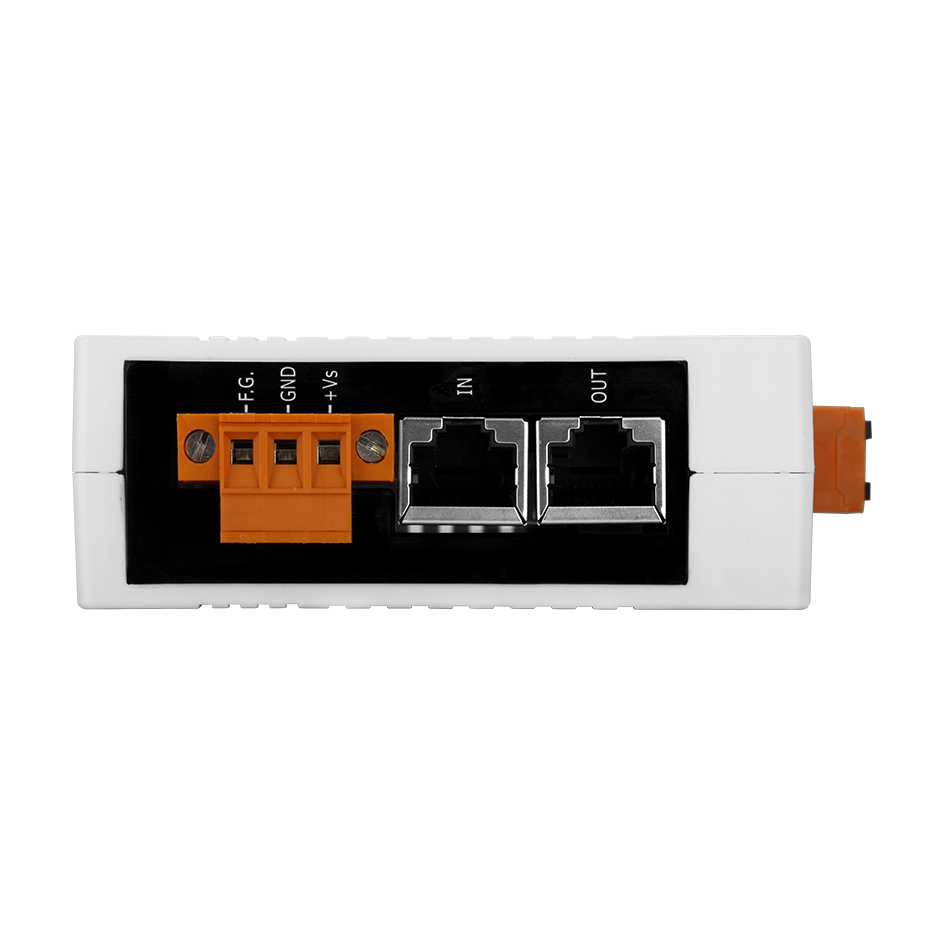

• Интерфейс связи: два порта Ethernet 10/100 Base T(X) (разъём RJ45), поддерживающие протокол EtherCAT. Максимальное расстояние между станциями — до 100 м при использовании кабеля категории 5 или выше.
• Питание и монтаж: рабочее напряжение от 10 до 30 В постоянного тока, потребляемая мощность — до 4 Вт. Модуль устанавливается на DIN-рейку, что обеспечивает удобство монтажа в распределительных щитах и шкафах управления.
• Защита и надёжность: защита от перенапряжения ±35 В постоянного тока, защита от электростатического разряда (ESD) ±4 кВ для каждого канала, защита от электрических помех (EFT) ±1 кВ для сигнальных линий и питания, защита от импульсных перенапряжений (Surge) ±1 кВ. Рабочая температура модуля составляет от -25 до +75 °C, а влажность — от 10 до 90% без конденсации.

Модуль ECAT-2012H CR находит применение в различных областях промышленности, включая:

• Системы автоматизации полупроводникового производства;
• Оборудование для обработки металлов;
• Установки для упаковки и инжекционного литья;
• Сборочные линии и печатные машины;
• Роботизированные системы.

Преимущества использования модуля ECAT-2012H CR включают:

• Гибкость установки: поддержка топологий сети «звезда», «линия» и «кольцо»;
• Простота интеграции: прошёл верификацию с использованием инструмента EtherCAT conformance test tool, что обеспечивает совместимость с различными EtherCAT-мастерами и конфигураторы;
• Надёжность: защита от перенапряжений и электромагнитных помех, соответствие стандартам IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5;
• Удобство монтажа: компактные размеры (110 x 90 x 33 мм) и возможность установки на DIN-рейку.

Модуль ECAT-2012H CR обеспечивает эффективный сбор и передачу аналоговых данных в реальном времени, что делает его надёжным решением для интеграции в системы автоматизации различных промышленных процессов.
