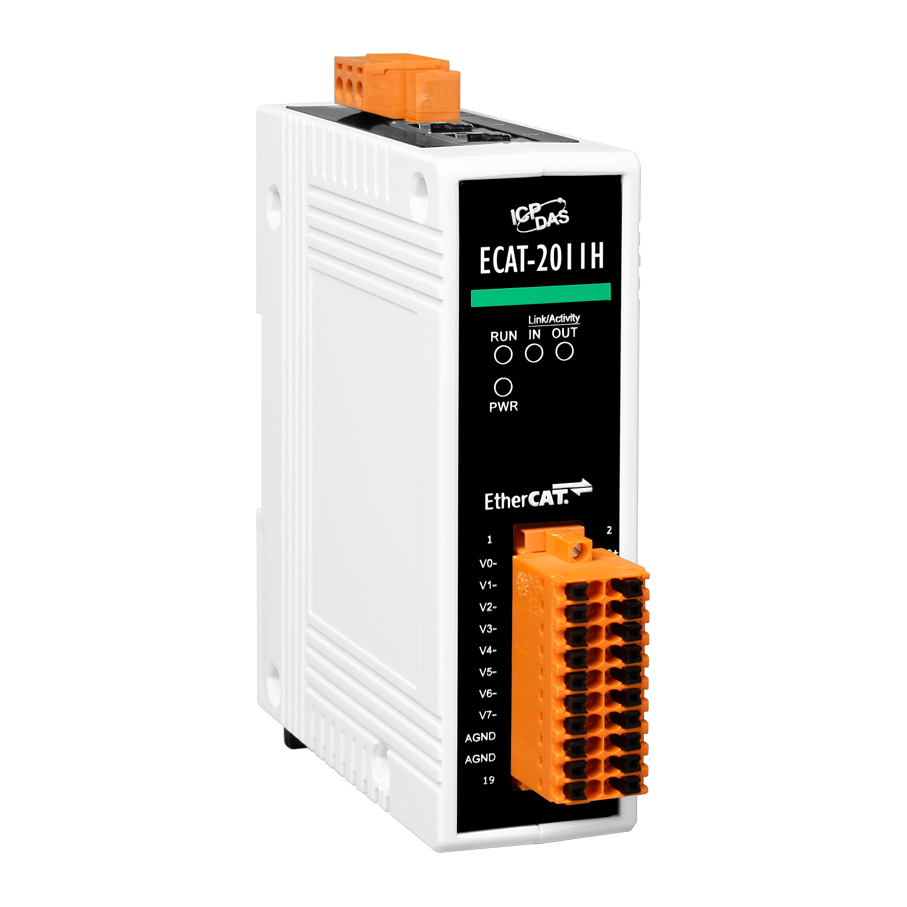

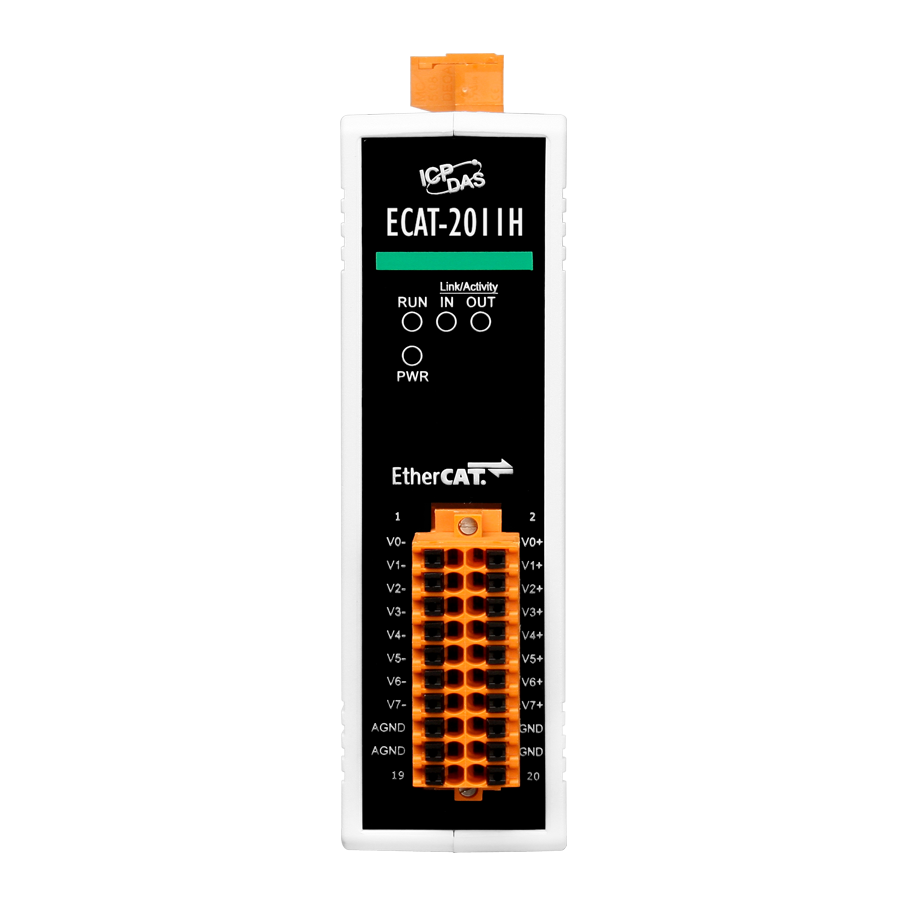

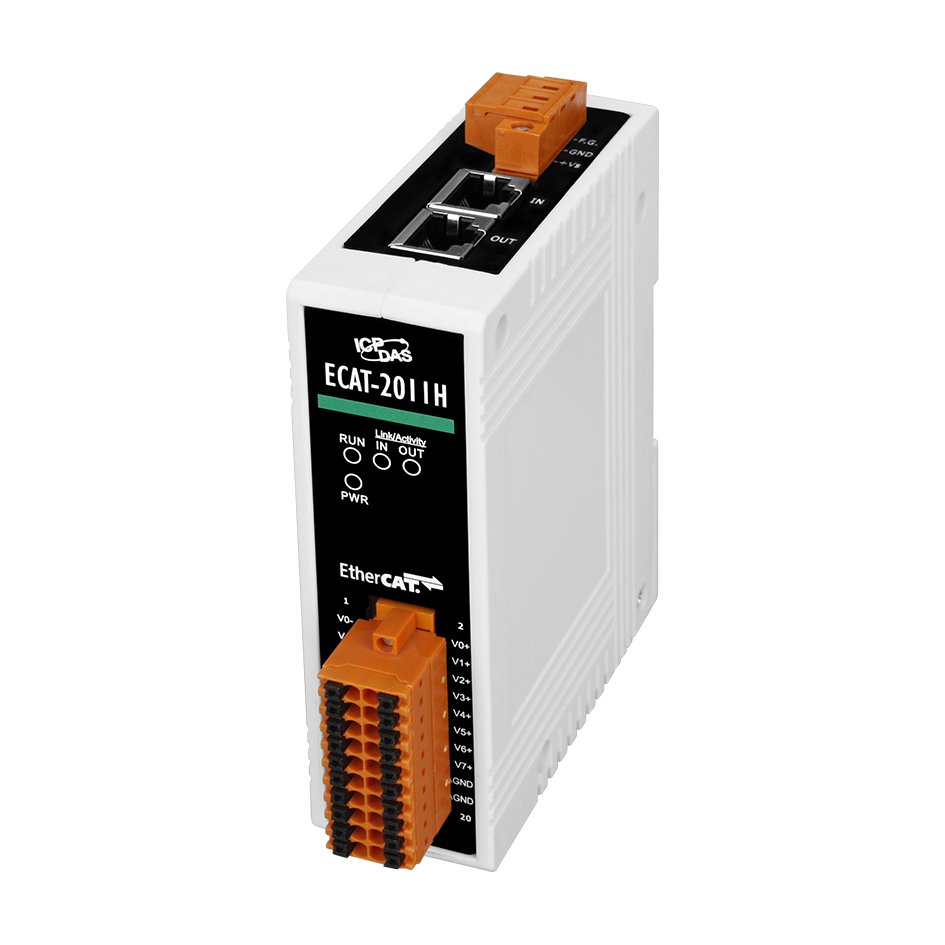

Модуль ECAT-2011H CR EtherCAT Slave I/O Module with Isolated 16-ch/8-ch AI (RoHS)

Модуль ECAT-2011H CR от ICP DAS представляет собой устройство ввода-вывода, предназначенное для интеграции в системы автоматизации, использующие протокол EtherCAT. Этот модуль обеспечивает надежную и высокоскоростную передачу данных, что делает его идеальным для применения в различных промышленных сферах.

Ключевые технические особенности модуля ECAT-2011H CR включают:

• Аналоговые входы: 16 каналов с разрядностью 12 бит, поддерживающие выбор между 8 дифференциальными или 16 однонаправленными входами. Диапазоны входных сигналов по напряжению: 0–10 В, ±2,5 В, ±5 В, ±10 В; по току: 0–20 мА, 4–20 мА. Частота дискретизации составляет 1 кГц на канал.

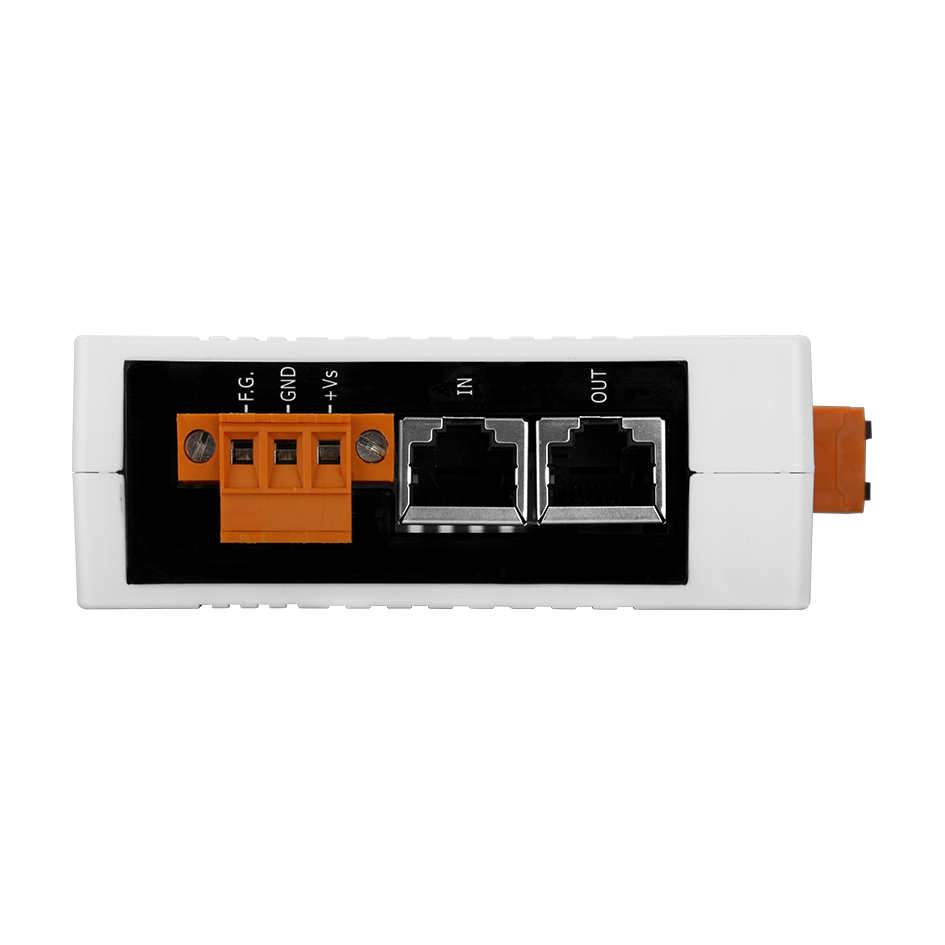

• Сетевые интерфейсы: два порта Ethernet 10/100 Base T(X) с разъемами RJ45, обеспечивающие максимальное расстояние между станциями до 100 м (100BASE-TX). Поддержка топологий подключения: звезда, линия, кольцо.
• Питание и монтаж: рабочее напряжение от 10 до 30 В постоянного тока, потребляемая мощность — 4 Вт. Модуль устанавливается на DIN-рейку, что упрощает монтаж и обслуживание.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, влажность от 10 до 90% без конденсации. Корпус выполнен из пластика, что обеспечивает легкость и прочность устройства.
• Защита и стандарты: защита от перенапряжений (IEC 61000-4-5) до 1 кВ, защита от электростатических разрядов (IEC 61000-4-2) до ±4 кВ для каждого канала. Сертифицировано по стандартам CE и FCC, соответствует требованиям электромагнитной совместимости (EMC) согласно IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5.

Модуль ECAT-2011H CR находит применение в различных областях промышленности, включая:

• Полупроводниковое оборудование: для мониторинга и управления процессами в производстве полупроводников.
• Металлообработка: в системах контроля и управления станками с числовым программным управлением (ЧПУ).
• Упаковка: для автоматизации процессов упаковки и контроля качества продукции.
• Литье под давлением: в системах управления процессами литья и контроля параметров.
• Сборочные линии: для интеграции в системы автоматизации сборочных процессов.
• Печатные машины: в системах управления печатными процессами и контроля качества.
• Робототехника: для взаимодействия с промышленными роботами в автоматизированных линиях.

Преимущества модуля ECAT-2011H CR включают:

• Гибкость подключения: поддержка различных топологий сети и возможность последовательного соединения устройств (daisy-chain), что упрощает монтаж и снижает затраты на инфраструктуру.
• Высокая точность измерений: 12-битная разрядность АЦП и точность ±0,2% от полного диапазона обеспечивают надежные данные для систем автоматизации.
• Широкий диапазон входных сигналов: поддержка различных уровней напряжения и тока позволяет интегрировать модуль в разнообразные системы с различными требованиями к входным сигналам.
• Надежность и защита: защита от перенапряжений и электростатических разрядов повышает устойчивость модуля к внешним воздействиям и продлевает срок службы оборудования.
• Совместимость: соответствие стандартам CE и FCC, а также требованиям электромагнитной совместимости (EMC) обеспечивает легкую интеграцию модуля в существующие системы автоматизации.

Модуль ECAT-2011H CR от ICP DAS является надежным и эффективным решением для интеграции в системы автоматизации, требующие высокоскоростной передачи данных и точного измерения аналоговых сигналов. Его технические характеристики и возможности делают его подходящим для широкого спектра промышленных приложений, обеспечивая гибкость, надежность и высокую производительность в работе.
