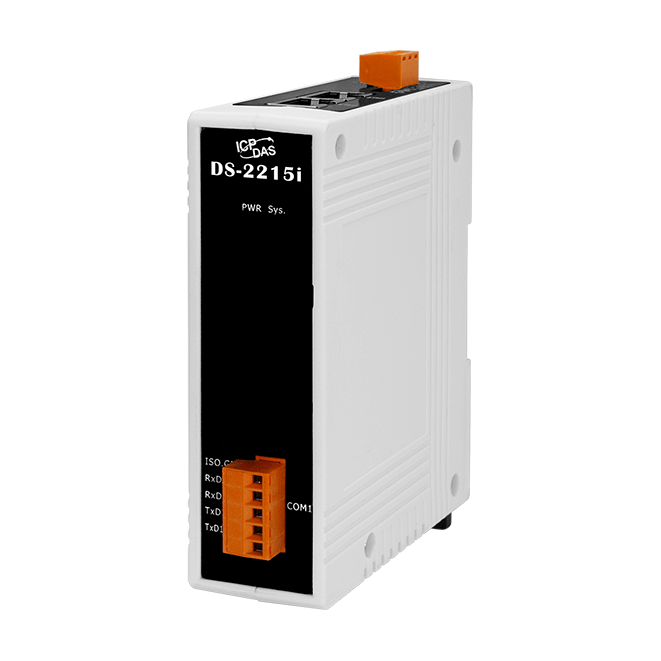

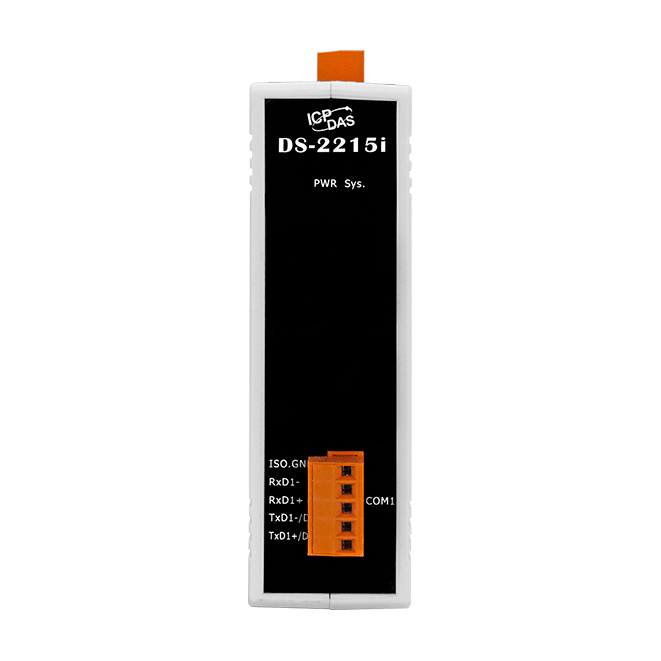

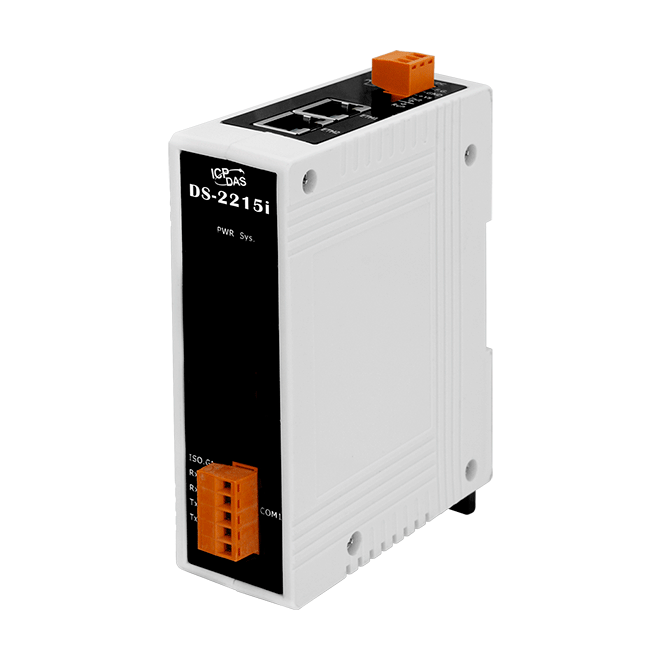

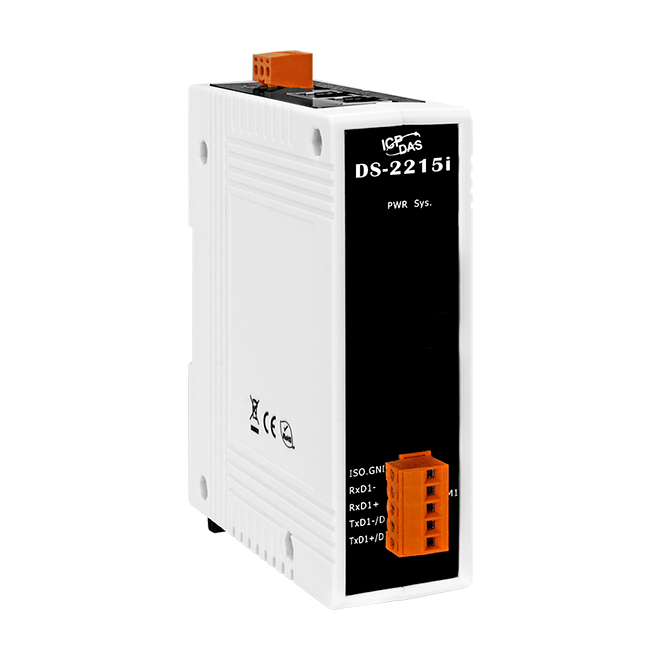

Сервер DS-2215i CR от ICP DAS представляет собой преобразователь последовательных интерфейсов RS-422/485 в Ethernet, оснащенный встроенным 2-портовым Ethernet-коммутатором. Это устройство предназначено для интеграции промышленных устройств с интерфейсами RS-422/485 в Ethernet-сети, обеспечивая надежную и эффективную передачу данных в различных промышленных приложениях.
Ключевые технические особенности DS-2215i CR включают:
- Порты Ethernet: два порта 10/100 Base T(X) с разъемами RJ45, поддерживающие автоматическое определение типа соединения (Auto MDI/MDI-X), что упрощает подключение к различным сетевым устройствам.
- Порт RS-422/485: один изолированный порт с клеммным разъемом, обеспечивающий гальваническую развязку сигнала на уровне 3000 В, что повышает устойчивость к помехам и защищает оборудование от возможных электрических повреждений.
- Скорость передачи данных: поддержка скорости до 115200 бит/с, что позволяет эффективно передавать большие объемы данных в реальном времени.
- Питание: возможность питания от источника постоянного тока с диапазоном напряжений от 12 до 48 В или через PoE (Power over Ethernet) с поддержкой стандарта IEEE 802.3af, что упрощает установку и снижает затраты на прокладку дополнительных кабелей питания.
- Рабочие условия: широкий диапазон рабочих температур от -25 до +75°C и рабочая влажность от 10 до 90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Монтаж: компактные габариты (90 x 110 x 33 мм) и возможность монтажа на DIN-рейку обеспечивают удобство установки в распределительных щитах и шкафах управления.
DS-2215i CR находит применение в различных областях промышленности, включая автоматизацию зданий, системы управления производственными процессами, мониторинг и управление оборудованием на удаленных объектах. Он обеспечивает надежную связь между устройствами с интерфейсами RS-422/485 и Ethernet-сетями, позволяя интегрировать старое оборудование в современные системы управления и мониторинга.
Преимущества DS-2215i CR включают:
- Гибкость подключения: два порта Ethernet позволяют создавать избыточные соединения для повышения надежности системы.
- Устойчивость к помехам: изоляция сигнала и питания защищает устройство от электрических помех и повышает его долговечность.
- Простота установки: возможность питания через PoE и монтаж на DIN-рейку упрощают процесс установки и снижают затраты на инфраструктуру.
Совместимость с различными промышленными протоколами и стандартами Ethernet делает DS-2215i CR универсальным решением для интеграции последовательных устройств в современные сети. Это устройство обеспечивает надежную и эффективную связь между различными компонентами промышленной автоматизации, способствуя повышению эффективности и надежности промышленных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 0.07 А @ 24 В пост. |
| Количество портов RS-422/485 | 1 |
| Габаритные размеры, мм | 90 x 110 x 33 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Бит данных | 5, 6, 7, 8 |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 115200 макс. |
| Стоповые биты | 1, 2 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Резистор в цепи смещения | Есть |
| Напряжение изоляции, В | Изоляция сигнала: 3000; Изоляция питания: 1000 |
| Количество последовательных портов | 1 |
| Наличие оптических портов | Нет |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип последовательных портов | RS-422 RS-485 |
| Разъем последовательного порта | Клемма |
| Общее количество портов | 1 |
| Серия устройства | DS серия |
