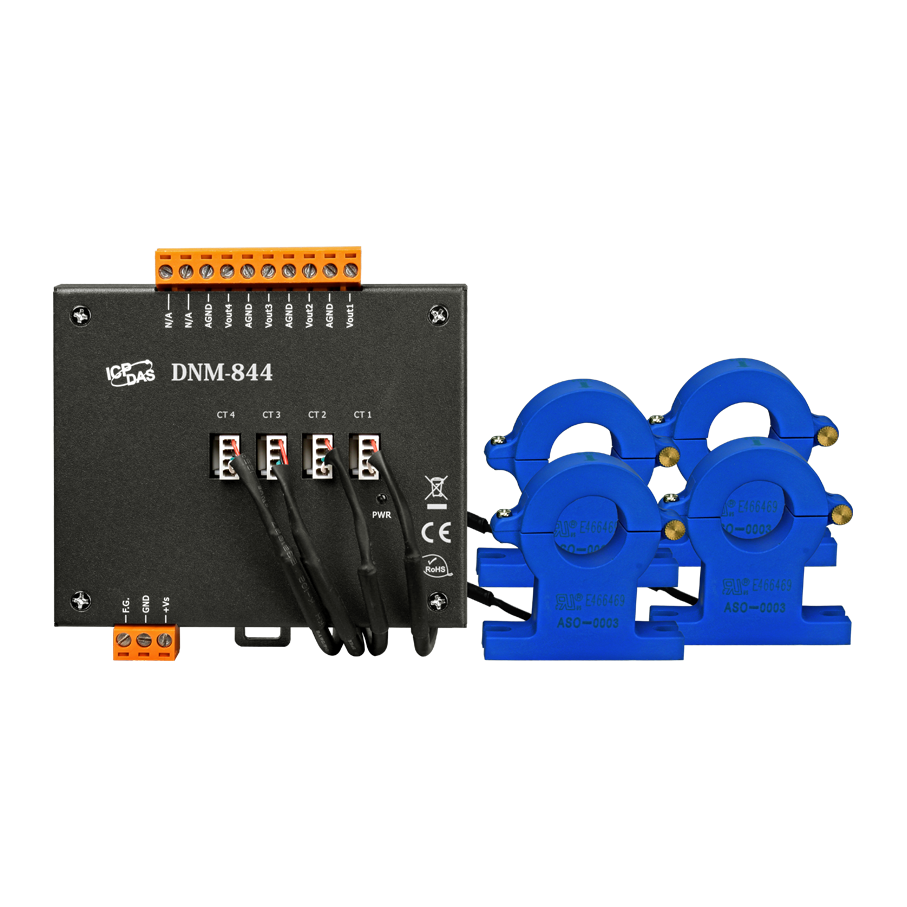

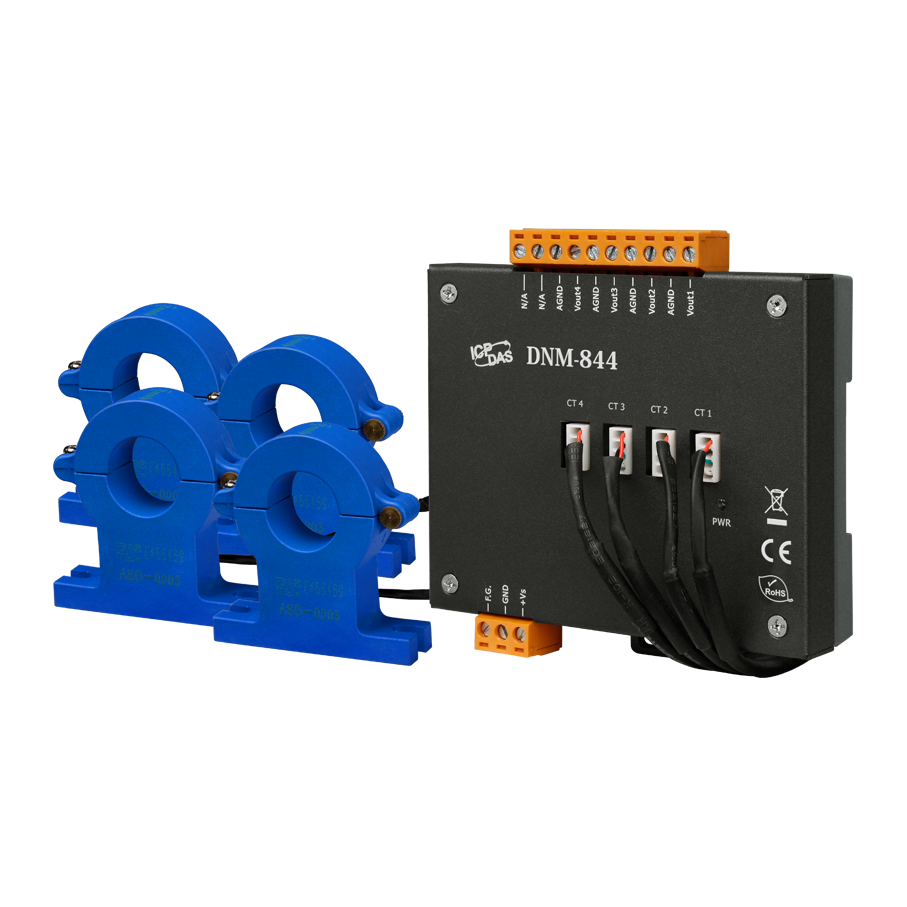

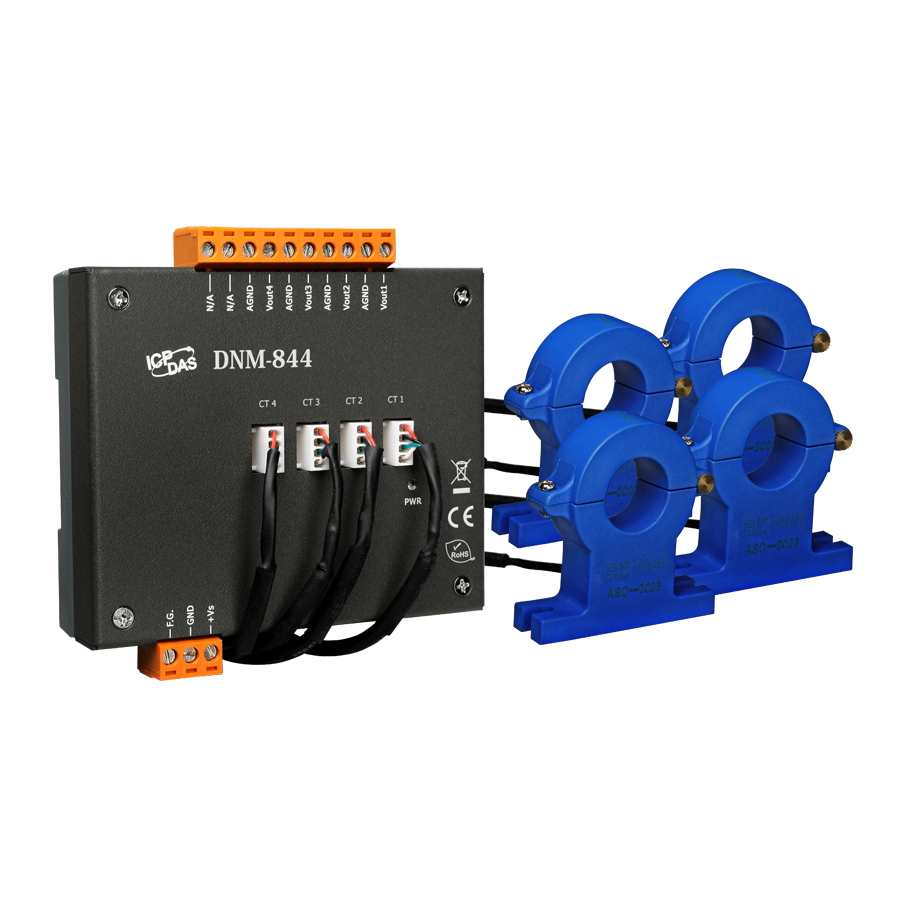

Преобразователь DNM-844-500A CR 4 Channel Current Transformer (500A) (Metal) (RoHS)

Преобразователь тока DNM-844-500A CR от компании ICP DAS предназначен для точного измерения высоких токов в промышленных системах. Это устройство оснащено четырьмя каналами, что позволяет одновременно контролировать несколько токовых цепей, обеспечивая эффективный мониторинг и управление электрическими системами.

Ключевые технические особенности DNM-844-500A CR включают:

• Диапазон входного тока: ±500 А, что соответствует максимальному входному току 500 А на канал.
• Выходной сигнал: линейное преобразование входного тока в выходное напряжение ±10 В постоянного тока или 10 В переменного тока, с точностью ±1% от полного диапазона.
• Частотный диапазон: поддержка входных сигналов с частотой до 50 кГц, что позволяет использовать устройство в высокочастотных приложениях.
• Изоляция: внутреннее изолирование между каналами и логикой устройства на уровне 3000 В постоянного тока, а также изоляция электрической цепи на 2500 В, обеспечивая защиту от перенапряжений и помех.
• Защита от электростатических разрядов (ESD): соответствует стандарту IEC 61000-4-2, обеспечивая защиту ±4 кВ для линии питания и ±8 кВ для случайных точек.
• Защита от перенапряжений: выдерживает перенапряжения до ±3 кВ для линии питания, что повышает надежность работы устройства в условиях электрических помех.
• Питание: работает при напряжении от 10 до 30 В постоянного тока, с потреблением 2,3 Вт, что делает его энергоэффективным решением.
• Габариты: компактные размеры 104 x 103 x 28 мм и металлический корпус обеспечивают прочность и долговечность устройства при монтаже на DIN-рейку.

Области применения DNM-844-500A CR включают:

• Энергетика: мониторинг и управление высоковольтными линиями электропередач и распределительными системами.
• Промышленность: контроль токов в производственных процессах, где требуется высокая точность измерений.
• Автоматизация: интеграция в системы автоматического управления для обеспечения безопасности и эффективности работы оборудования.

Преимущества DNM-844-500A CR:

• Многофункциональность: возможность одновременного измерения четырех токовых цепей повышает эффективность мониторинга.
• Высокая точность: линейное преобразование с минимальной погрешностью обеспечивает достоверные данные для анализа.
• Надежность: защита от электростатических разрядов и перенапряжений гарантирует стабильную работу в сложных условиях.
• Универсальность: совместимость с различными модулями аналогового ввода, такими как I-7017, I-87017, M-7017RMS и I-87017W-RMS, расширяет возможности интеграции в существующие системы.

Преобразователь DNM-844-500A CR является надежным и эффективным решением для измерения высоких токов в промышленных приложениях, обеспечивая точность, безопасность и совместимость с различным оборудованием.

Основные характеристики:
