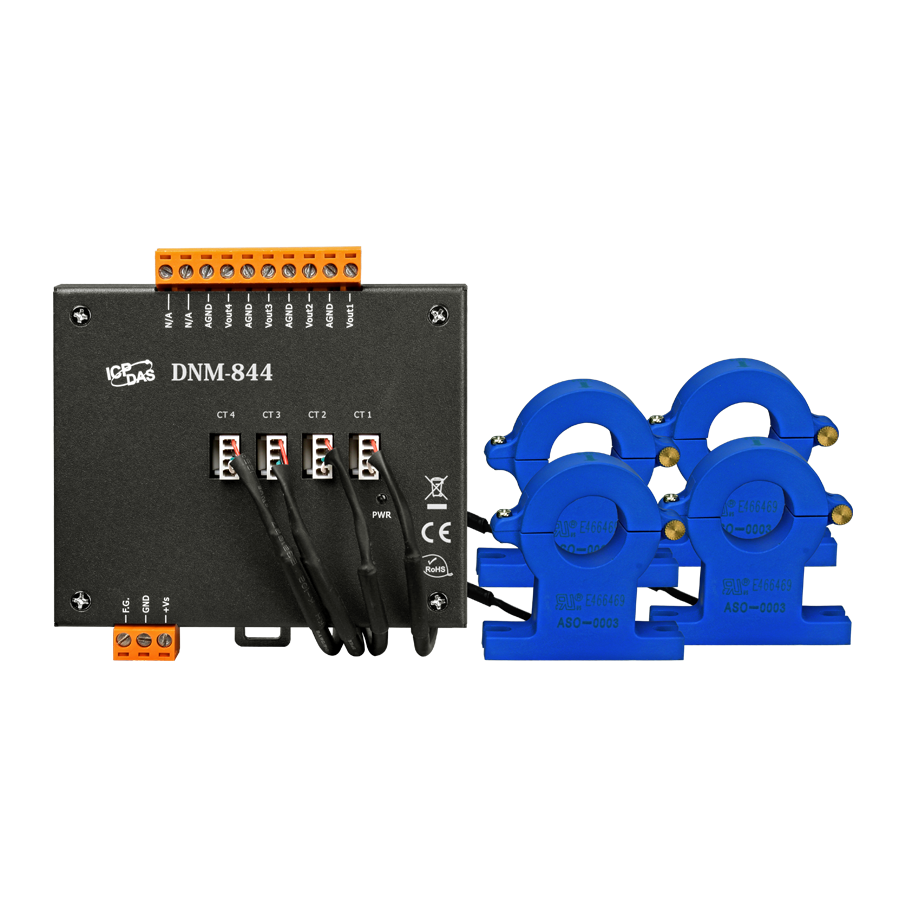

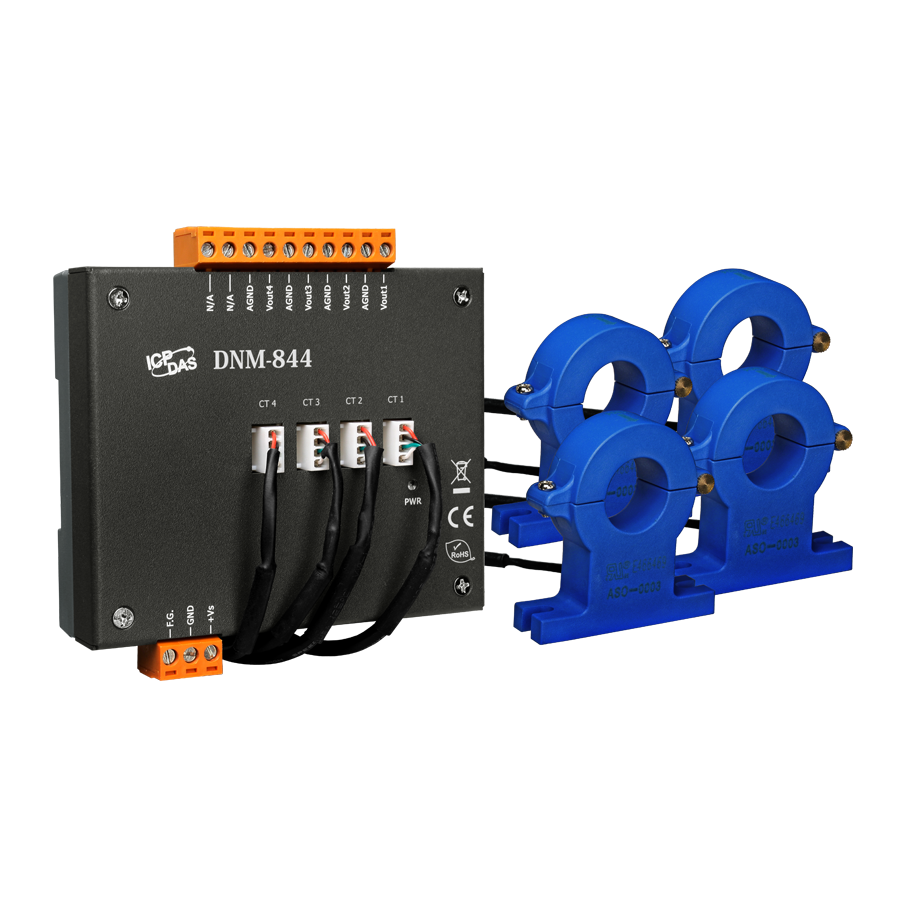

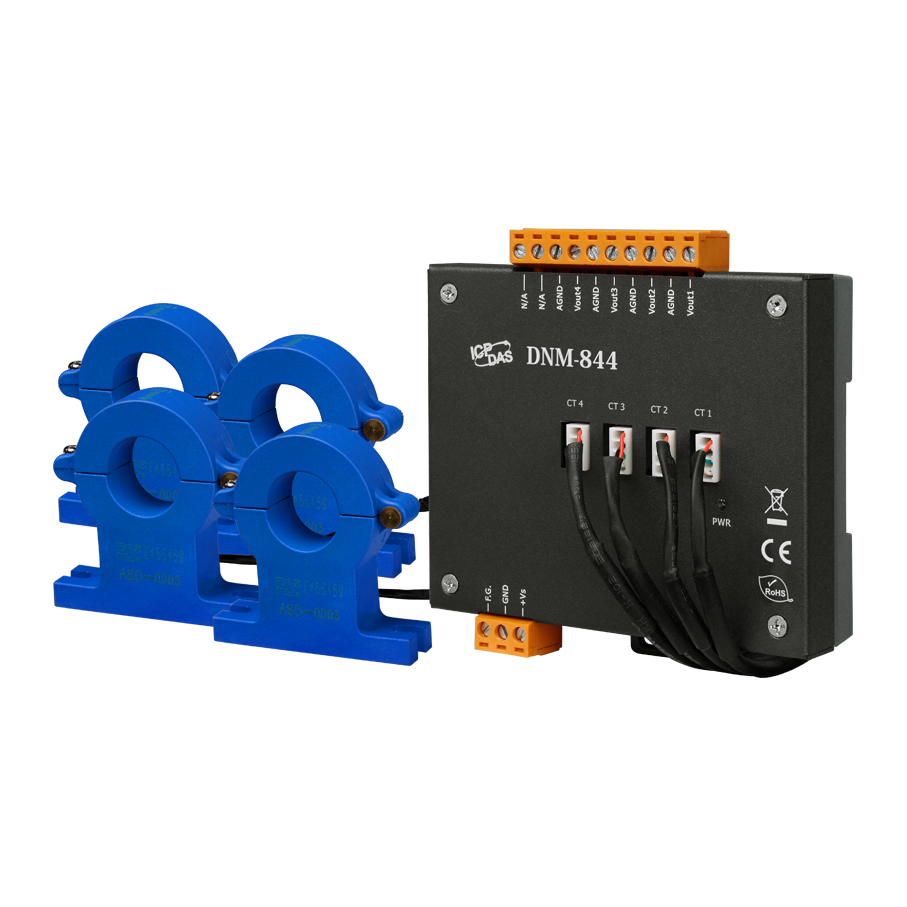

Преобразователь тока DNM-844-200A CR от компании ICP DAS предназначен для измерения высоких токов в промышленных системах автоматизации. Это устройство оснащено четырьмя каналами, что позволяет одновременно контролировать несколько токовых цепей, обеспечивая эффективный мониторинг и управление электрическими системами.
Ключевые технические особенности DNM-844-200A CR включают:
- Диапазон входного тока: ±200 А на канал, что соответствует максимальному входному току 2000 А при использовании всех четырех каналов.
- Выходной сигнал: ±10 В постоянного тока или 10 В переменного тока, обеспечивая линейное соотношение ослабления для точного измерения.
- Точность выходного сигнала: ±1% от полного диапазона, что гарантирует высокую достоверность измерений.
- Частотный диапазон: до 50 кГц, позволяя эффективно работать с высокочастотными сигналами.
- Изоляция: электрическая изоляция между цепями 2500 В, изоляция между каналами и логикой 3000 В постоянного тока, обеспечивая защиту от перенапряжений и помех.
- Защита от электростатического разряда (ESD): ±4 кВ для линии питания и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2.
- Защита от перенапряжения: ±3 кВ для линии питания, соответствующая стандарту IEC 61000-4-5.
- Питание: рабочее напряжение 10 ~ 30 В постоянного тока с потреблением 2,3 Вт.
- Габаритные размеры: 104 x 103 x 28 мм, корпус из металла, монтаж на DIN-рейку.
Преобразователь DNM-844-200A CR широко используется в промышленных приложениях, где требуется мониторинг и управление высокими токами. Он совместим с различными модулями аналогового ввода, такими как I-7017, I-87017, M-7017RMS и I-87017W-RMS, что позволяет интегрировать его в существующие системы автоматизации для расширения функциональности и повышения надежности.
Среди преимуществ использования DNM-844-200A CR можно отметить:
- Высокая точность измерений, обеспечивающая надежный мониторинг электрических цепей.
- Многофункциональность, позволяющая одновременно контролировать несколько каналов.
- Устойчивость к электромагнитным помехам, благодаря защите от ESD и перенапряжений.
- Простота монтажа, благодаря компактным размерам и возможности установки на DIN-рейку.
Данное устройство является надежным решением для предприятий, стремящихся обеспечить эффективный контроль и управление высокими токами в своих электрических системах, повышая безопасность и эффективность эксплуатации оборудования.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 104 x 103 x 28 |
| Потребление тока | 2.3 Вт |
| Изоляция электрической цепи | 2500 В |
| Материал корпуса | Металл |
| Внтуренний диаметр токового кольца | 21 мм |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±8 кВ для случайной точки |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Максимальная частота входного сигнала | 50 кГц |
| Входной ток | ±200 A |
| Количество каналов | 4 |
| Диапазон выходных сигналов по напряжению | ±10 В пост. или 10 В пер. |
| Точность выходного напряжения | ±1% от полного диапазона |
| Тип устройства | Трансформатор тока |
