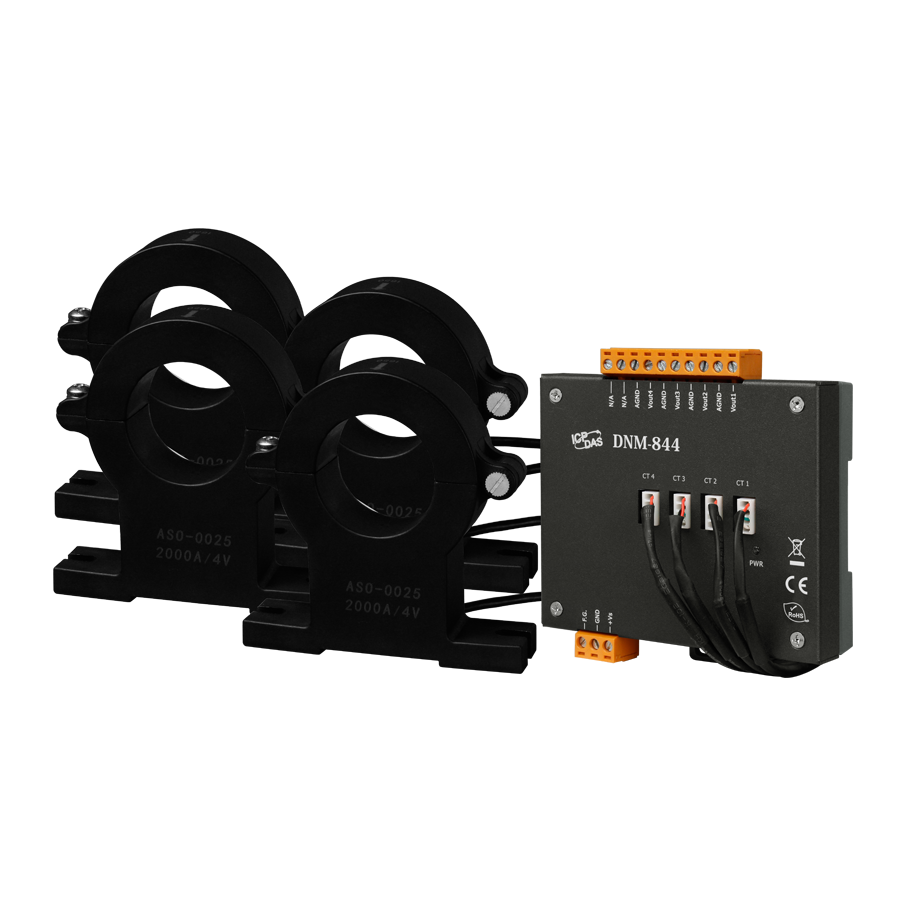

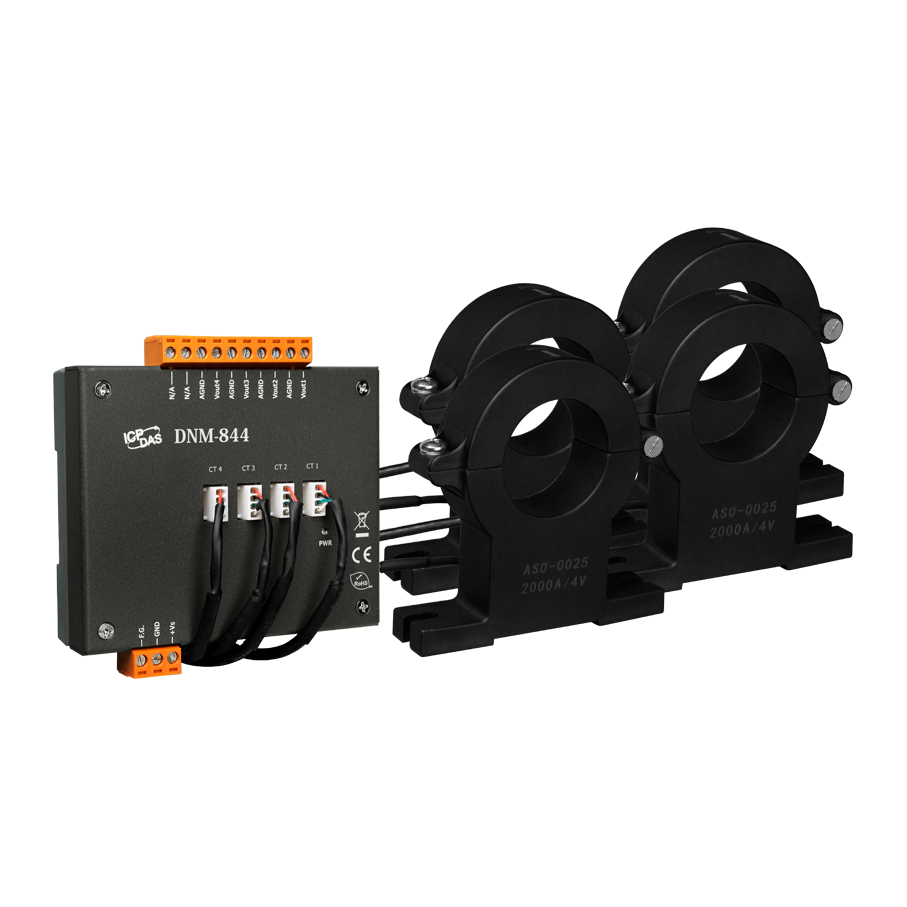

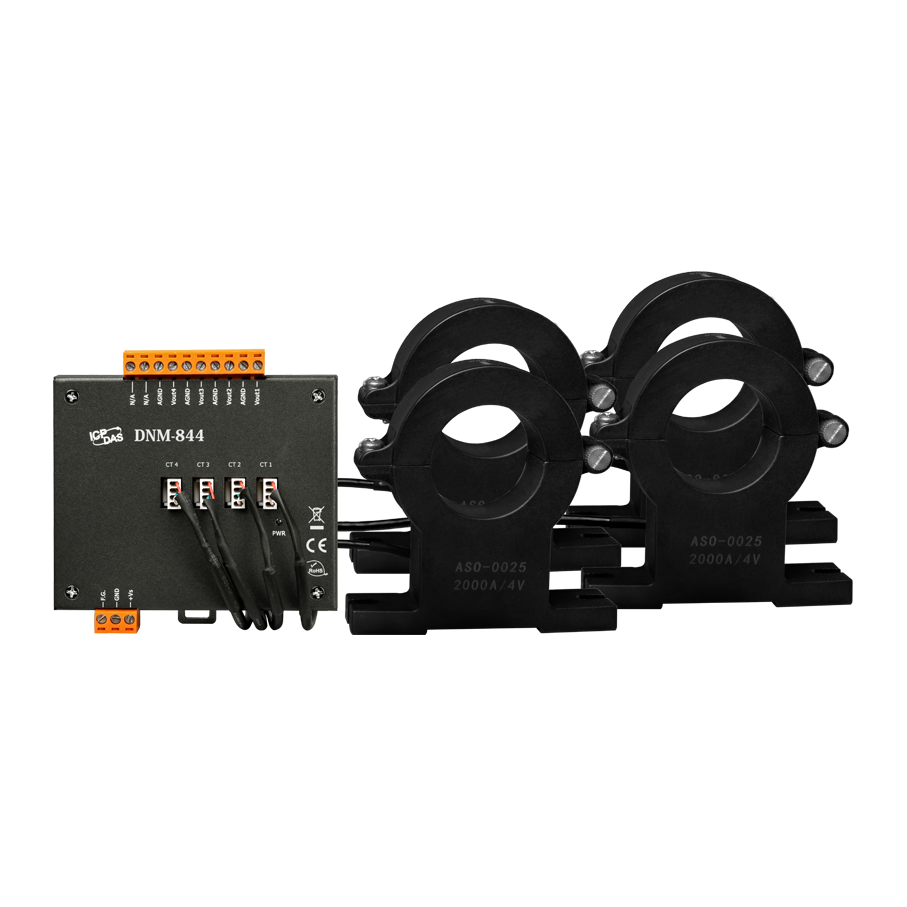

Преобразователь тока DNM-844-1000A CR от компании ICP DAS предназначен для точного измерения высоких токов в промышленных системах автоматизации. Это устройство преобразует входной ток до ±1000 А в пропорциональный выходной сигнал напряжения, обеспечивая надежный мониторинг и управление электрическими цепями.
Ключевые технические особенности:
- Четырехканальный аналоговый ввод: позволяет одновременно измерять токи в четырех различных точках системы.
- Диапазон входного сигнала: поддерживает токи до ±1000 А, что делает устройство подходящим для применения в высоконапряженных электрических цепях.
- Выходной сигнал: генерирует напряжение ±10 В постоянного тока или 10 В переменного тока, обеспечивая совместимость с большинством систем сбора данных и управления.
- Точность измерений: выходное напряжение имеет погрешность ±1% от полного диапазона, что гарантирует высокую достоверность получаемых данных.
- Изоляция: входные каналы изолированы от внутренней логики на 3000 В постоянного тока, а электрическая цепь устройства имеет изоляцию на 2500 В, что повышает безопасность эксплуатации.
- Защита от перенапряжений: устройство оснащено защитой от перенапряжений до ±3 кВ для линии питания, что обеспечивает дополнительную надежность в условиях электромагнитных помех.
- Защита от электростатического разряда (ESD): соответствует стандарту IEC 61000-4-2, обеспечивая защиту до ±4 кВ для линии питания и ±8 кВ для случайной точки.
- Монтаж: предназначено для установки на DIN-рейку, что упрощает интеграцию в существующие распределительные щиты и панели управления.
- Потребляемая мощность: 2,3 Вт, что способствует энергоэффективности системы.
- Габаритные размеры: 104 x 103 x 28 мм, что позволяет экономить пространство при монтаже.
Преобразователь DNM-844-1000A CR идеально подходит для применения в системах мониторинга и управления высоковольтными электрическими цепями, таких как распределительные щиты, панели управления и системы автоматизации промышленных предприятий. Он обеспечивает точные измерения тока, что критично для предотвращения перегрузок и обеспечения надежной работы оборудования.
Устройство совместимо с различными системами сбора данных и управления, благодаря стандартным выходным сигналам и изолированным входам. Это позволяет интегрировать преобразователь в существующие инфраструктуры без необходимости значительных изменений в проектировании.
Среди преимуществ DNM-844-1000A CR можно отметить высокую точность измерений, надежность в эксплуатации, защиту от перенапряжений и электростатических разрядов, а также удобство монтажа на DIN-рейку. Эти характеристики делают устройство эффективным решением для обеспечения безопасности и эффективности работы промышленных электрических систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 104 x 103 x 28 |
| Потребление тока | 2.3 Вт |
| Изоляция электрической цепи | 2500 В |
| Материал корпуса | Металл |
| Внтуренний диаметр токового кольца | 40.5 мм |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±8 кВ для случайной точки |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Максимальная частота входного сигнала | 50 кГц |
| Входной ток | ±1000 A |
| Количество каналов | 4 |
| Диапазон выходных сигналов по напряжению | ±10 В пост. или 10 В пер. |
| Точность выходного напряжения | ±1% от полного диапазона |
| Тип устройства | Трансформатор тока |
