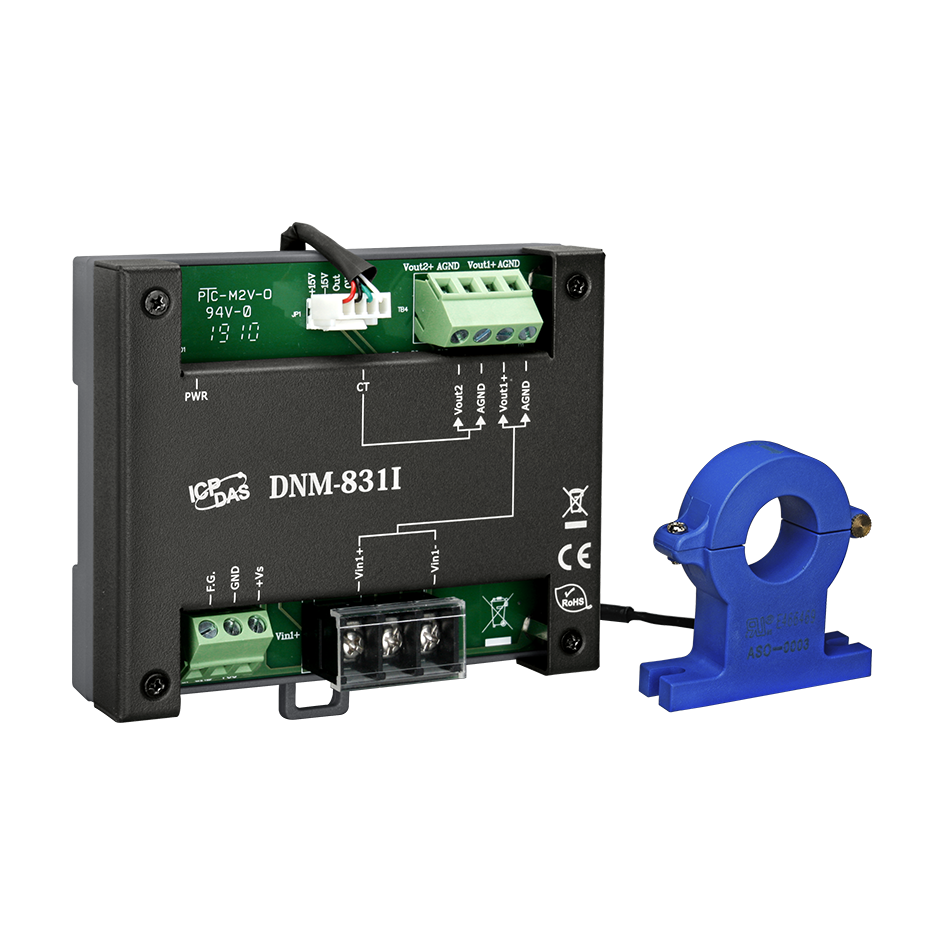

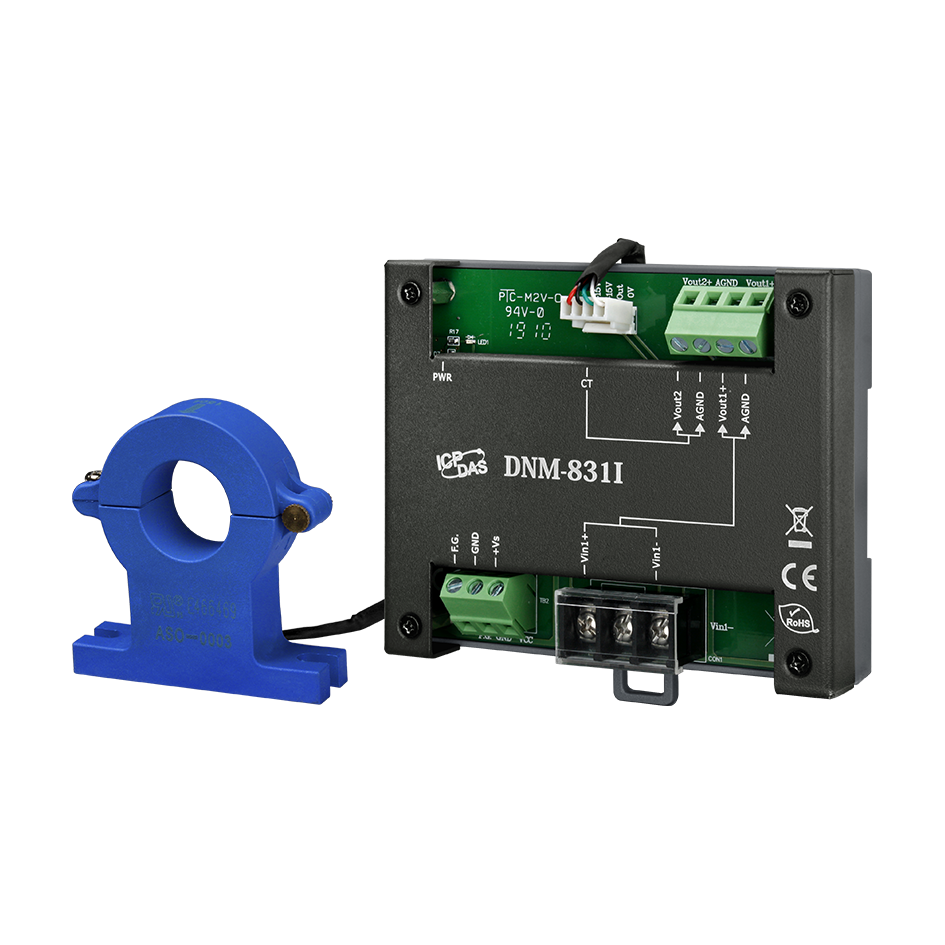

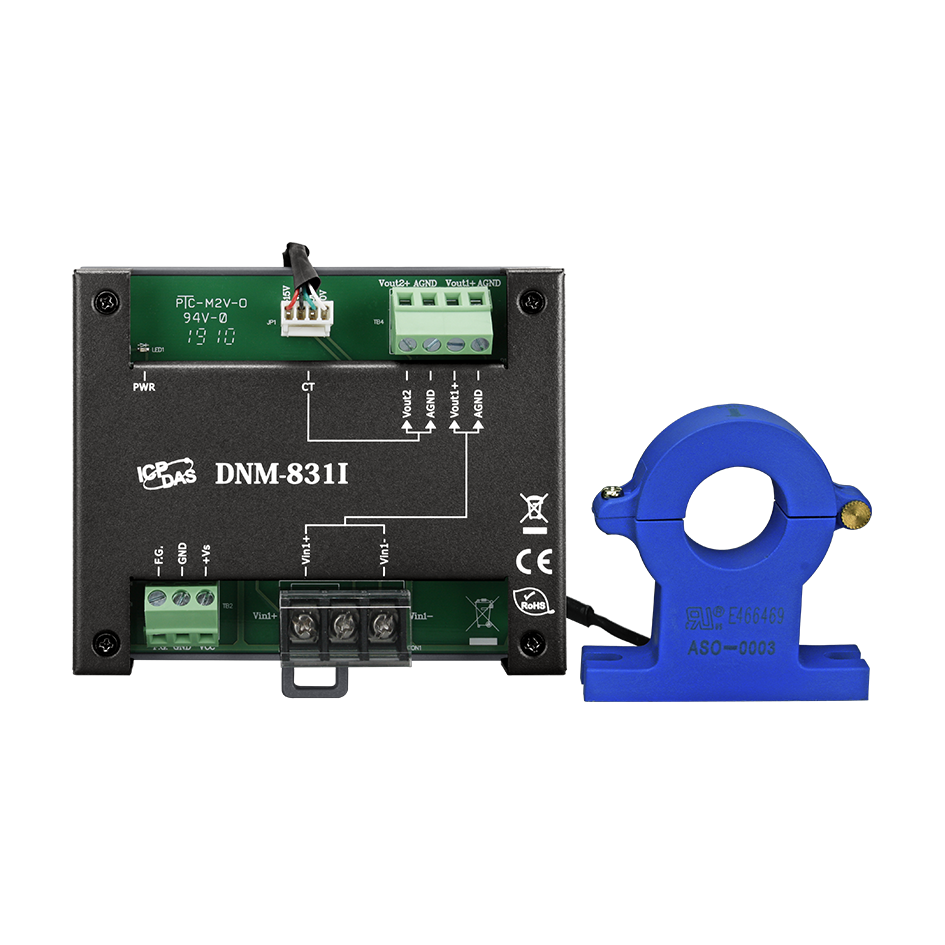

Преобразователь DNM-831I-100V-50A CR 1 Channel Voltage Attenuator and 1 Channel Current Transformer

Преобразователь DNM-831I-100V-50A CR от компании ICP DAS представляет собой одноканальный аттенюатор напряжения и одноканальный трансформатор тока, предназначенные для измерения высоких значений напряжения и тока в промышленных системах. Устройство обеспечивает точное преобразование входных сигналов в стандартизированные выходные сигналы, что делает его незаменимым компонентом в системах мониторинга и управления.

Ключевые технические особенности устройства включают:

• Диапазон входных сигналов: аттенюатор напряжения поддерживает входное напряжение до ±100 В, преобразуя его в выходное напряжение ±10 В; трансформатор тока измеряет токи до ±50 А, также преобразуя их в выходное напряжение ±10 В.
• Гальваническая развязка: входные сигналы изолированы от выходных и между собой на уровне 3000 В, что предотвращает влияние помех и повышает надежность системы.
• Защита от перенапряжений: устройство оснащено защитой от перенапряжений до ±3 кВ для линии питания, обеспечивая дополнительную безопасность при эксплуатации.
• Рабочие условия: устройство функционирует в диапазоне температур от -25 до +75 °C и при влажности от 10% до 90% без конденсации, что позволяет использовать его в различных климатических условиях.
• Монтаж: предусмотрен монтаж на DIN-рейку, что упрощает интеграцию в существующие системы.

Области применения DNM-831I-100V-50A CR включают:

• Энергетический сектор: мониторинг и управление высоковольтными и высокотоковыми линиями для обеспечения их надежной работы.
• Промышленная автоматизация: интеграция в системы управления для контроля параметров электрических цепей и оборудования.
• Системы безопасности: обеспечение защиты оборудования от перенапряжений и токов короткого замыкания.

Преимущества устройства включают:

• Высокая точность измерений: точность выходного напряжения составляет ±1% от полного диапазона, что гарантирует достоверность данных.
• Устойчивость к внешним воздействиям: защита от электростатических разрядов (ESD) до ±4 кВ для линии питания и каждого канала, а также защита от перенапряжений до ±3 кВ для линии питания, обеспечивают надежную работу в сложных условиях.
• Простота интеграции: совместимость с аналоговыми входными модулями, такими как I-7017, I-87017, M-7017RMS и I-87017W-RMS, позволяет легко интегрировать устройство в существующие системы.

Преобразователь DNM-831I-100V-50A CR от ICP DAS является надежным и эффективным решением для измерения высоких значений напряжения и тока в промышленных приложениях, обеспечивая точность, безопасность и простоту интеграции в различные системы мониторинга и управления.
