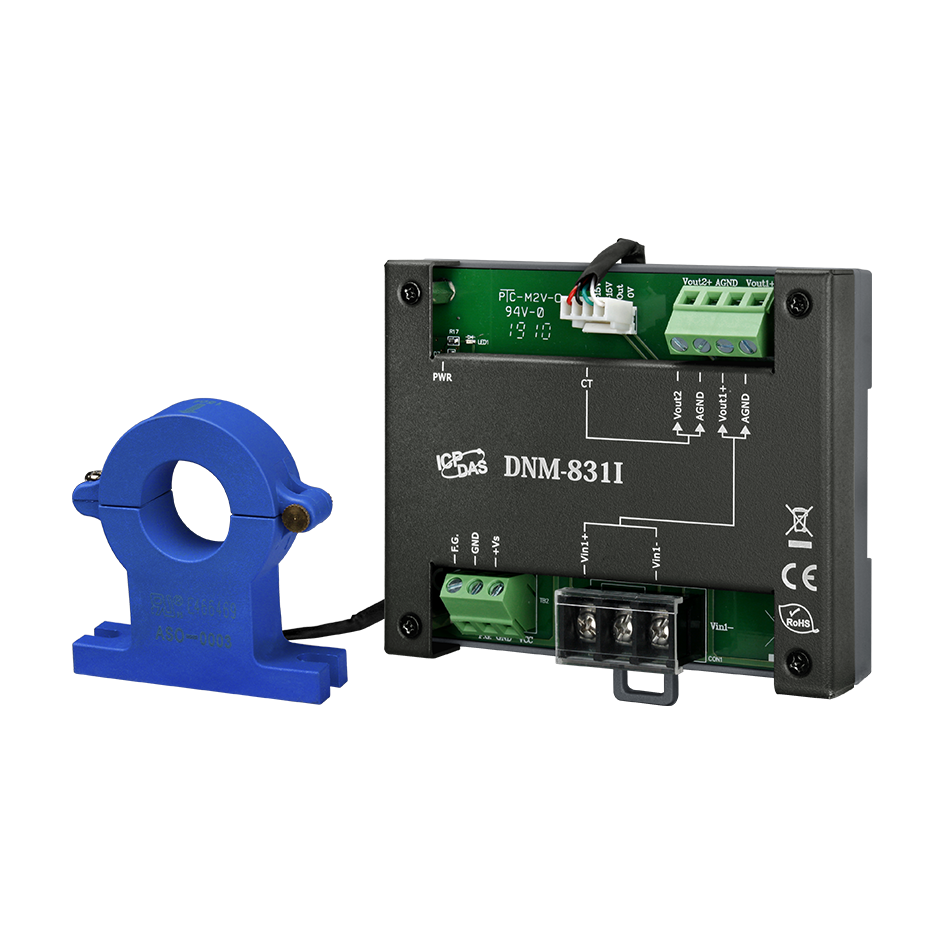

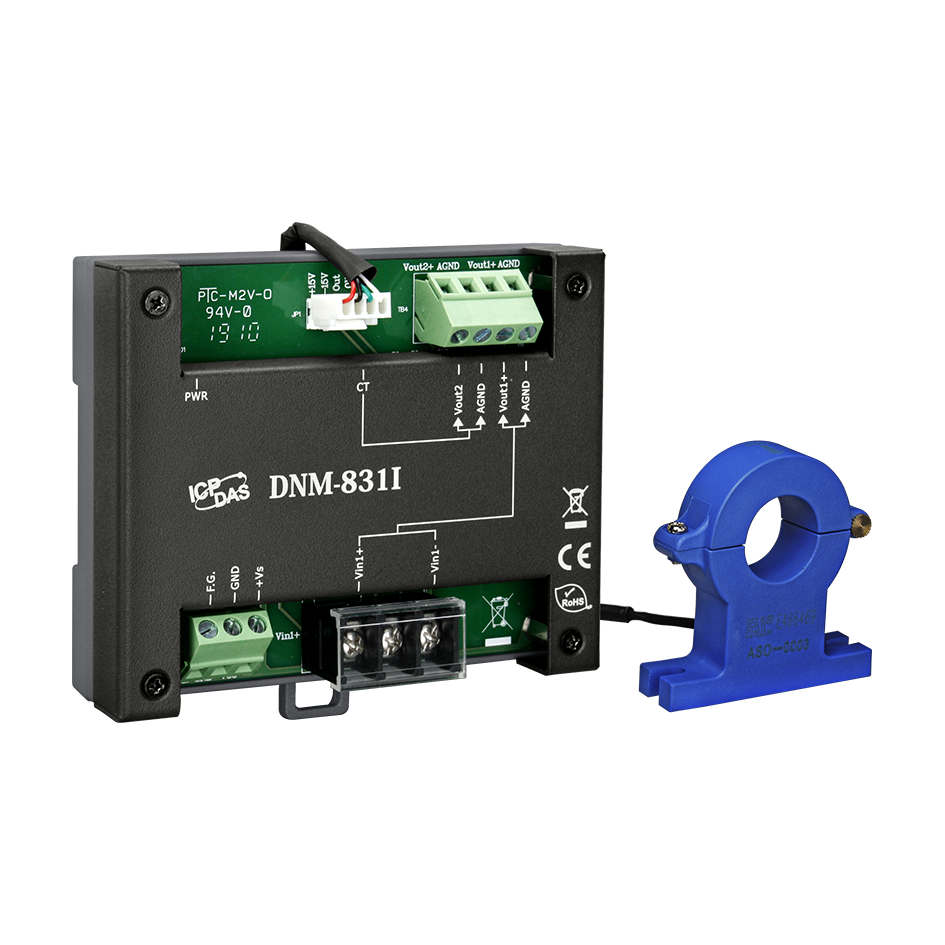

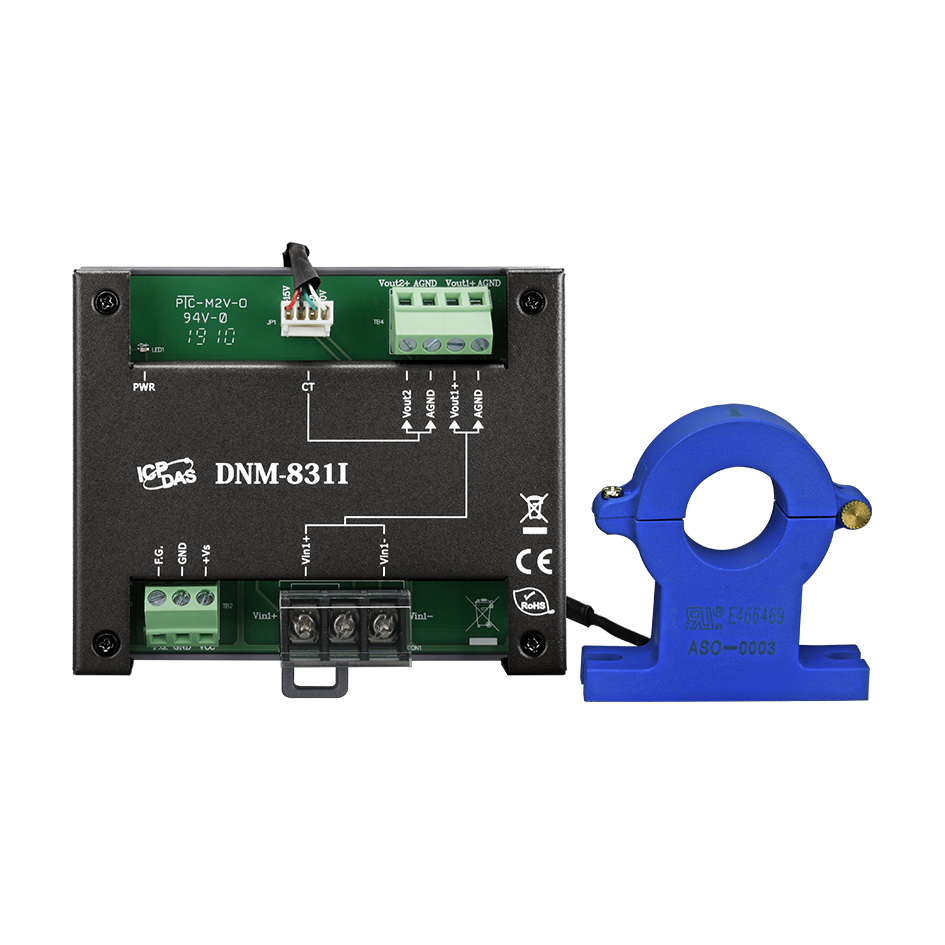

Счетчик DNM-831I-100V-500A CR от компании ICP DAS представляет собой специализированное устройство, сочетающее функции одноканального аттенюатора напряжения и одноканального трансформатора тока. Он предназначен для измерения высоковольтных и высокочастотных сигналов, обеспечивая их преобразование в стандартизированные выходные сигналы, что делает его незаменимым в системах мониторинга и управления промышленными процессами.
**Ключевые технические особенности:**
- Входные характеристики:
- Диапазон входного напряжения: ±100 В, преобразуемое до ±10 В.
- Диапазон входного тока: ±500 А, преобразуемое до ±10 В.
- Максимальная частота входного сигнала: 50 кГц для трансформатора тока и 20 кГц для аттенюатора напряжения.
- Выходные характеристики:
- Диапазон выходных сигналов по напряжению: ±10 В постоянного или 10 В переменного тока.
- Точность выходного напряжения: ±1% от полного диапазона.
- Электропитание:
- Рабочее напряжение: 10 ~ 30 В постоянного тока.
- Потребляемая мощность: 1,8 Вт.
- Защита и изоляция:
- Гальваническая развязка входных сигналов: 3000 В постоянного тока.
- Защита от электростатических разрядов (ESD) по стандарту IEC 61000-4-2: ±4 кВ для линии питания и каждого канала, ±8 кВ для случайной точки.
- Защита от перенапряжений: ±3 кВ для линии питания.
- Физические характеристики:
- Габаритные размеры: 96 x 103 x 30 мм.
- Материал корпуса: металл.
- Монтаж: на DIN-рейку.
- Условия эксплуатации:
- Рабочая температура: от -25 до +75 °C.
- Температура хранения: от -30 до +75 °C.
- Рабочая влажность: 10 ~ 90%, без образования конденсата.
**Области применения и целевая аудитория:**
Счетчик DNM-831I-100V-500A CR предназначен для использования в промышленных системах автоматизации, где требуется точное измерение и преобразование высоковольтных и высокочастотных сигналов. Он идеально подходит для интеграции с аналоговыми входными модулями, такими как I-7017, I-87017, M-7017RMS и I-87017W-RMS, обеспечивая эффективное измерение высоких токов.
**Преимущества и совместимость:**
- Трехуровневая изоляция (между модулями и между каналами) предотвращает помехи и обеспечивает надежную работу системы.
- Линейный коэффициент ослабления и высокая входная импедансия способствуют точному и стабильному измерению сигналов.
- Простой монтаж на DIN-рейку и металлический корпус обеспечивают долговечность и удобство установки.
- Широкий диапазон рабочих температур и защита от электростатических разрядов и перенапряжений делают устройство надежным в различных эксплуатационных условиях.
С учетом указанных характеристик, DNM-831I-100V-500A CR является эффективным решением для предприятий, требующих надежного и точного измерения высоковольтных и высокочастотных сигналов в системах автоматизации и мониторинга.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 96 x 103 x 30 |
| Потребление тока | 1.8 Вт |
| Материал корпуса | Металл |
| Внтуренний диаметр токового кольца | 21 мм |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Гальваническая развязка входных сигналов | 3000 В |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Максимальная частота входного сигнала | 50 кГц (трансформатор), 20 кГц (аттеньюатор) |
| Входной ток | ±500 A |
| Количество каналов | 1 канал трансформатора тока, 1 канал аттеньюатора напряжения |
| Диапазон выходных сигналов по напряжению | ±10 В пост. или 10 В пер. |
| Точность выходного напряжения | ±1% от полного диапазона |
| Тип устройства | Трансформатор тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
