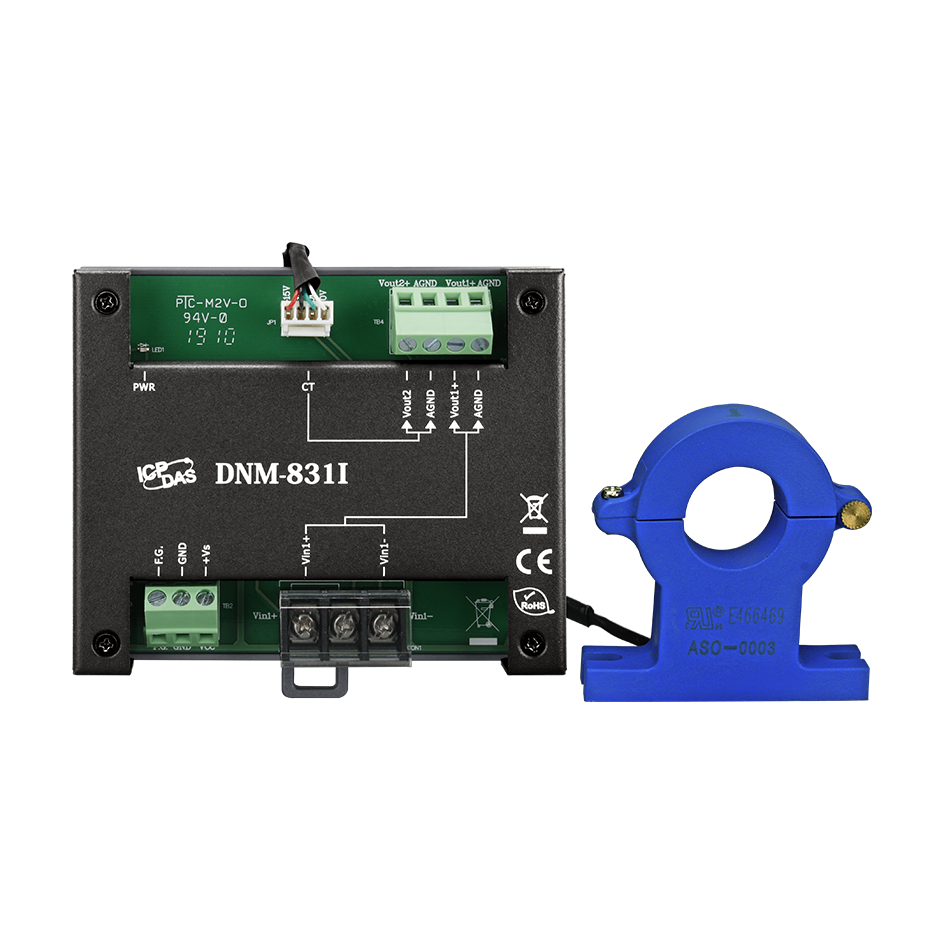

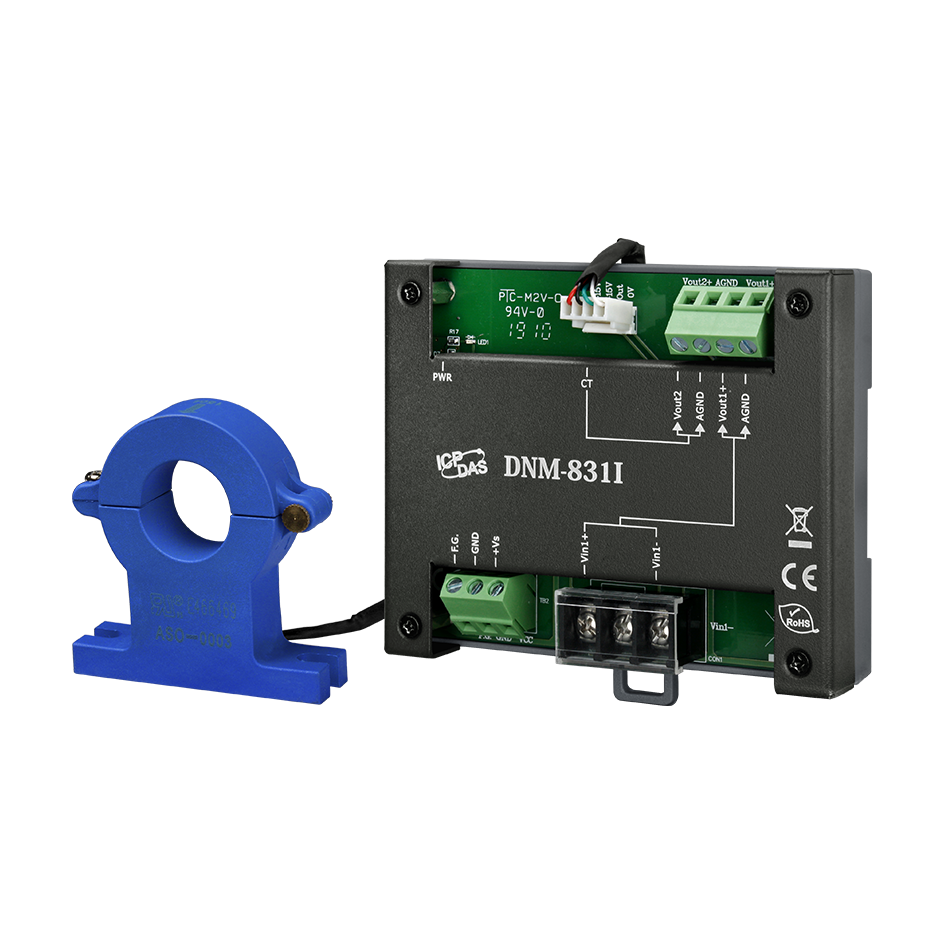

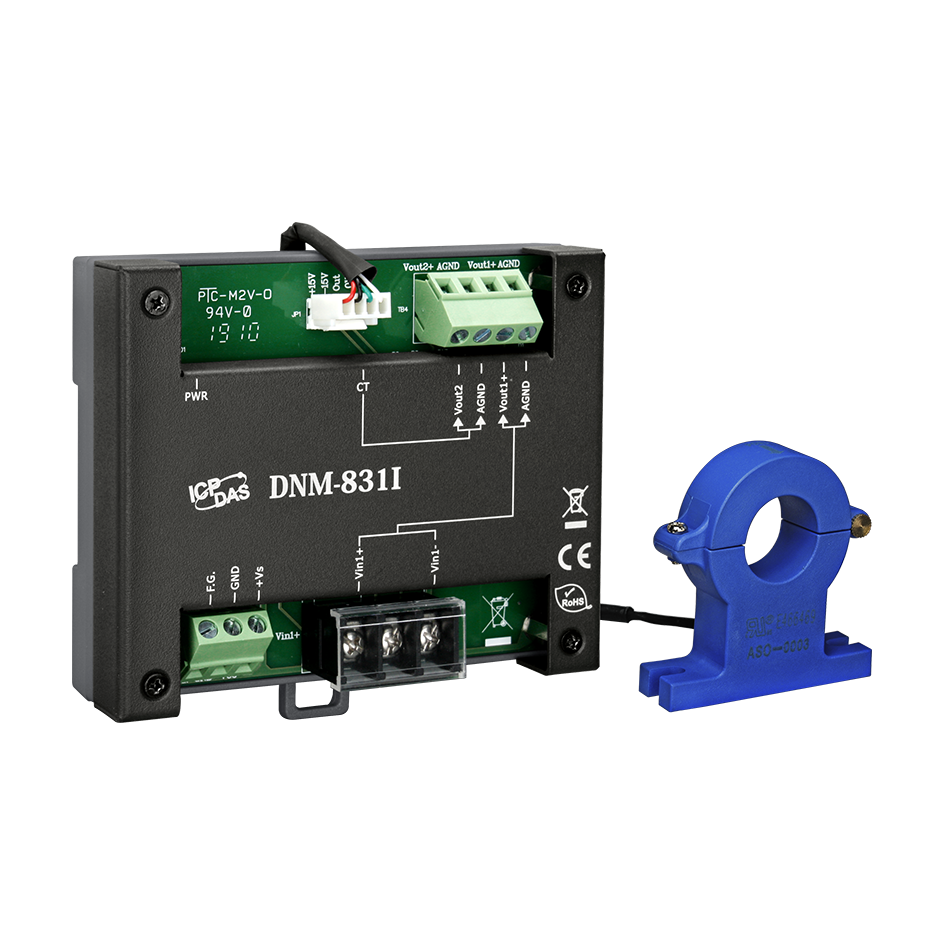

Преобразователь DNM-831I-100V-200A CR от компании ICP DAS представляет собой устройство, сочетающее в себе функции одно-канального аттенюатора напряжения и одно-канального трансформатора тока. Оно предназначено для измерения высоких значений напряжения и тока, обеспечивая их преобразование в стандартизированные выходные сигналы, совместимые с различными системами сбора данных и автоматизации.
Ключевые технические особенности устройства включают:
- Высокий диапазон входных сигналов: максимальное входное напряжение до ±100 В и максимальный входной ток до ±200 А, которые преобразуются в выходные сигналы ±10 В.
- Трехуровневая изоляция: гальваническая развязка между входами и выходами, а также между каналами, обеспечивающая защиту от помех и повышенную надежность работы.
- Линейное отношение ослабления: гарантирует точность преобразования входных сигналов без искажений.
- Высокое входное сопротивление: минимизирует влияние на измеряемые сигналы и повышает точность измерений.
- Защита от перенапряжений и электростатических разрядов: соответствует стандартам IEC 61000-4-2 и IEC 61000-4-5, обеспечивая защиту от внешних воздействий.
- Удобство монтажа: компактные габариты (96 x 103 x 30 мм) и возможность установки на DIN-рейку упрощают интеграцию в существующие системы.
Устройство предназначено для применения в различных областях промышленности, где требуется мониторинг и управление высоковольтными и высокотоковыми процессами. Оно идеально подходит для использования в системах автоматизации, SCADA, а также в приложениях, связанных с энергетикой, машиностроением и другими отраслями, где необходимы точные измерения и преобразования сигналов.
Преимущества DNM-831I-100V-200A CR включают:
- Высокая точность измерений: благодаря линейному ослаблению и высокой точности выходного сигнала (±1% от полного диапазона).
- Надежность и долговечность: металлический корпус и защита от внешних воздействий обеспечивают долгосрочную эксплуатацию устройства в различных условиях.
- Совместимость: устройство совместимо с аналоговыми входными модулями, такими как I-7017, I-87017, M-7017RMS и I-87017W-RMS, что расширяет возможности интеграции в существующие системы.
Устройство функционирует при рабочем напряжении от 10 до 30 В постоянного тока и потребляет 1,8 Вт. Оно способно работать в температурном диапазоне от -25 до +75 °C и при влажности от 10 до 90% без конденсации, что делает его универсальным решением для различных промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 96 x 103 x 30 |
| Потребление тока | 1.8 Вт |
| Материал корпуса | Металл |
| Внтуренний диаметр токового кольца | 21 мм |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Гальваническая развязка входных сигналов | 3000 В |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Максимальная частота входного сигнала | 50 кГц (трансформатор), 20 кГц (аттеньюатор) |
| Входной ток | ±200 A |
| Количество каналов | 1 канал трансформатора тока, 1 канал аттеньюатора напряжения |
| Диапазон выходных сигналов по напряжению | ±10 В пост. или 10 В пер. |
| Точность выходного напряжения | ±1% от полного диапазона |
| Тип устройства | Трансформатор тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
