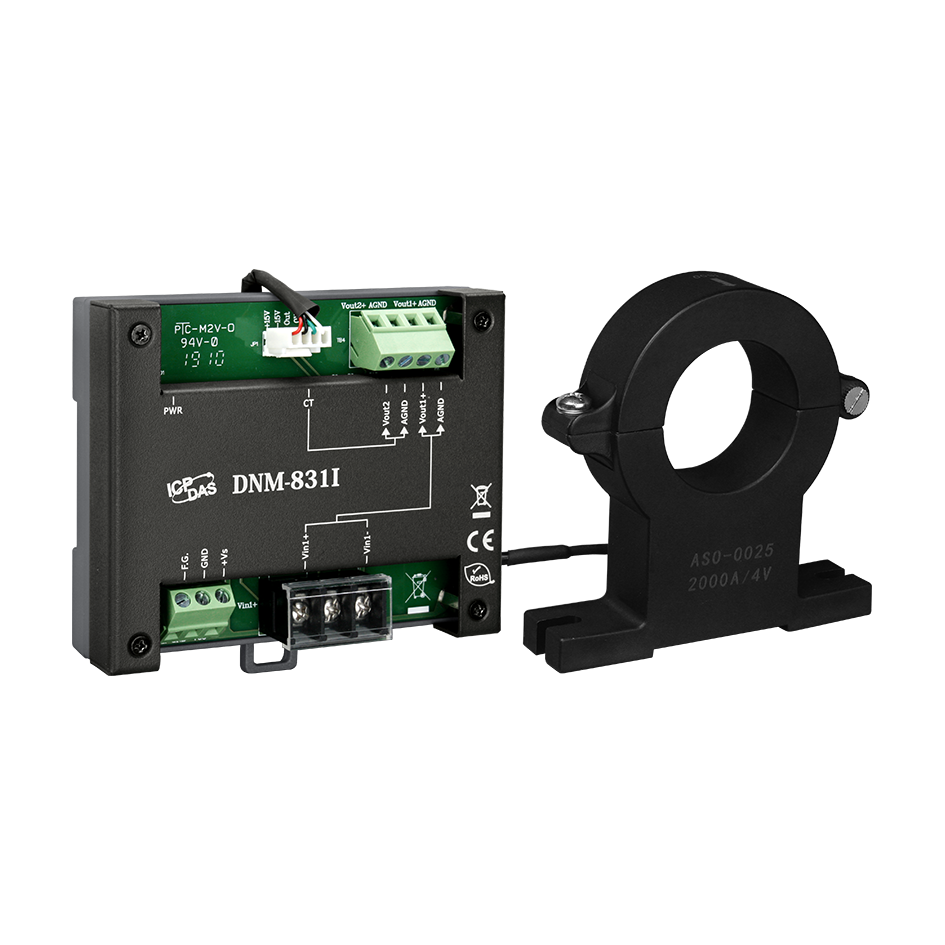

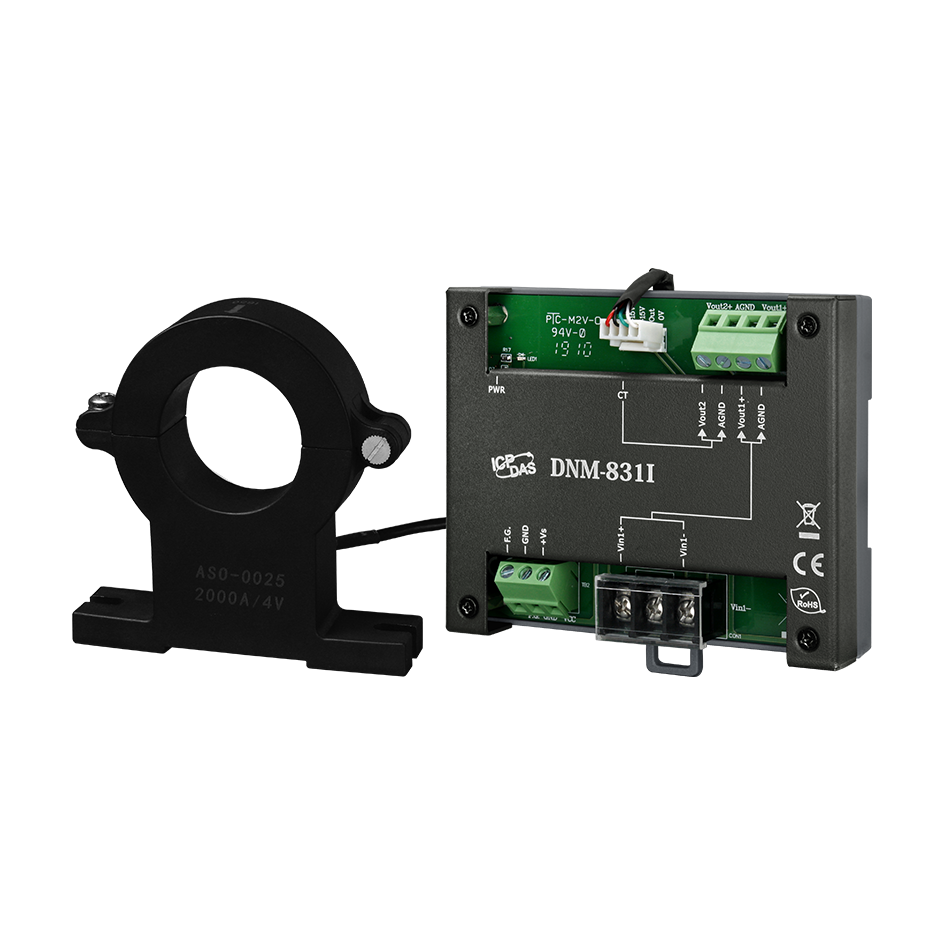

Преобразователь DNM-831I-100V-1000A от компании ICP DAS представляет собой устройство, сочетающее функции одноканального аттенюатора напряжения и одноканального трансформатора тока. Он предназначен для измерения высоковольтных и высокочастотных сигналов, обеспечивая их преобразование в стандартизированные выходные сигналы, совместимые с промышленными системами автоматизации.
Ключевые технические особенности устройства включают:
- Высокая входная способность: аттенюатор поддерживает входное напряжение до ±100 В, преобразуя его в выходное напряжение ±10 В, а трансформатор тока — входной ток до ±1000 А, преобразуя его в выходное напряжение ±10 В.
- Гальваническая изоляция: устройство обеспечивает изоляцию между каналами и между входами и выходами на уровне 3000 В постоянного тока, что предотвращает влияние помех и повышает надежность измерений.
- Защита от перенапряжений: встроенные механизмы защиты от электростатических разрядов (ESD) до ±4 кВ и от перенапряжений до ±3 кВ для линии питания обеспечивают устойчивость устройства к внешним воздействиям.
- Широкий диапазон рабочих температур: устройство функционирует в температурном диапазоне от -25°C до +75°C, что позволяет использовать его в различных климатических условиях.
- Компактные размеры: габариты устройства составляют 96 x 103 x 30 мм, что облегчает его интеграцию в существующие системы без значительных изменений инфраструктуры.
Области применения DNM-831I-100V-1000A включают системы мониторинга и управления в энергетическом секторе, автоматизированные системы управления технологическими процессами, а также в любых приложениях, где требуется точное измерение и преобразование высоковольтных и высокочастотных сигналов. Устройство совместимо с аналоговыми входными модулями, такими как I-7017, I-87017, M-7017RMS и I-87017W-RMS, что расширяет возможности интеграции в различные системы автоматизации.
Преимущества DNM-831I-100V-1000A включают высокую точность измерений, надежность в эксплуатации и устойчивость к внешним воздействиям. Его конструктивные особенности, такие как металлический корпус и возможность монтажа на DIN-рейку, обеспечивают долговечность и удобство установки в промышленных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 96 x 103 x 30 |
| Потребление тока | 1.8 Вт |
| Материал корпуса | Металл |
| Внтуренний диаметр токового кольца | 40.5 мм |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Гальваническая развязка входных сигналов | 3000 В |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Максимальная частота входного сигнала | 50 кГц (трансформатор), 20 кГц (аттеньюатор) |
| Входной ток | ±1000 A |
| Количество каналов | 1 канал трансформатора тока, 1 канал аттеньюатора напряжения |
| Диапазон выходных сигналов по напряжению | ±10 В пост. или 10 В пер. |
| Диапазон выходных сигналов по току | 0 ~ 20 мА, 4 ~ 20 мА |
| Точность выходного напряжения | ±1% от полного диапазона |
| Тип устройства | Трансформатор тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
