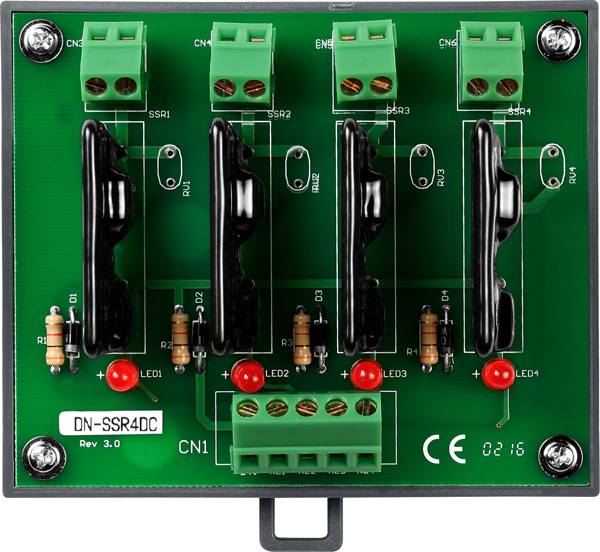

Модуль DN-SSR4DC 4-channel DC-type Form-A Solid State Relay module

Модуль DN-SSR4DC от компании ICP DAS представляет собой выносную плату с четырьмя твердотельными реле типа Form A, предназначенную для монтажа на DIN-рейку. Этот модуль обеспечивает надежное управление нагрузками постоянного тока с максимальным током до 4 А при напряжении до 50 В постоянного тока.

Ключевые технические особенности модуля DN-SSR4DC включают:

• Четыре оптически изолированных цифровых выходных канала, обеспечивающих защиту управляющих цепей от высоковольтных помех.
• Четыре твердотельных реле типа Form A, обеспечивающих надежное переключение без механического износа.
• Нагрузочная способность реле до 4 А при напряжении до 50 В постоянного тока, что позволяет управлять различными промышленными устройствами.
• Время переключения реле составляет 1/2 цикла синусоидального напряжения плюс 1 мс, обеспечивая быструю реакцию на управляющие сигналы.
• Напряжение изоляции между входами и выходами достигает 2,5 кВ, что повышает безопасность эксплуатации.
• Управляемое напряжение для активации реле составляет 24 В постоянного тока, а для деактивации — 0 В постоянного тока, что соответствует стандартным уровням сигналов в промышленной автоматизации.
• Ток утечки на выходе не превышает 1 мкА, что минимизирует потери энергии и повышает эффективность системы.
• Рабочая влажность от 5% до 90% без образования конденсата, что позволяет использовать модуль в различных климатических условиях.
• Рабочая температура от 0°C до +60°C и температура хранения от -20°C до +70°C, обеспечивая стабильную работу в широком диапазоне температур.
• Монтаж осуществляется на стандартную DIN-рейку, что упрощает установку и обслуживание в распределительных щитах и шкафах управления.

Модуль DN-SSR4DC находит применение в различных областях промышленной автоматизации, включая:

• Управление включением/выключением оборудования, требующего надежного и быстрого переключения.
• Энергоменеджмент, где необходимо контролировать потребление энергии и оптимизировать работу устройств.
• Автоматизация тестирования, обеспечивая точное и повторяемое управление тестируемыми объектами.
• Процессный контроль, где требуется интеграция с другими системами для мониторинга и управления технологическими процессами.

Преимущества модуля DN-SSR4DC включают:

• Высокая надежность благодаря использованию твердотельных реле, исключающих механический износ и обеспечивающих долгий срок службы.
• Удобство монтажа на DIN-рейку, что упрощает установку и обслуживание в распределительных щитах и шкафах управления.
• Совместимость с различными модулями ICP DAS, такими как I-7000, ISO-730, ISO-C64 и ISO-P32C32, что позволяет интегрировать DN-SSR4DC в существующие системы автоматизации.
• Защита от неправильного подключения благодаря встроенным диодам, предотвращающим повреждение модуля при ошибках подключения внешнего источника питания.

Модуль DN-SSR4DC является эффективным решением для задач, требующих надежного и быстрого управления нагрузками постоянного тока в промышленной автоматизации, обеспечивая высокую степень изоляции, защиту от неправильного подключения и совместимость с широким спектром оборудования ICP DAS.

Основные характеристики:
