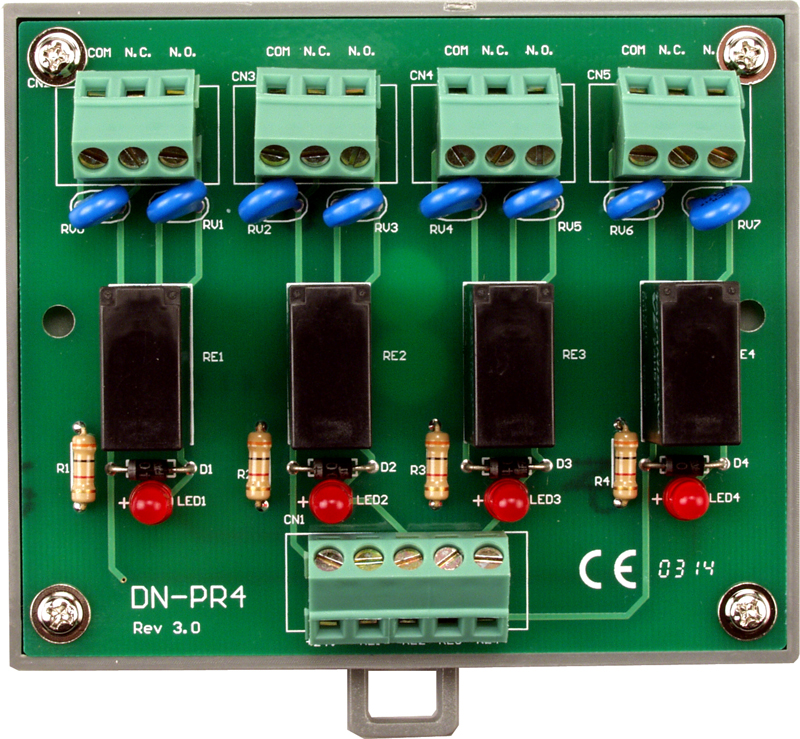

Модуль DN-PR4/N CR от компании ICP DAS представляет собой выносную плату с четырьмя силовыми реле, предназначенную для интеграции в промышленные системы автоматизации. В отличие от модели DN-PR4 CR, данный модуль не оснащен креплением на DIN-рейку, что позволяет гибко размещать его в различных монтажных ситуациях.
Ключевые технические особенности модуля DN-PR4/N CR включают:
- Габаритные размеры: 86 x 102 x 30 мм, что обеспечивает компактность и удобство размещения в ограниченных пространствах.
- Потребление тока: 2,2 Вт, что способствует эффективному использованию энергии в промышленных приложениях.
- Максимальное входное напряжение: 300 В переменного тока, обеспечивающее защиту от высоковольтных импульсов.
- Напряжение срабатывания: 760 В при токе 10 А, что гарантирует надежную защиту подключенных цепей.
- Напряжение варистора: 470 В при токе 1 А, обеспечивающее дополнительную защиту от перенапряжений.
- Максимальный пиковый ток: 1200 А в течение 8 мс, что позволяет эффективно гасить короткие высоковольтные импульсы.
- Нагрузочная способность реле: 5 А при 270 В переменного тока и 5 А при 150 В постоянного тока, что делает модуль универсальным для различных типов нагрузок.
- Механическая износостойкость: 20 000 000 переключений, обеспечивая долгосрочную эксплуатацию без потери надежности.
- Электрическая износостойкость: 30 000 переключений, что подтверждает высокую надежность при частых коммутациях.
- Время переключения реле: 10 мс, обеспечивая быструю реакцию на управляющие сигналы.
- Тип каналов релейного вывода: SPDT Form C, обеспечивая гибкость в подключении различных устройств.
- Рабочее напряжение: 24 В постоянного тока, что соответствует стандартам промышленного оборудования.
- Рабочая влажность: 5 ~ 90% без образования конденсата, что позволяет использовать модуль в различных климатических условиях.
- Рабочая температура: 0 ~ +60°C, обеспечивая стабильную работу в широком диапазоне температур.
- Температура хранения: -20 ~ +70°C, что расширяет возможности транспортировки и хранения устройства.
Модуль DN-PR4/N CR предназначен для использования в промышленных системах автоматизации, где требуется надежное управление высоковольтными нагрузками. Он идеально подходит для интеграции в системы управления освещением, вентиляцией, насосами и другими промышленными установками, где необходима быстрая и надежная коммутация цепей.
Преимущества модуля DN-PR4/N CR включают:
- Гибкость монтажа: отсутствие DIN-крепления позволяет устанавливать модуль в различных местах, соответствующих требованиям проекта.
- Высокая надежность: длительный срок службы и высокая износостойкость обеспечивают минимальные затраты на обслуживание и замену компонентов.
- Универсальность: поддержка различных типов нагрузок и условий эксплуатации делает модуль подходящим для широкого спектра промышленных приложений.
При интеграции модуля DN-PR4/N CR в существующие системы автоматизации необходимо учитывать его электрические характеристики и условия эксплуатации, чтобы обеспечить совместимость с другими компонентами системы и достичь оптимальной производительности. Рекомендуется проводить тщательное планирование и тестирование при внедрении данного модуля в промышленную среду.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 86 x 102 x 30 |
| Потребление тока | 2.2 Вт |
| Максимальное входное напряжение | 300 В пер |
| Напряжение срабатывания | 760 В (10 А) |
| Напряжение варистора | 470 В (при токе 1 А) |
| Макс. пиковый ток | 1200 А в течение 8 мс |
| Нагрузочная способность реле | 5 А при 270 В перем., 5 А при 150 В пост. |
| Механическая износостойкость | 20000000 переключений |
| Электрическая износостойкость | 30000 переключений |
| Время переключения реле | 10 мс |
| Тип каналов релейного вывода | SPDT Form C |
| Количество каналов релейного вывода | 4 |
| Рабочее напряжение | 24 В пост. |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
