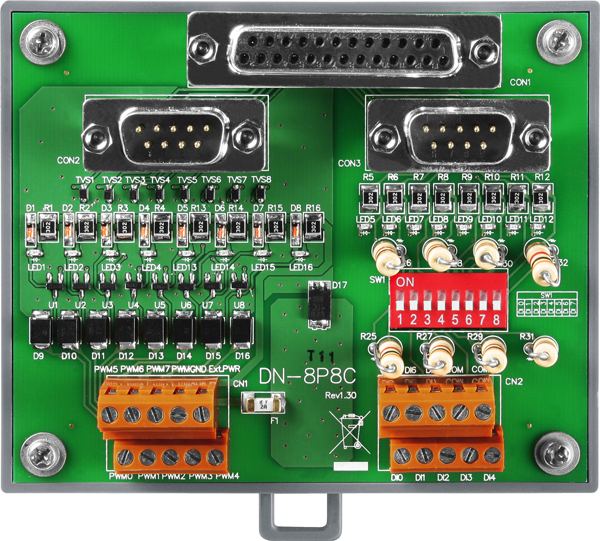

Плата DN-8P8C/S CR от компании ICP DAS предназначена для расширения функциональности промышленных систем автоматизации, обеспечивая 8 каналов дискретного вывода и 8 каналов ввода счетчика. В комплект поставки входят плата DB-8820 и кабель CA-2520D, что упрощает процесс интеграции в существующие системы.
Ключевые технические особенности устройства включают:
- Дискретный ввод: 8 каналов с входным сопротивлением 3 кОм и максимальной мощностью 1 Вт. Напряжение логического нуля при положении SW1 OFF составляет +4 В постоянного тока, а при положении SW1 ON — +1 В постоянного тока. Напряжение логического единичного сигнала при SW1 OFF находится в диапазоне +12 ~ +50 В постоянного тока, при SW1 ON — +3.5 ~ +5 В постоянного тока. Тип каналов — влажный контакт (Sink).
- Дискретный вывод: 8 каналов с максимальной нагрузкой на канал 200 мА. Напряжение нагрузки составляет +3.5 ~ +50 В постоянного тока. Тип каналов — Sink.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2, что обеспечивает надежную работу устройства в условиях повышенной электростатической активности.
- Условия эксплуатации: Рабочая температура от -25°C до +75°C и влажность от 10% до 95% без образования конденсата, что позволяет использовать плату в различных климатических условиях.
- Габаритные размеры: 103 x 96 x 30 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку, а также возможность настольного или настенного размещения.
Плата DN-8P8C/S CR предназначена для применения в промышленных системах автоматизации, где требуется надежный и эффективный контроль дискретных сигналов и счетчиков. Она идеально подходит для задач, связанных с мониторингом и управлением процессами, требующими точного ввода и вывода сигналов. Устройство может быть интегрировано в системы управления технологическими процессами, системы сбора данных и другие промышленные приложения, где необходима обработка дискретных сигналов.
Преимущества использования платы DN-8P8C/S CR включают:
- Универсальность монтажа: Возможность установки на DIN-рейку, а также настольного или настенного размещения, что обеспечивает гибкость в выборе места установки.
- Надежность: Высокая степень защиты от электростатических разрядов и широкий диапазон рабочих температур гарантируют стабильную работу устройства в различных эксплуатационных условиях.
- Компактность: Компактные габаритные размеры позволяют экономить пространство в распределительных щитах и шкафах управления.
Для обеспечения полной функциональности и надежной работы устройства рекомендуется использовать совместимые аксессуары, такие как кабель CA-2520D и разъемы CA-3813. Эти компоненты обеспечивают надежное соединение и соответствуют техническим требованиям платы DN-8P8C/S CR.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 103 x 96 x 30 |
| Напряжение лог. 0 | SW1 OFF: +4 В пост. макс.; SW1 ON: +1 В пост. макс. |
| Количество каналов дискретного ввода | 8 |
| Входное сопротивление | 3 кОм, 1 Вт |
| Напряжение лог. 1 | SW1 OFF: +12 ~ +50 В пост.; SW1 ON: +3.5 ~ +5 В пост. |
| Тип каналов дискретного ввода | Влажный контакт (Sink) |
| Монтаж | На DIN-рейку Настольный/настенный |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Количество каналов дискретного вывода | 8 |
| Максимальная нагрузка на канал | 200 мА |
| Тип каналов дискретного вывода | Sink |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Тип устройства | Плата |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -25 ~ +75 |
