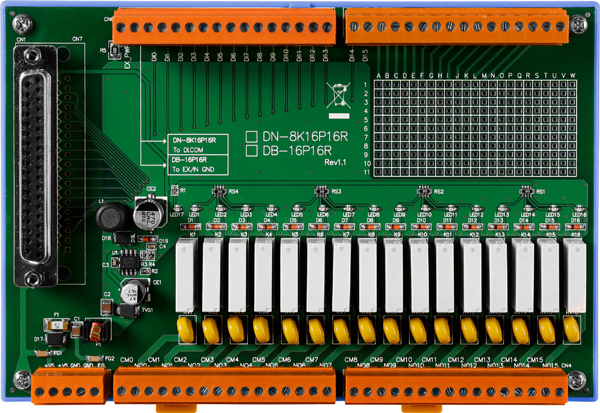

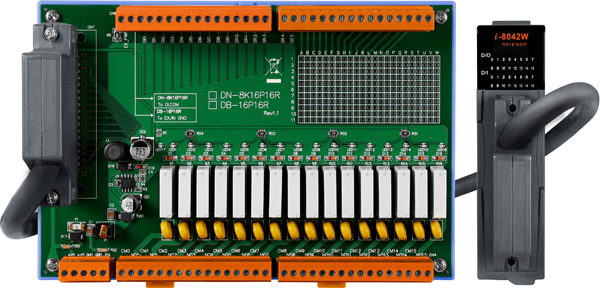

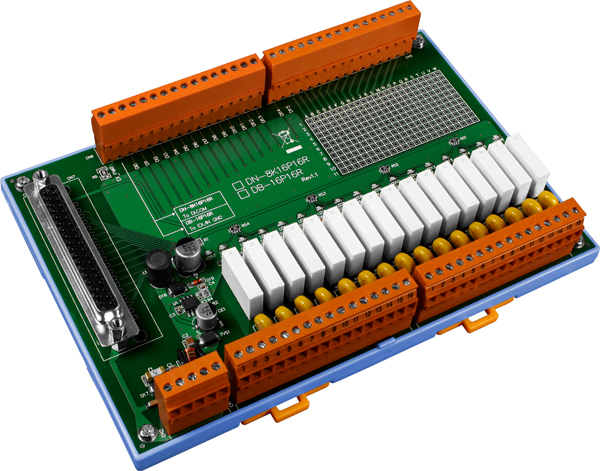

Плата DN-8K16P16R CR 16-channel digital input terminal and 16-channel relay output board

Плата DN-8K16P16R CR от компании ICP DAS представляет собой терминальную плату, оснащенную 16 каналами дискретного ввода и 16 каналами релейного вывода. Это решение предназначено для интеграции в системы автоматизации, требующие надежного и эффективного управления цифровыми сигналами.

Ключевые технические особенности платы DN-8K16P16R CR включают:

• Габаритные размеры: 118 x 174 мм, что обеспечивает компактность и удобство монтажа.
• Типы каналов релейного вывода: SPST-NO (Form A), обеспечивающие надежное замыкание цепи при активации.
• Время переключения реле: 6 мс, что минимизирует задержки в системе.
• Нагрузочная способность реле: 3 А при 270 В переменного тока и 125 В постоянного тока, с максимальным пиковым током до 5 А, что позволяет управлять различными нагрузками.
• Механическая износостойкость: 20 000 000 переключений, обеспечивая долгосрочную эксплуатацию устройства.
• Электрическая износостойкость: 100 000 переключений при токе 3 А и 6 000 переключений при токе 5 А, что подтверждает надежность реле при различных режимах работы.
• Рабочее напряжение: от +12 до +30 В постоянного тока, что обеспечивает гибкость в выборе источника питания.
• Рабочая температура: от -25 до +75 °C, что позволяет использовать плату в различных климатических условиях.
• Рабочая влажность: от 10% до 90% без образования конденсата, что расширяет область применения устройства.

Плата DN-8K16P16R CR предназначена для использования в системах автоматизации, где требуется обработка и управление цифровыми сигналами. Это может включать в себя:

• Системы управления производственными процессами, где необходимо мониторить и контролировать различные устройства и механизмы.
• Системы сигнализации и оповещения, требующие надежного ввода и вывода цифровых сигналов для активации различных устройств.
• Системы управления освещением и климатом, где требуется интеграция с различными датчиками и исполнительными механизмами.
• Системы безопасности, где необходимо быстрое реагирование на изменения состояния входных сигналов и управление соответствующими выходами.

Преимущества платы DN-8K16P16R CR включают:

• Компактность: небольшие габариты позволяют экономить пространство в распределительных щитах и шкафах управления.
• Надежность: высокая износостойкость реле обеспечивает долгосрочную и бесперебойную работу системы.
• Гибкость: возможность работы при различных температурах и влажности расширяет область применения устройства.
• Удобство монтажа: возможность установки на DIN-рейку упрощает процесс интеграции в существующие системы.

Совместимость платы DN-8K16P16R CR с другими устройствами зависит от используемой системы автоматизации и интерфейсов подключения. Для обеспечения корректной работы рекомендуется учитывать технические характеристики и требования к подключению при интеграции платы в систему.
