Артикул:
DN-848VI-80V CR
Характеристики
Полное наименование:
—

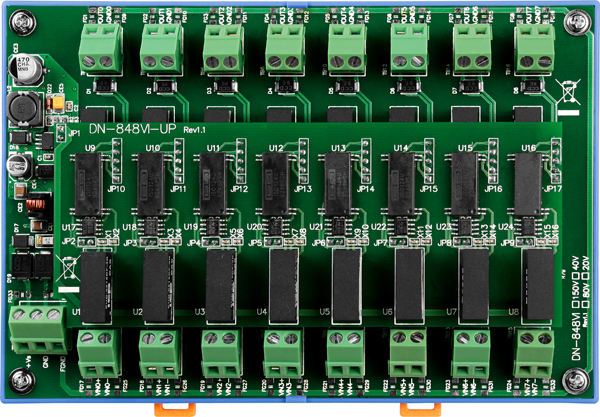

Плата DN-848VI-80V CR 8-channel voltage input attenuator with channel to channel isolation (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Плата DN-848VI-80V CR от компании ICP DAS представляет собой 8-канальный аттеньюатор напряжения, предназначенный для измерения высоковольтных сигналов с изоляцией между каналами. Это устройство обеспечивает безопасное и точное преобразование входных сигналов в диапазоне ±80 В в выходные сигналы ±10 В, что делает его идеальным для применения в системах автоматизации и мониторинга.
Ключевые технические особенности DN-848VI-80V CR включают:
- Входное напряжение: ±80 В, что позволяет работать с высоковольтными сигналами.
- Выходное напряжение: ±10 В, обеспечивающее совместимость с большинством аналоговых входных модулей.
- Точность: ±1% от полного диапазона, гарантируя высокую достоверность измерений.
- Межканальная изоляция: 3 кВ, предотвращающая взаимные помехи между каналами.
- Входное сопротивление: более 1 МОм, минимизируя нагрузку на измеряемые сигналы.
- Частотный диапазон: до 30 кГц, обеспечивая точность измерений в широком спектре частот.
- Защита от перенапряжений: ±3 кВ для линии питания, повышая надежность устройства в условиях электромагнитных помех.
- Защита от электростатических разрядов (ESD): ±4 кВ для контактных точек и ±8 кВ для случайных точек, соответствуя стандарту IEC 61000-4-2.
- Рабочие условия: температура от -25 °C до +75 °C и влажность от 10% до 90% без конденсации, что позволяет использовать устройство в различных климатических условиях.
- Монтаж: на DIN-рейку, обеспечивая удобство установки в распределительных щитах и шкафах управления.
Области применения DN-848VI-80V CR включают:
- Мониторинг высоковольтных систем: интеграция с аналоговыми входными модулями, такими как I-7017 и I-87017, для безопасного измерения высоковольтных сигналов.
- Системы автоматизации: использование в качестве компонента для преобразования и изоляции сигналов в промышленных контроллерах и SCADA-системах.
- Энергетический сектор: применение в системах контроля и управления для мониторинга параметров электросетей и оборудования.
Преимущества DN-848VI-80V CR:
- Высокая точность и надежность: гарантируют достоверные измерения в различных промышленных приложениях.
- Защищенность: защита от перенапряжений и электростатических разрядов повышает долговечность устройства в сложных эксплуатационных условиях.
- Универсальность: совместимость с различными аналоговыми входными модулями расширяет возможности интеграции в существующие системы.
- Простота монтажа: возможность установки на DIN-рейку упрощает процесс интеграции в распределительные щиты и шкафы управления.
Плата DN-848VI-80V CR от ICP DAS является надежным и эффективным решением для преобразования и изоляции высоковольтных сигналов в промышленных системах, обеспечивая безопасность и точность измерений в широком диапазоне приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 122 x 174 x 33 |
| Потребление тока | 9.2 Вт |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 24 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Частота | 30 кГц |
| Количество каналов | 8 |
| Входное сопротивление | > 1 МОм |
| Диапазон входного напряжения | ±80 В |
| Точность | ±1% |
| Межканальная изоляция | 3 кВ |
| Изоляция внутренней логики | 3 кВ |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
