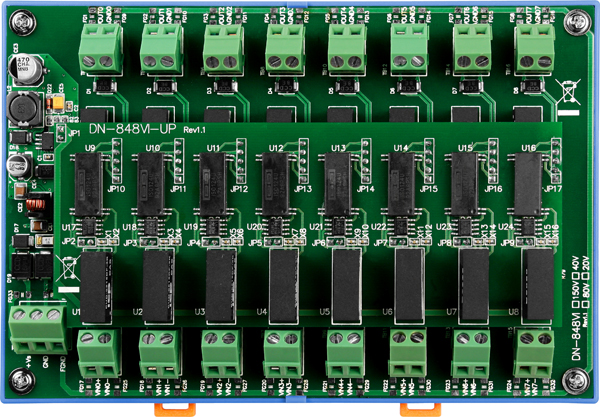

Плата DN-848VI-150V CR от компании ICP DAS представляет собой 8-канальный аттенюатор входного напряжения с изоляцией между каналами, предназначенный для измерения высоковольтных сигналов в промышленных системах. Она обеспечивает надежное и точное преобразование входных сигналов в диапазоне ±150 В в выходные сигналы ±10 В, что делает ее идеальным решением для интеграции с аналоговыми входными модулями, такими как I-7017 и I-87017, при мониторинге и контроле высоковольтных систем.
Ключевые технические особенности DN-848VI-150V CR включают:
- Входной диапазон: ±150 В (AC/DC), что позволяет работать с широким спектром высоковольтных сигналов.
- Выходной диапазон: ±10 В (AC/DC), обеспечивая совместимость с большинством стандартных аналоговых входных модулей.
- Точность: ±1% от полного диапазона, гарантируя высокую достоверность измерений.
- Изоляция между каналами: 3000 В DC, предотвращая взаимные помехи и обеспечивая надежность системы.
- Входное сопротивление: более 1 МОм, минимизируя нагрузку на измеряемые цепи.
- Полоса пропускания: 30 кГц, подходящая для большинства промышленных приложений.
- Защита от электростатических разрядов (ESD): ±4 кВ для контактных разрядов и ±8 кВ для воздушных разрядов, соответствующая стандарту IEC 61000-4-2, обеспечивая устойчивость к внешним помехам.
- Защита от перенапряжений: ±3 кВ для линии питания, соответствующая стандарту IEC 61000-4-5, повышая надежность устройства в условиях электромагнитных помех.
- Рабочий диапазон температур: от -25 °C до +75 °C, что позволяет использовать устройство в различных климатических условиях.
- Габаритные размеры: 122 мм (Ш) x 174 мм (Д) x 33 мм (В), с возможностью монтажа на DIN-рейку, обеспечивая удобство установки в распределительных щитах и шкафах управления.
Области применения DN-848VI-150V CR включают:
- Мониторинг высоковольтных систем: интеграция с аналоговыми входными модулями для измерения и контроля высоковольтных сигналов в энергетических и промышленных установках.
- Системы автоматизации: использование в качестве интерфейса между высоковольтными источниками и системами управления для обеспечения безопасного и точного сбора данных.
- Испытания и диагностика: применение в лабораториях и сервисных центрах для проверки и калибровки оборудования, работающего с высоковольтными сигналами.
Преимущества DN-848VI-150V CR:
- Высокая изоляция: 3000 В DC между каналами и между входом и выходом, обеспечивая защиту от помех и повышая надежность системы.
- Устойчивость к электромагнитным помехам: защита от ESD и перенапряжений, соответствующая международным стандартам, гарантируя долговечность устройства в сложных промышленных условиях.
- Универсальность: поддержка как AC, так и DC входных сигналов, расширяя возможности применения устройства в различных сферах.
- Простота монтажа: компактные размеры и возможность монтажа на DIN-рейку облегчают установку в распределительных щитах и шкафах управления.
Совместимость DN-848VI-150V CR с аналоговыми входными модулями ICP DAS, такими как I-7017 и I-87017, обеспечивает эффективное и безопасное измерение высоковольтных сигналов в промышленных системах. Это решение идеально подходит для предприятий, требующих надежного и точного мониторинга высоковольтных параметров в процессе автоматизации и управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 122 x 174 x 33 |
| Потребление тока | 9.2 Вт |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 24 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Частота | 30 кГц |
| Количество каналов | 8 |
| Входное сопротивление | > 1 МОм |
| Диапазон входного напряжения | ±150 В |
| Точность | ±1% |
| Межканальная изоляция | 3 кВ |
| Изоляция внутренней логики | 3 кВ |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
