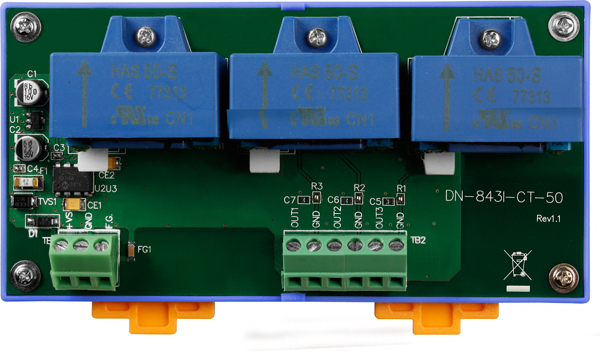

Плата ICP DAS DN-843I-CT-50 CR представляет собой 3-канальный трансформатор тока, предназначенный для измерения высоких токов в промышленных системах. Каждый канал устройства способен обрабатывать входной ток до ±50 А, преобразуя его в пропорциональный выходной сигнал напряжения от ±4 В. Это позволяет интегрировать устройство в системы мониторинга и управления, где требуется точное измерение переменных токов.
Ключевые технические особенности:
- Диапазон входного тока: ±50 А на канал, обеспечивающий гибкость при работе с различными уровнями тока.
- Выходной сигнал: линейный диапазон напряжения от ±4 В, соответствующий входному току, что упрощает дальнейшую обработку данных.
- Точность измерений: ±1% от полного диапазона, обеспечивающая высокую достоверность получаемых данных.
- Изоляция: межканальная изоляция 3 кВ и изоляция внутренней логики 3 кВ, предотвращающие влияние помех и повышающие надежность работы устройства.
- Защита от электростатических разрядов (ESD): ±4 кВ для линии питания и каждого канала, ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, что повышает устойчивость устройства к внешним воздействиям.
- Рабочие условия: температура эксплуатации от -25°C до +75°C и влажность от 10% до 90% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.
- Питание: рабочее напряжение от 10 до 24 В постоянного тока и потребление тока 1,2 Вт, что обеспечивает экономичность и совместимость с различными источниками питания.
- Монтаж: установка на DIN-рейку, что упрощает интеграцию в существующие распределительные щиты и панели управления.
- Габаритные размеры: 148 x 83 x 39 мм, что позволяет эффективно использовать пространство в распределительных шкафах.
Области применения и целевая аудитория:
Данное устройство предназначено для систем автоматизации и мониторинга, где требуется точное измерение переменных токов. Оно может быть использовано в энергетических предприятиях, промышленных установках, системах управления электродвигателями и других областях, где необходимо контролировать параметры электрических цепей. Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием систем автоматизации, а также специалистов по мониторингу и управлению энергетическими ресурсами.
Преимущества и совместимость:
- Высокая точность и надежность: благодаря точности измерений и изоляции, устройство обеспечивает достоверные данные и устойчиво работает в сложных условиях.
- Универсальность: возможность измерения широкого диапазона токов делает устройство подходящим для различных приложений.
- Совместимость: устройство может быть интегрировано с аналоговыми входными модулями, такими как ICP DAS I-7017 и I-87017, для расширения функциональности системы.
- Простота установки: монтаж на DIN-рейку и компактные размеры облегчают процесс установки и экономят пространство в распределительных щитах.
Плата ICP DAS DN-843I-CT-50 CR является надежным и эффективным решением для измерения высоких токов в промышленных системах, обеспечивая точность, изоляцию и совместимость с различными компонентами автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 148 x 83 x 39 |
| Потребление тока | 1.2 Вт |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 24 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Частота | 50 кГц |
| Количество каналов | 3 |
| Входное сопротивление | > 1 МОм |
| Точность | ±1% |
| Межканальная изоляция | 3 кВ |
| Изоляция внутренней логики | 3 кВ |
| Диапазон входного тока | ±50 А |
| Диапазон выходных сигналов по напряжению | ±4 В |
| Тип устройства | Трансформатор тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
