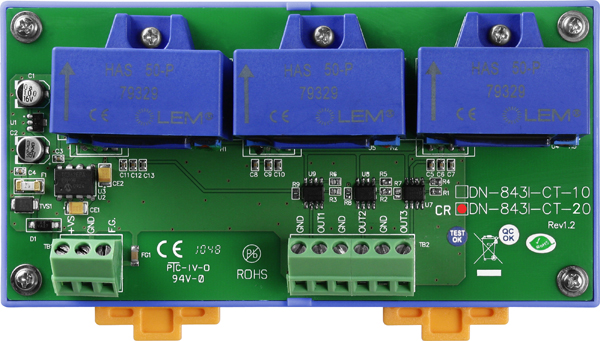

Плата DN-843I-CT-20 CR от компании ICP DAS представляет собой трехканальный трансформатор тока, предназначенный для измерения переменного и постоянного тока в диапазоне до ±20 А. Это устройство преобразует входной ток в пропорциональное выходное напряжение, обеспечивая точность измерений на уровне ±1% от полного диапазона. Частотный диапазон работы устройства составляет до 50 кГц, что позволяет эффективно использовать его в системах с высокочастотными сигналами.
Устройство оснащено тремя независимыми каналами, каждый из которых имеет входное сопротивление более 1 МОм и обеспечивает изоляцию между каналами и внутренней логикой на уровне 3 кВ. Это гарантирует защиту от помех и повышает надежность работы системы. Входное напряжение питания устройства составляет от 10 до 24 В постоянного тока, а потребляемая мощность — 1,2 Вт, что делает его энергоэффективным решением для промышленных приложений.
Плата DN-843I-CT-20 CR предназначена для монтажа на DIN-рейку, что упрощает интеграцию в существующие системы автоматизации. Рабочий диапазон температур устройства составляет от -25 до +75°C, а влажность — от 10 до 90% без образования конденсата, что позволяет использовать его в различных климатических условиях. Устройство соответствует стандарту RoHS, что подтверждает его экологическую безопасность.
Основные области применения платы DN-843I-CT-20 CR включают:
- Мониторинг и управление электрическими системами в промышленности;
- Системы автоматизации зданий;
- Энергетический менеджмент и учет потребления электроэнергии;
- Интеграция в системы управления на базе контроллеров с аналоговыми входами, таких как I-7017 и I-87017.
Преимущества использования платы DN-843I-CT-20 CR:
- Высокая точность измерений благодаря линейному коэффициенту ослабления и точности ±1%;
- Независимая изоляция каналов обеспечивает защиту от помех и повышает надежность системы;
- Широкий диапазон рабочих температур и высокая степень защиты от электростатических разрядов (ESD) соответствуют международным стандартам IEC 61000-4-2;
- Удобство монтажа на DIN-рейку упрощает интеграцию в существующие системы;
- Энергоэффективность с потребляемой мощностью 1,2 Вт снижает эксплуатационные расходы.
Плата DN-843I-CT-20 CR совместима с различными модулями аналогового ввода ICP DAS, что позволяет гибко настраивать систему в зависимости от требований конкретного проекта. Ее использование обеспечивает надежное и точное измерение тока в промышленных приложениях, способствуя повышению эффективности и безопасности эксплуатации электрических систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 148 x 83 x 39 |
| Потребление тока | 1.2 Вт |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 24 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Частота | 50 кГц |
| Количество каналов | 3 |
| Входное сопротивление | > 1 МОм |
| Точность | ±1% |
| Межканальная изоляция | 3 кВ |
| Изоляция внутренней логики | 3 кВ |
| Диапазон входного тока | ±20 А |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Тип устройства | Трансформатор тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
