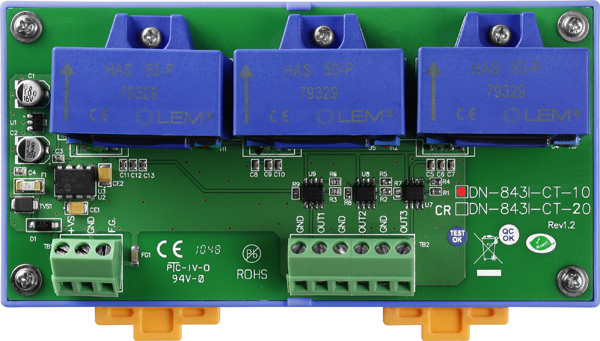

Плата DN-843I-CT-10 CR от компании ICP DAS представляет собой трехканальный трансформатор тока, предназначенный для измерения переменного и постоянного тока в диапазоне ±10 А. Это устройство преобразует входной ток в пропорциональное напряжение, обеспечивая точность измерений на уровне ±1% от полного диапазона. Частотный диапазон работы устройства составляет до 50 кГц, что позволяет эффективно использовать его в системах с высокочастотными сигналами.
Устройство оснащено тремя независимыми каналами с изоляцией между ними на уровне 3000 В переменного тока, что минимизирует взаимные помехи и повышает надежность работы. Входное сопротивление каждого канала превышает 1 МОм, обеспечивая высокую чувствительность и точность измерений. Выходные сигналы представлены в виде напряжения ±10 В, что соответствует стандартам аналоговых входов большинства промышленных систем.
Плата DN-843I-CT-10 CR предназначена для использования в различных областях промышленности, включая системы мониторинга и управления электросетями, автоматизацию производственных процессов, а также в солнечных и ветряных электростанциях для контроля параметров инверторов. Устройство может быть интегрировано с аналоговыми входными модулями, такими как I-7017 и I-87017, для расширения возможностей системы измерения тока.
Среди ключевых преимуществ платы DN-843I-CT-10 CR можно отметить:
- Высокая точность измерений благодаря линейному коэффициенту ослабления и точности ±1% от полного диапазона.
- Независимая изоляция каналов на уровне 3000 В переменного тока, что снижает влияние взаимных помех.
- Широкий диапазон рабочих температур от -25°C до +75°C, обеспечивающий стабильную работу в различных климатических условиях.
- Компактные габариты 148 x 83 x 39 мм и возможность монтажа на DIN-рейку, что упрощает установку в распределительные щиты и шкафы управления.
- Совместимость с промышленными стандартами и соответствие требованиям RoHS, что подтверждает экологическую безопасность устройства.
Устройство оснащено защитой от электростатических разрядов (ESD) по стандарту IEC 61000-4-2, обеспечивая устойчивость к воздействиям ±4 кВ для линий питания и входных/выходных каналов, а также ±8 кВ для случайных точек. Это повышает надежность эксплуатации в промышленных условиях с возможными электростатическими помехами.
Плата DN-843I-CT-10 CR является надежным и эффективным решением для задач измерения тока в промышленных системах, обеспечивая высокую точность, изоляцию каналов и совместимость с различными модулями ввода/вывода, что делает ее оптимальным выбором для интеграции в сложные автоматизированные системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 148 x 83 x 39 |
| Потребление тока | 1.2 Вт |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 24 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Частота | 50 кГц |
| Количество каналов | 3 |
| Входное сопротивление | > 1 МОм |
| Точность | ±1% |
| Межканальная изоляция | 3 кВ |
| Изоляция внутренней логики | 3 кВ |
| Диапазон входного тока | ±10 А |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Тип устройства | Трансформатор тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
