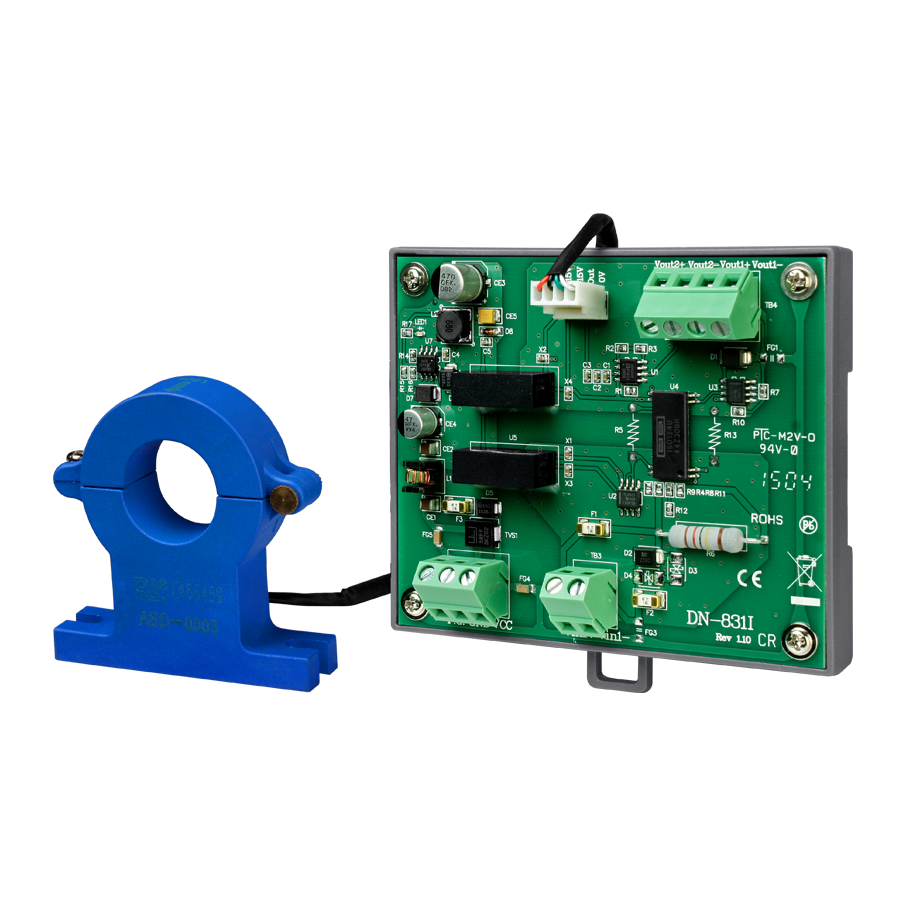

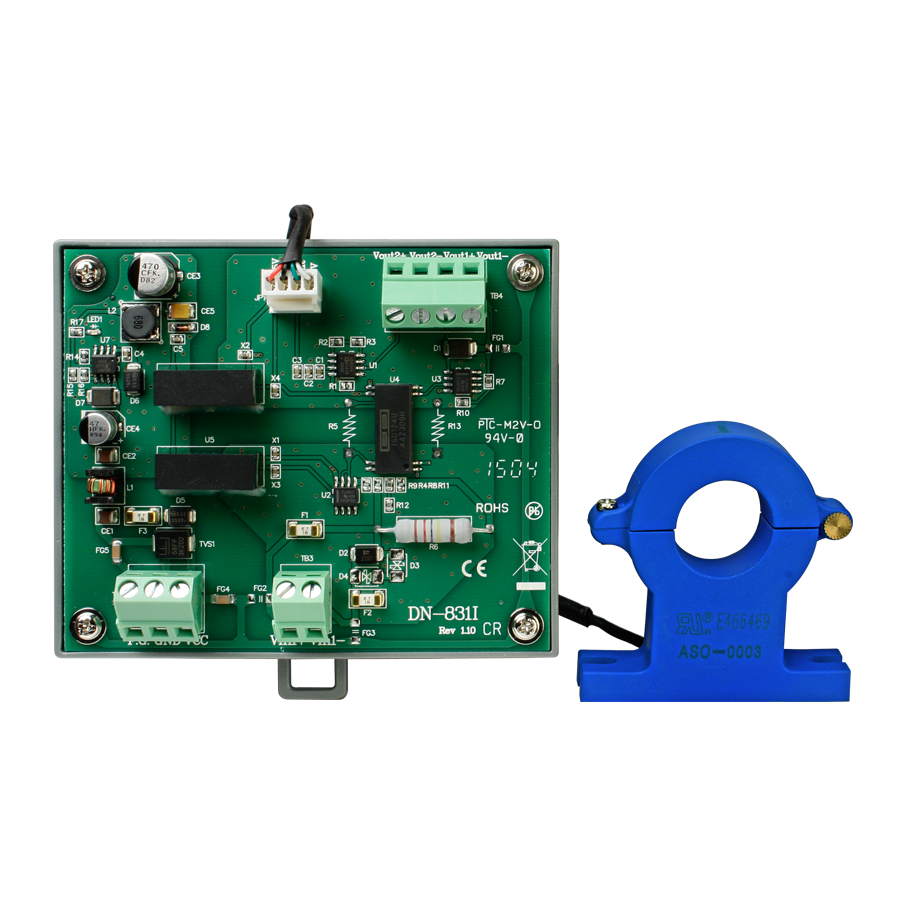

Датчик силы тока и нормализатор напряжения DN-831I-100V-500A CR от компании ICP DAS предназначен для точного измерения и преобразования высоких токов и напряжений в стандартизированные выходные сигналы, обеспечивая эффективную интеграцию с системами автоматизации и мониторинга.
**Ключевые технические особенности:**
- Входные характеристики:
- 1 канал трансформатора тока с диапазоном входного тока ±500 А;
- 1 канал аттеньюатора напряжения с диапазоном входного напряжения ±100 В;
- Максимальная частота входного сигнала: 50 кГц для трансформатора тока и 20 кГц для аттеньюатора.
- Выходные характеристики:
- Диапазон выходного напряжения: ±10 В постоянного или 10 В переменного тока;
- Точность выходного напряжения: ±1% от полного диапазона;
- Гальваническая развязка входных сигналов: 3000 В.
- Электропитание:
- Рабочее напряжение: 10 ~ 30 В постоянного тока;
- Потребление тока: 1,8 Вт.
- Условия эксплуатации:
- Рабочая температура: от -25 до +75 °C;
- Температура хранения: от -30 до +75 °C;
- Рабочая влажность: 10 ~ 90%, без образования конденсата;
- Габаритные размеры: 96 x 103 x 30 мм;
- Монтаж: на DIN-рейку;
- Материал корпуса: бескорпусное исполнение;
- Внутренний диаметр токового кольца: 21 мм.
**Области применения и целевая аудитория:**
Устройство предназначено для использования в промышленных системах автоматизации, где требуется точное измерение и преобразование высоких токов и напряжений. Оно идеально подходит для интеграции в системы мониторинга энергопотребления, защиты оборудования и управления процессами в таких отраслях, как энергетика, машиностроение и нефтехимия.
**Преимущества и совместимость:**
- Высокая точность измерений благодаря точности выходного напряжения ±1% от полного диапазона;
- Широкий диапазон рабочих температур от -25 до +75 °C, что обеспечивает надежную работу в различных климатических условиях;
- Гальваническая развязка входных сигналов на уровне 3000 В, повышающая безопасность эксплуатации;
- Совместимость с различными системами автоматизации благодаря стандартным выходным сигналам и возможности монтажа на DIN-рейку;
- Защита от перенапряжений до ±3 кВ для линии питания, что повышает надежность устройства в условиях электромагнитных помех.
Данное устройство обеспечивает эффективное и безопасное измерение и преобразование высоких токов и напряжений, что делает его незаменимым компонентом в системах автоматизации и мониторинга промышленных объектов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 96 x 103 x 30 |
| Потребление тока | 1.8 Вт |
| Материал корпуса | Бескорпусное исполнение |
| Внтуренний диаметр токового кольца | 21 мм |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Гальваническая развязка входных сигналов | 3000 В |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для линии питания ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Максимальная частота входного сигнала | 50 кГц (трансформатор), 20 кГц (аттеньюатор) |
| Количество каналов | 1 канал трансформатора тока, 1 канал аттеньюатора напряжения |
| Диапазон входного тока | ±500 А |
| Диапазон выходных сигналов по напряжению | ±10 В пост. или 10 В пер. |
| Точность выходного напряжения | ±1% от полного диапазона |
| Тип устройства | Трансформатор тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +75 |
