Плата DIO-64/6 CR 32 bit DI, 32 bit DO, 6 timer/counter

Артикул: DIO-64/6 CR
Характеристики
Полное наименование:
—
Плата DIO-64/6 CR 32 bit DI, 32 bit DO, 6 timer/counter
Срок гарантии
—
12 мес.
61 574 тенге/шт
Варианты цен
61 574 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

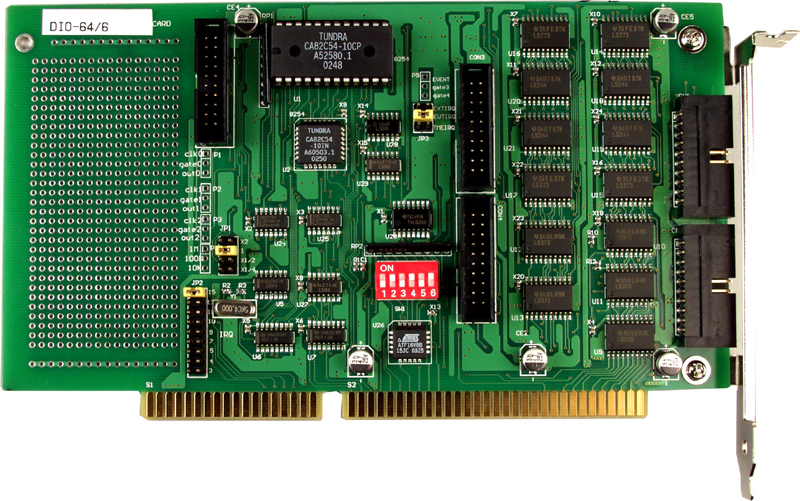

Плата DIO-64/6 CR от ICP DAS представляет собой ISA-плату с 32 каналами дискретного ввода (DI) и 32 каналами дискретного вывода (DO), а также 6 независимыми каналами таймера/счётчика. Это решение предназначено для интеграции в промышленные системы автоматизации, требующие надежного и эффективного управления цифровыми сигналами.

Ключевые технические особенности платы DIO-64/6 CR включают:

  • Дискретный ввод: 32 канала с логическими уровнями: логический 0 — до 0,8 В, логический 1 — от 2,0 В. Частота отклика достигает 1 МГц, что обеспечивает быструю обработку входных сигналов.
  • Дискретный вывод: 32 канала с логическими уровнями: логический 0 — до 0,4 В, логический 1 — от 2,4 В. Нагрузочная способность выходов составляет 0,8 мА при 0,8 В для Sink и -2,4 мА при 2,0 В для Source, что позволяет управлять различными устройствами с низким потреблением тока.
  • Таймеры/счётчики: 6 независимых каналов с максимальной частотой входного сигнала 10 МГц и разрешением 16 бит. Эталонные часы — внутренние, 4 МГц. Это позволяет точно измерять частоту, считать импульсы и генерировать импульсные сигналы.
  • Электропитание: Потребление тока составляет 500 мА при +5 В, что соответствует стандартным требованиям для ISA-плат.
  • Условия эксплуатации: Рабочая температура от 0 до +60 °C, температура хранения от -20 до +70 °C, рабочая влажность от 5 до 85% без конденсации, что обеспечивает надежную работу в различных промышленных условиях.
  • Габаритные размеры: 93 x 135 x 22 мм, что позволяет устанавливать плату в стандартные корпуса и системы.

Плата DIO-64/6 CR находит применение в различных областях промышленной автоматизации, включая:

  • Автоматизация производственных процессов: Управление машинами и оборудованием, сбор и обработка данных с датчиков и исполнительных механизмов.
  • Тестирование и контроль качества: Сбор данных с тестируемых объектов, управление испытательными стендами, мониторинг параметров в реальном времени.
  • Системы мониторинга и сигнализации: Сбор и анализ данных с различных датчиков, управление сигнализацией и оповещением о критических состояниях.

Преимущества платы DIO-64/6 CR включают:

  • Высокая скорость отклика: Частота отклика 1 МГц обеспечивает быструю обработку сигналов, что критично для динамичных процессов.
  • Гибкость в использовании: Возможность подключения различных устройств и датчиков благодаря универсальным уровням логических сигналов и нагрузочной способности выходов.
  • Надежность: Способность работать в широком диапазоне температур и влажности делает плату подходящей для эксплуатации в различных климатических условиях.

Плата DIO-64/6 CR совместима с операционными системами Windows XP, Windows 7, Windows Vista и Linux kernel 2.6. Для разработки приложений доступны библиотеки и драйверы, включая DLL и OCX для Windows, а также драйверы для Linux и DasyLab. Это обеспечивает легкую интеграцию платы в существующие системы и ускоряет процесс разработки.

Обратите внимание, что плата DIO-64/6 CR снята с производства и заменена на модели PIO-D64U (PCI) и PEX-D64 (PCI Express). Рекомендуется рассмотреть эти альтернативы для новых проектов, обеспечивая совместимость и поддержку современных стандартов.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 93 x 135 x 22
Потребление тока 500 мА при +5 В
Частота отклика 1 МГц
Нагрузочная способность выходов Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2.0 В
Количество неизолированных каналов дискретного ввода 32
Количество неизолированных каналов дискретного вывода 32
Тип компьютерной шины ISA
Количество каналов таймера/счётчика 6
Максимальное разрешение счетчика 16 бит
Максимальная частота входного сигнала 10 МГц
Эталонные часы Внутренние, 4 МГц
Монтаж В компьютер
Рабочая влажность, % 5 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +70
Количество каналов дискретного ввода 32
Напряжение лог. 0 0.8 В макс.
0.4 В макс.
Напряжение лог. 1 2 В мин.
2.4 В мин.
Количество каналов дискретного вывода 32
