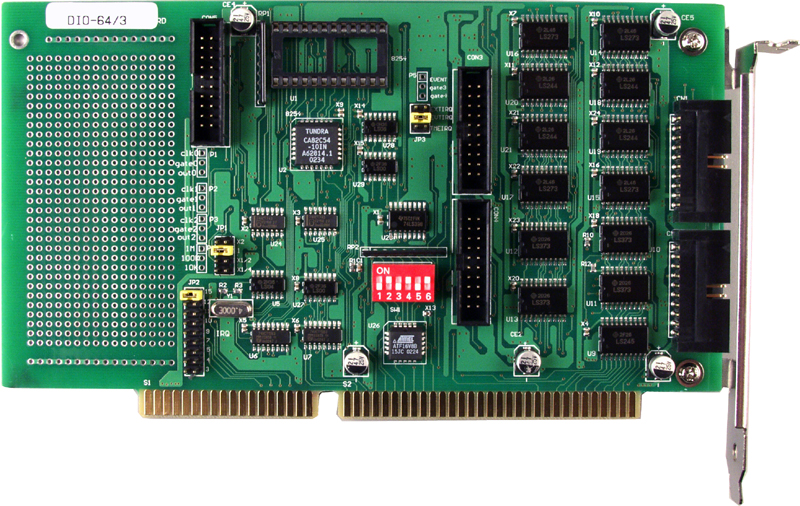

Плата DIO-64/3 CR 32 bit DI, 32 bit DO,3 timer/counter

Плата DIO-64/3 CR от ICP DAS представляет собой ISA-совместимую плату ввода-вывода, оснащенную 32 каналами цифрового ввода (DI), 32 каналами цифрового вывода (DO) и тремя независимыми 16-битными таймерами/счетчиками. Это решение предназначено для интеграции в промышленные системы автоматизации, требующие надежного и эффективного управления цифровыми сигналами и таймингом.

Ключевые технические особенности платы DIO-64/3 CR включают:

• 32 канала цифрового ввода (DI): поддержка уровней логического "0" до 0.4 В и логического "1" от 2.0 В, обеспечивая совместимость с TTL-устройствами.
• 32 канала цифрового вывода (DO): выходное напряжение от 0 до 5 В с максимальным выходным током 0.8 мА, подходящие для управления различными исполнительными механизмами.
• Три независимых 16-битных таймера/счетчика: максимальная частота входного сигнала до 10 МГц, что позволяет точно измерять частоту, считать события и генерировать импульсы.
• Частота отклика: 1 МГц, обеспечивающая быструю обработку сигналов.
• Эталонные часы: внутренние с частотой 4 МГц, обеспечивающие стабильную работу таймеров/счетчиков.
• Габаритные размеры: 93 x 135 x 22 мм, что позволяет устанавливать плату в стандартные корпуса компьютеров.
• Потребление тока: 500 мА при +5 В, что соответствует стандартным требованиям для ISA-устройств.
• Условия эксплуатации: рабочая температура от 0 до +60°C и влажность от 5% до 85% без конденсации, что делает плату подходящей для различных промышленных условий.

Плата DIO-64/3 CR находит применение в различных областях промышленной автоматизации, включая:

• Фабричную автоматизацию: для сбора и обработки сигналов от датчиков и исполнительных механизмов.
• Тестирование продукции: для контроля и мониторинга параметров в процессе тестирования.
• Автоматизацию испытаний: для управления оборудованием в испытательных стендах.
• Управление цифровыми входами/выходами: для реализации логических операций и управления процессами.
• Системы мониторинга сигнализаций: для отслеживания и реагирования на сигналы тревоги.

Преимущества платы DIO-64/3 CR включают:

• Высокая гибкость: возможность настройки таймеров/счетчиков под конкретные задачи.
• Совместимость: поддержка стандартной шины ISA, обеспечивающая интеграцию с широким спектром существующих систем.
• Надежность: спроектирована для работы в промышленных условиях с учетом требований к температуре и влажности.

Плата DIO-64/3 CR является эффективным решением для задач, связанных с цифровым вводом/выводом и таймингом в промышленных приложениях, обеспечивая надежную и гибкую интеграцию в существующие системы автоматизации.

Основные характеристики:
