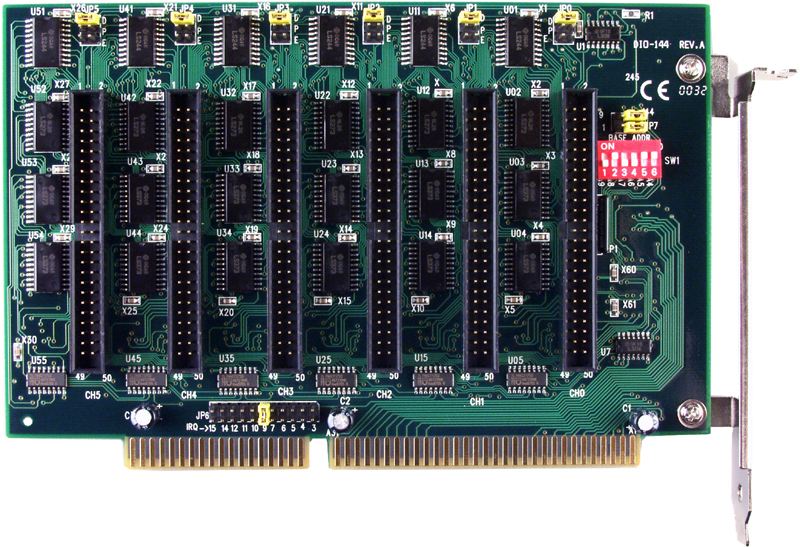

Плата DIO-144 CR 144-bit Digital I/O Card

Плата DIO-144 CR 144-bit Digital I/O Card от ICP DAS предназначена для расширения возможностей цифрового ввода-вывода в промышленных системах. Она обеспечивает 144 канала дискретного ввода/вывода, что делает ее подходящей для задач, требующих большого количества I/O операций.

Ключевые технические особенности платы DIO-144 CR включают:

• Тип шины компьютера: ISA, обеспечивающая совместимость с соответствующими системами.
• Количество каналов: 144 универсальных дискретных канала ввода/вывода, позволяющих гибко настраивать систему под конкретные задачи.
• Скорость отклика: 1 МГц, что обеспечивает быструю обработку сигналов.
• Выходной ток изолированных выходов: Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2.0 В, что соответствует стандартам 5 В/TTL.
• Выходное напряжение изолированных выходов: Лог. 0: 0.4 В макс.; Лог. 1: 2.4 В мин., соответствующее уровням логики 5 В/TTL.
• Потребление тока: 700 мА при 5 В, что следует учитывать при проектировании системы питания.
• Габаритные размеры: 182 x 120 x 22 мм, что позволяет интегрировать плату в стандартные корпуса.
• Рабочая температура: от 0 до +60 °C, что делает плату подходящей для большинства промышленных условий.
• Рабочая влажность: от 5 до 85%, без образования конденсата, что расширяет диапазон применения в различных климатических условиях.

Плата DIO-144 CR находит применение в различных областях, включая:

• Автоматизация производства: для мониторинга и управления процессами, требующими большого количества цифровых сигналов.
• Тестирование продукции: для проверки и контроля параметров изделий на различных этапах производства.
• Автоматизация испытаний: для проведения комплексных тестов с использованием множества входных и выходных сигналов.
• Цифровое управление I/O: для реализации систем управления, основанных на цифровых сигналах.
• Мониторинг сигнализации: для сбора и обработки сигналов тревоги и состояния оборудования.

Преимущества платы DIO-144 CR включают:

• Высокая плотность каналов: 144 канала позволяют сократить количество устанавливаемых плат и упростить проектирование системы.
• Гибкость конфигурации: возможность настройки каждого канала как входного или выходного, а также выбор режима работы (Sink или Source) для выходных каналов.
• Совместимость: поддержка стандартов 5 В/TTL обеспечивает интеграцию с широким спектром промышленного оборудования.
• Надежность: конструктивные особенности платы обеспечивают стабильную работу в условиях повышенной влажности и температурных колебаний.

При выборе платы DIO-144 CR важно учитывать совместимость с существующей системой, требования к скорости отклика и условия эксплуатации. Плата подходит для интеграции в системы автоматизации, требующие большого количества цифровых входов и выходов, и может быть использована в сочетании с другими устройствами ICP DAS для создания комплексных решений.
