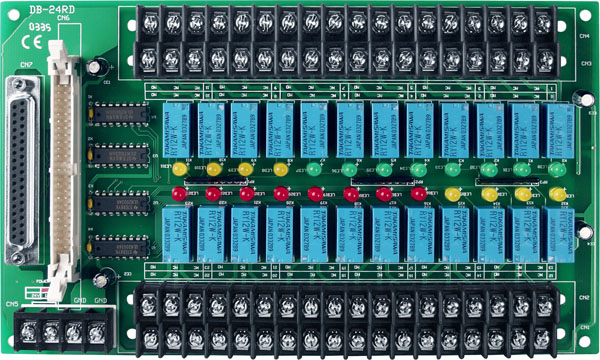

Плата DB-24RD/12 CR 24 Channel OPTO-22 Compatible Relay Board 12V w/D-sub conn.

Плата DB-24RD/12 CR от компании ICP DAS представляет собой 24-канальную плату электромеханических реле с разъемом DB-37, предназначенную для управления различными устройствами в промышленных системах автоматизации. Каждый канал оснащен реле с перекидными контактами (Form C), что обеспечивает гибкость в подключении и управлении различными типами нагрузок.

Ключевые технические особенности платы DB-24RD/12 CR включают:

• Габаритные размеры: 220 x 132 мм, что позволяет интегрировать плату в стандартные корпуса и шкафы управления.
• Потребление тока: 0,3 А при +12 В и 0,18 А при +5 В, обеспечивая эффективное использование энергии в системах с ограниченными ресурсами.
• Время срабатывания реле: 6 мс, что гарантирует быструю реакцию на управляющие сигналы.
• Нагрузочная способность реле: 0,5 А при 120 В переменного тока и 1 А при 24 В постоянного тока, что позволяет управлять различными типами нагрузок.
• Максимальный пиковый ток: 1 А, обеспечивая защиту от коротковременных перегрузок.
• Максимальное переключаемое напряжение: 60 В постоянного тока и 120 В переменного тока, расширяя возможности применения платы в различных электрических цепях.
• Механическая износостойкость: 20 000 000 переключений, что обеспечивает долгосрочную эксплуатацию устройства.
• Электрическая износостойкость: 200 000 переключений, подтверждая надежность контактов при длительном использовании.
• Рабочая температура: от 0 до +60 °C, что позволяет использовать плату в различных климатических условиях.
• Рабочая влажность: от 5% до 90% без образования конденсата, обеспечивая стабильную работу в условиях повышенной влажности.

Плата DB-24RD/12 CR предназначена для применения в системах автоматизации, где требуется управление множеством устройств с помощью релейных выходов. Это может включать в себя:

• Системы управления освещением: автоматизация включения и выключения осветительных приборов в промышленных и коммерческих зданиях.
• Системы управления вентиляцией: управление вентиляционными установками в производственных помещениях для поддержания оптимальных условий.
• Системы безопасности: активация сигнализаций, замков и других устройств безопасности в ответ на определенные события.
• Производственные линии: управление различными машинами и оборудованием в процессе производства.

Преимущества использования платы DB-24RD/12 CR включают:

• Совместимость с Opto-22: возможность интеграции с существующими системами, использующими релейные платы Opto-22, благодаря совместимости с разъемом DB-37.
• Гибкость подключения: наличие реле с перекидными контактами (Form C) позволяет подключать различные типы нагрузок, включая как нормально открытые, так и нормально закрытые цепи.
• Надежность: высокая механическая и электрическая износостойкость реле обеспечивает долгосрочную и бесперебойную работу устройства в промышленных условиях.
• Эффективность: низкое потребление тока при различных рабочих напряжениях способствует экономии энергии в системах с ограниченными ресурсами.

Плата DB-24RD/12 CR является надежным и эффективным решением для управления множеством устройств в промышленных системах автоматизации, обеспечивая гибкость, совместимость и долговечность в эксплуатации.

Основные характеристики:
