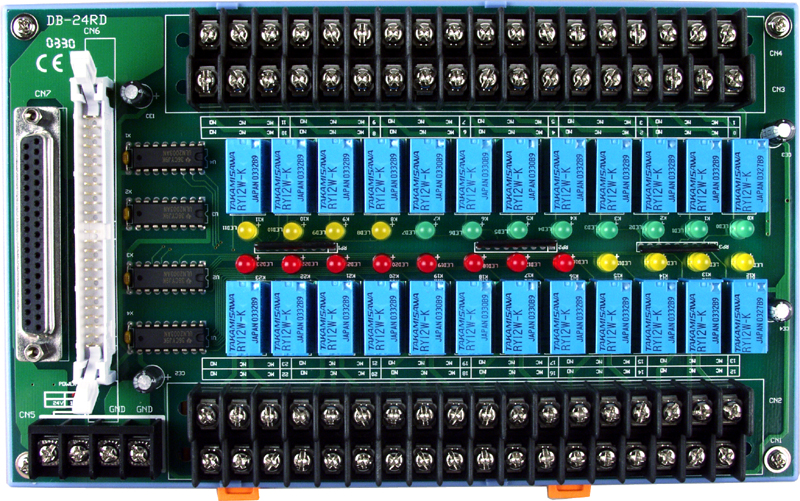

Плата DB-24RD/12/DIN CR от компании ICP DAS предназначена для расширения возможностей автоматизированных систем управления за счет предоставления 24 релейных каналов с перекидными контактами (Form C). Устройство устанавливается на DIN-рейку, что обеспечивает удобство монтажа в распределительных щитах и шкафах управления.
Ключевые технические особенности платы DB-24RD/12/DIN CR включают:
- Количество каналов релейного вывода: 24
- Тип реле: 24 реле с перекидными контактами (Form C)
- Нагрузочная способность реле: 0,5 А при 120 В переменного тока; 1 А при 24 В постоянного тока
- Максимальный пиковый ток: 1 А
- Максимальное переключаемое напряжение: 60 В постоянного тока; 120 В переменного тока
- Время включения/выключения реле: 6 мс
- Механическая износостойкость: 20 000 000 переключений
- Электрическая износостойкость: 200 000 переключений
- Рабочее напряжение: +12 В
- Габаритные размеры: 220 x 132 мм
- Рабочая температура: от 0 до +60 °C
- Температура хранения: от -20 до +70 °C
- Рабочая влажность: 5–90%, без образования конденсата
Плата DB-24RD/12/DIN CR находит применение в различных областях промышленности, где требуется управление множеством устройств с помощью релейных выходов. Это может включать системы автоматизации зданий, управление технологическими процессами, системы сигнализации и оповещения, а также встраиваемые системы, требующие надежного и быстрого коммутационного оборудования.
Устройство совместимо с различными контроллерами и системами автоматизации, что позволяет интегрировать его в существующие инфраструктуры без значительных изменений. Монтаж на DIN-рейку обеспечивает удобство установки и обслуживания, а также экономит пространство в распределительных щитах.
Преимущества использования платы DB-24RD/12/DIN CR включают:
- Высокая надежность: длительный срок службы реле и устойчивость к механическим и электрическим нагрузкам
- Универсальность: возможность управления различными типами нагрузок благодаря широкому диапазону переключаемых напряжений и токов
- Простота интеграции: стандартный разъем DB37 и совместимость с популярными системами автоматизации, такими как Opto-22
- Эффективность: быстрое время переключения реле (6 мс) для оперативного реагирования системы
При выборе платы DB-24RD/12/DIN CR рекомендуется учитывать требования к нагрузке, условия эксплуатации и совместимость с существующими системами управления для обеспечения оптимальной работы и долговечности оборудования.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 220 x 132 |
| Количество каналов релейного вывода | 24 |
| Потребление тока | 0.3 А при +12 В; 0.18 А при +5 В |
| Монтаж | На DIN-рейку |
| Тип каналов релейного вывода | Form C |
| Время включения/выключения реле | 6 мс |
| Нагрузочная способность реле | 0.5 А @ 120 В пер.; 1 А @ 24 В пост. |
| Максимальный пиковый ток | 1 А |
| Макс. переключаемое напряжение | 60 В пост., 120 В пер. |
| Механическая износостойкость | 20000000 переключений |
| Электрическая износостойкость | 200000 переключений |
| Рабочее напряжение | +12 В |
| Тип устройства | Плата |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
