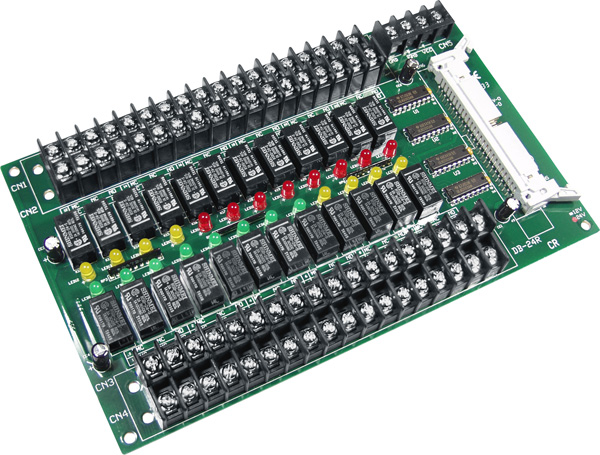

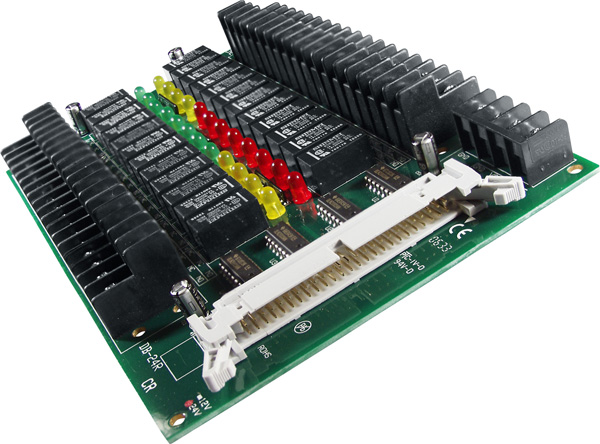

Плата DB-24R/24 CR от ICP DAS представляет собой 24-канальную плату с электромеханическими реле, предназначенную для эффективного управления различными нагрузками в промышленных автоматизированных системах. Каждый канал оснащён реле с контактами типа Form C, что обеспечивает гибкость в подключении и управлении различными устройствами.
Ключевые технические особенности платы DB-24R/24 CR включают:
- Количество каналов релейного вывода: 24, каждый с контактами Form C (SPDT), обеспечивающими переключение между нормально замкнутым (NC) и нормально разомкнутым (NO) состояниями.
- Нагрузочная способность реле: до 0,5 А при 120 В переменного тока и до 1 А при 24 В постоянного тока, что позволяет управлять широким спектром устройств.
- Максимальное переключаемое напряжение: 60 В постоянного тока и 120 В переменного тока, обеспечивая совместимость с различными промышленными стандартами.
- Время включения/выключения реле: 6 мс, что гарантирует быструю реакцию системы на управляющие сигналы.
- Механическая износостойкость: до 20 миллионов циклов переключения, обеспечивая долгосрочную надёжность в эксплуатации.
- Электрическая износостойкость: до 200 тысяч циклов переключения, что соответствует высоким требованиям к долговечности компонентов.
- Потребление тока: 0,3 А при 12 В и 0,18 А при 5 В, что способствует эффективному использованию энергии в системе.
- Рабочие условия: температура от 0 до 60°C и влажность от 5% до 90% без конденсации, что позволяет использовать плату в различных климатических условиях.
Плата DB-24R/24 CR предназначена для применения в различных областях промышленной автоматизации, включая системы управления оборудованием, мониторинг и управление процессами, а также в телекоммуникационных и энергетических системах. Она идеально подходит для предприятий, требующих надёжного и гибкого решения для управления множеством устройств с различными характеристиками.
Преимущества использования платы DB-24R/24 CR включают:
- Совместимость с OPTO-22: возможность интеграции с существующими системами, использующими OPTO-22, благодаря совместимому 50-контактному разъёму.
- Удобство монтажа: наличие модели для монтажа на DIN-рейку (DB-24R/24/DIN CR), что упрощает установку в распределительных щитах и шкафах управления.
- Индикация состояния реле: светодиоды для каждого канала, позволяющие быстро определить текущее состояние реле без необходимости дополнительного оборудования.
- Надёжность и долговечность: высокая механическая и электрическая износостойкость, обеспечивающая долгосрочную эксплуатацию без значительных потерь в производительности.
Плата DB-24R/24 CR от ICP DAS является надёжным и эффективным решением для предприятий, стремящихся повысить эффективность и гибкость своих автоматизированных систем управления. Её технические характеристики и возможности интеграции делают её ценным компонентом в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 220 x 132 |
| Количество каналов релейного вывода | 24 |
| Потребление тока | 0.3 А при +12 В; 0.18 А при +5 В |
| Тип каналов релейного вывода | Form C |
| Время включения/выключения реле | 6 мс |
| Нагрузочная способность реле | 0.5 А @ 120 В пер.; 1 А @ 24 В пост. |
| Максимальный пиковый ток | 1 А |
| Макс. переключаемое напряжение | 60 В пост., 120 В пер. |
| Механическая износостойкость | 20000000 переключений |
| Электрическая износостойкость | 200000 переключений |
| Рабочее напряжение | +24 В |
| Тип устройства | Плата |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
